Bobcat B780 [145/168] Техобслуживание и наладка продолжение
![Bobcat B780 [145/168] Техобслуживание и наладка продолжение](/views2/1403201/page145/bg91.png)
143 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ТЕХОБСЛУЖИВАНИЕ И НАЛАДКА (ПРОДОЛЖЕНИЕ)

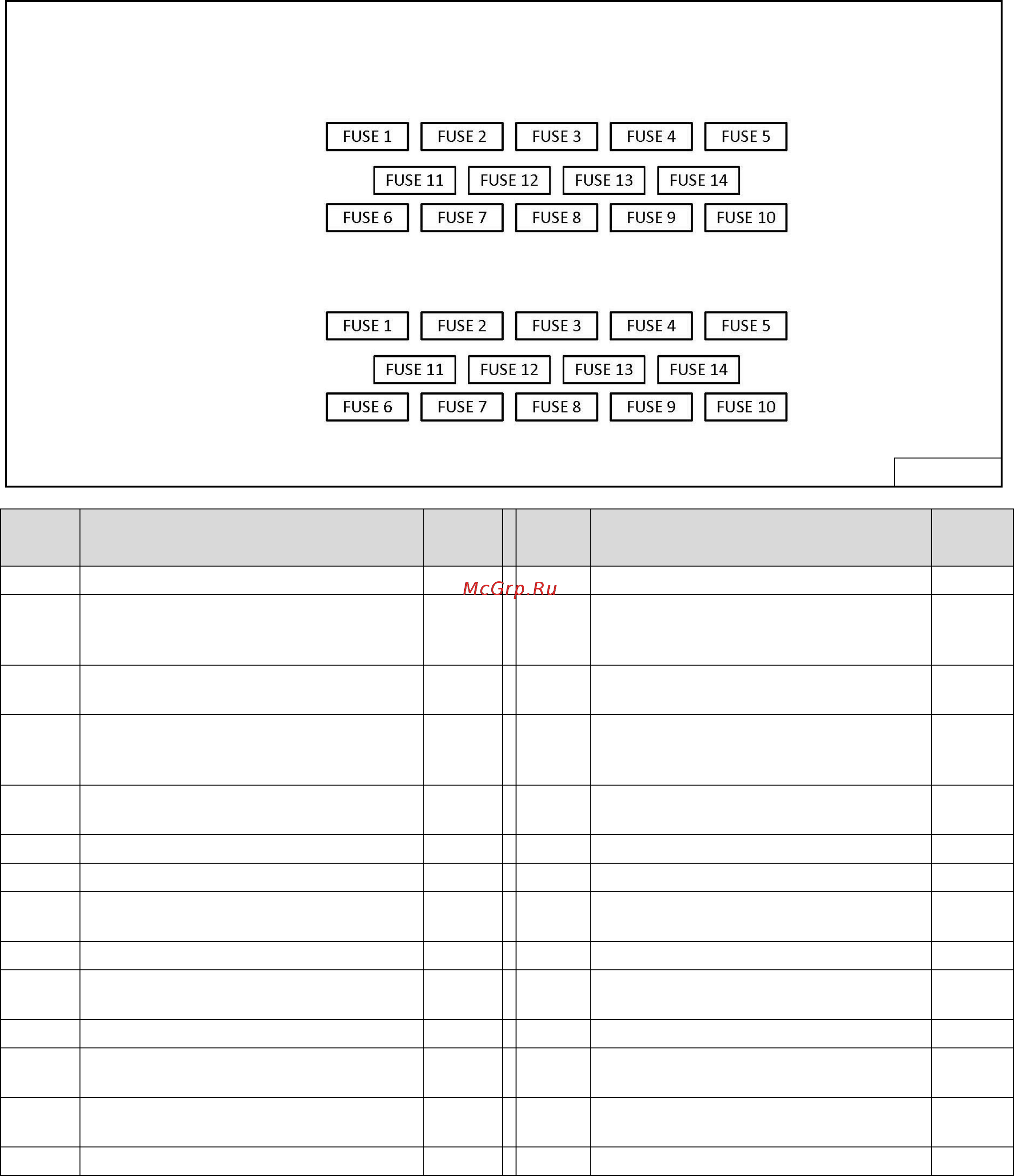

Предохранители (B730 и B750)
ПОЗ.
НАИМЕНОВАНИЕ ПРЕДОХРАНИТЕЛЯ
ВЕРХНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
НОМИ-
НАЛ, А
ПОЗ.
НАИМЕНОВАНИЕ ПРЕДОХРАНИТЕЛЯ
НИЖНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
НОМИ-
НАЛ, А
1 ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ 15 1 ЗВУКОВОЙ СИГНАЛ 15
2 ПРОБЛЕСКОВЫЙ ФОНАРЬ,
БЛОКИРОВКА БОКОВОГО СМЕЩЕНИЯ,
EHSS
15 2 ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНЫХ
ФОНАРЕЙ, ВЫКЛЮЧАТЕЛЬ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ
15
3 ОТОПИТЕЛЬ 20 3 ОСВЕЩЕНИЕ КАБИНЫ,
РАДИОПРИЕМНИК
10
4 РЕЛЕ РАЗГРУЗКИ НАСОСА, РЕЛЕ
ДАВЛЕНИЯ МАСЛА В ТРАНСМИССИИ,
ЗАДНИЕ ДЖОЙСТИКИ
15 4 ПЕРЕДНИЕ ФАРЫ РАБОЧЕГО
ОСВЕЩЕНИЯ
15
5 БЛОКИРОВКА ДЖОЙСТИКОВ,
ВЫКЛЮЧАТЕЛЬ РАЗГРУЗКИ НАСОСА
15 5 ЗАДНИЕ ФАРЫ РАБОЧЕГО
ОСВЕЩЕНИЯ
20
64X4, РЕЛЕ ТОРМОЗА 15 6
СИГНАЛЬНЫЕ ФОНАРИ 10
7 ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15 7 ПРАВЫЕ СТОЯНОЧНЫЕ ФОНАРИ 10
8 ВЫКЛЮЧАТЕЛЬ ФАР, ИНДИКАТОР
ТОРМОЗА
15 8 ЛЕВЫЕ СТОЯНОЧНЫЕ ФОНАРИ 10
9 ГНЕЗДО ПИТАНИЯ 12 В 15 9 БЛИЖНИЙ СВЕТ 15
10 КНОПКА ДЖОЙСТИКА ДЛЯ РАЗГРУЗКИ
ТРАНСМИССИИ
10 10 ДАЛЬНИЙ СВЕТ 15
11 ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 10 11 ПРАВЫЕ СТОП-СИГНАЛЫ 10
12 БОКОВЫЕ СИГНАЛИЗАТОРЫ,
УКАЗАТЕЛИ
10 12 ЛЕВЫЕ СТОП-СИГНАЛЫ 10
13 ВЕНТИЛЯТОР ДВИГАТЕЛЯ,
ПОДОГРЕВАТЕЛЬ ТОПЛИВА
15 13 БЛОКИРОВКА ДИФФЕРЕНЦИАЛА,
ПЕРЕДНИЕ СИГНАЛИЗАТОРЫ
15
14 РЕЛЕ ПЕРЕКЛЮЧЕНИЯ
F-N-R, ЗУММЕР 15 14 РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 15
V-1626
