146 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ТЕХОБСЛУЖИВАНИЕ И НАЛАДКА (ПРОДОЛЖЕНИЕ)

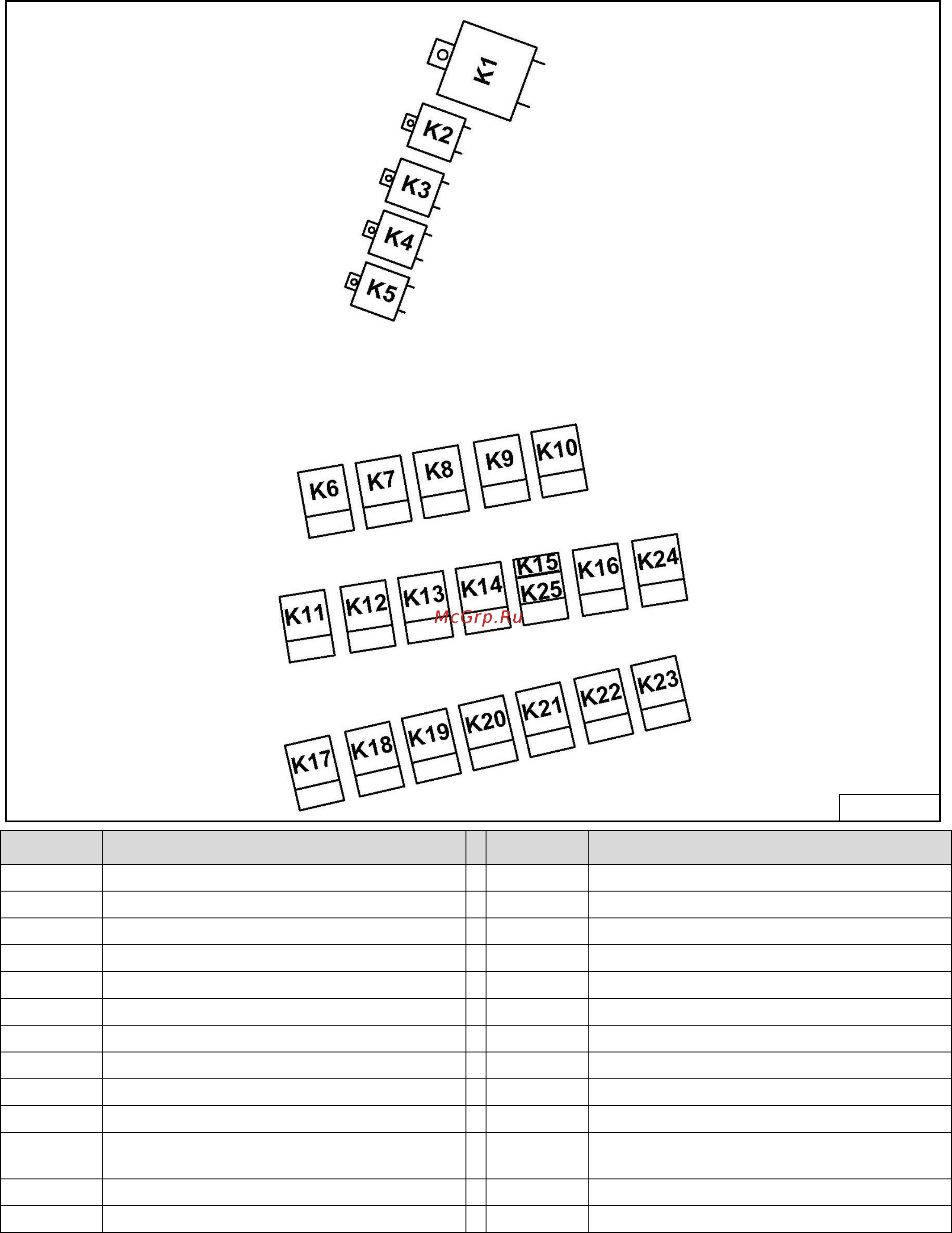

Реле (B780)
ПОЗ. НАИМЕНОВАНИЕ РЕЛЕ ПОЗ. НАИМЕНОВАНИЕ РЕЛЕ
1 ГЛАВНОЕ 13 КРАБОВЫЙ РЕЖИМ (II)
2 СТАРТЕР 14 УПРАВЛЕНИЕ ЧЕТЫРЬМЯ КОЛЕСАМИ (II)
3 УСТРОЙСТВО ПОДОГРЕВА ДВИГАТЕЛЯ 15 ВКЛЮЧЕНИЕ ЗАДНЕГО МОСТА
4 СИГНАЛИЗАТОР СТАРТЕРА 16 УПРАВЛЕНИЕ ПЕРЕДНИМИ КОЛЕСАМИ
5 АВАРИЙНЫЙ СВЕТОВОЙ СИГНАЛ 17 БЛОКИРОВКА СИСТЕМЫ ДЖОЙСТИКОВ
6 ДАЛЬНИЙ СВЕТ 18 АВТОМАТИЧЕСКИЙ НАКЛОН КОВША
7 БЛИЖНИЙ СВЕТ 19 4X4
8 ПЕРЕДНИЕ ФАРЫ РАБОЧЕГО ОСВЕЩЕНИЯ 20 РАЗГРУЗКА НАСОСА
9 ЗАДНИЕ ФАРЫ РАБОЧЕГО ОСВЕЩЕНИЯ 21 3-Я и 4-Я ПЕРЕДАЧА, РАЗГРУЗКА НАСОСА
10
РАЗГРУЗКА ТРАНСМИССИИ 22 СТОП-СИГНАЛЫ
11 КРАБОВЫЙ РЕЖИМ (I) 23 РАЗГРУЗКА ТРАНСМИССИИ ПРИ
ТОРМОЖЕНИИ
12 УПРАВЛЕНИЕ ЧЕТЫРЬМЯ КОЛЕСАМИ (I) 24 1-Я и 2-Я ПЕРЕДАЧА, 4X4
25 3-Я и 4-Я ПЕРЕДАЧА, 4X4
V-1627
