144 Руководство по эксплуатации и техобслуживанию B730. B750, B780
ТЕХОБСЛУЖИВАНИЕ И НАЛАДКА (ПРОДОЛЖЕНИЕ)

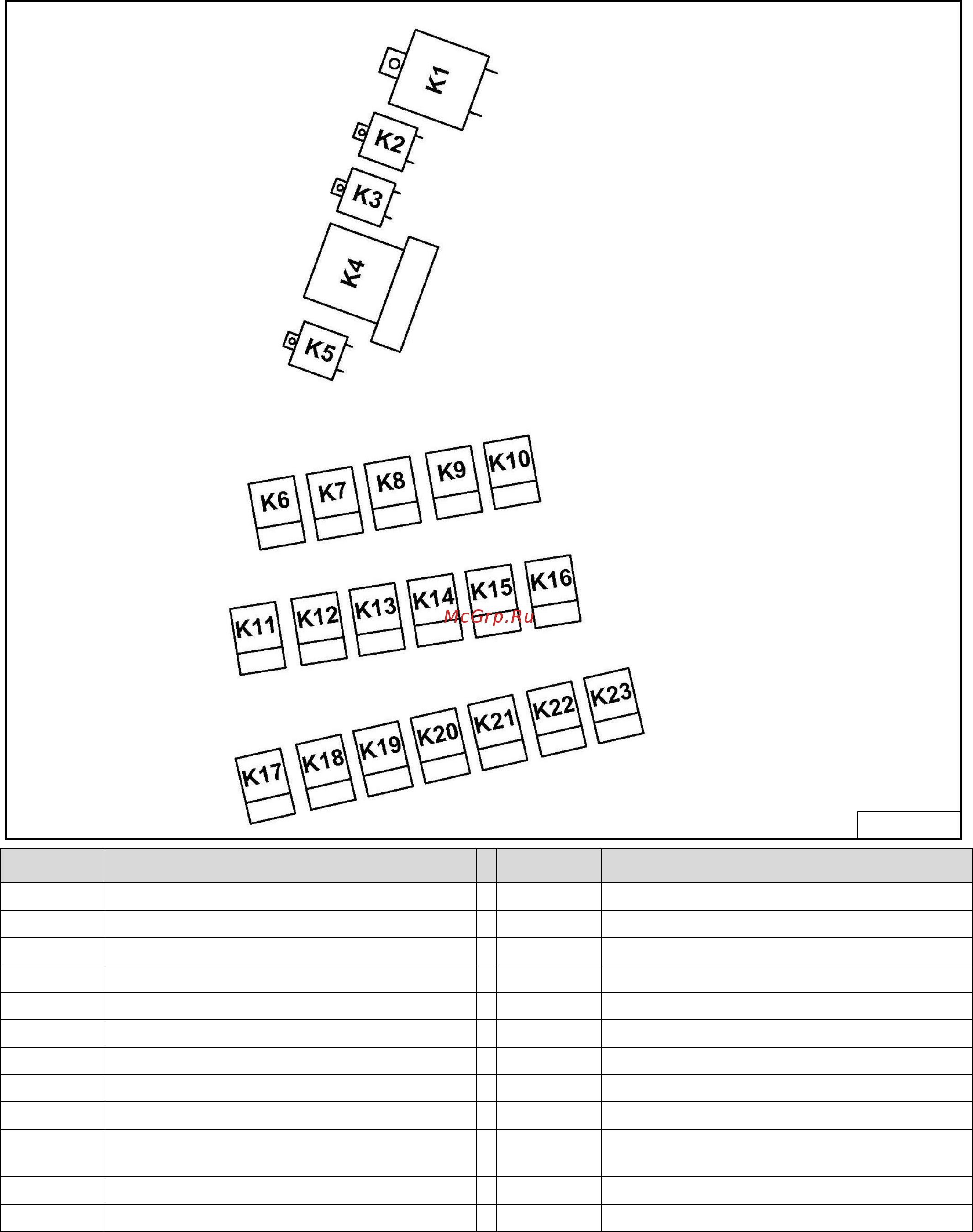

Реле (B730 и B750)
ПОЗ. НАИМЕНОВАНИЕ РЕЛЕ ПОЗ. НАИМЕНОВАНИЕ РЕЛЕ
1 ГЛАВНОЕ 13 1-Я ПЕРЕДАЧА
2 СТАРТЕР 14 2-Я ПЕРЕДАЧА
3 УСТРОЙСТВО ПОДОГРЕВА ДВИГАТЕЛЯ 15 3-Я и 4-Я ПЕРЕДАЧА, РАЗГРУЗКА НАСОСА
4 ТАЙМЕР ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 16 РАЗГРУЗКА ТРАНСМИССИИ
5 АВАРИЙНЫЙ СВЕТОВОЙ СИГНАЛ 17 БЛОКИРОВКА СИСТЕМЫ ДЖОЙСТИКОВ
6 ДАЛЬНИЙ СВЕТ 18 АВТОМАТИЧЕСКИЙ НАКЛОН КОВША
7 БЛИЖНИЙ СВЕТ 19 4X4
8 ПЕРЕДНИЕ ФАРЫ РАБОЧЕГО ОСВЕЩЕНИЯ 20 РАЗГРУЗКА НАСОСА
9 ЗАДНИЕ ФАРЫ РАБОЧЕГО ОСВЕЩЕНИЯ 21 СТОП-СИГНАЛЫ
10 СИГНАЛИЗАТОР СТАРТЕРА 22 РАЗГРУЗКА
ТРАНСМИССИИ ПРИ
ТОРМОЖЕНИИ
11 ПЕРЕДНИЙ ХОД 23 ДАВЛЕНИЕ МАСЛА В ТРАНСМИССИИ
12 ЗАДНИЙ ХОД
V-1626
