1-30
1-31
1-29
5
4
1
3
2
5
6
7
8
8
10
11
9
S
A
C82
C82C82
12 - RU
УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК
покрыть большие расстояния, необходимо
использовать изолированные трубы Ø 80
(смотреть главу комплекта изолированного
сепаратора Ø 80/80).
Примечание: во время установки дымохода Ø 80,
необходимо устанавливать через каждые 3 метра
монтажный хомутик с клинышком.
* Труба всасывания может быть увеличена до 2,5
метров, если удалить изгиб дымоудаления, на
2 метра, если удаляется изгиб всасывания , 4,5
метра, удаляя оба изгиба.
Изолированный комплект сепаратора Ø 80/80.

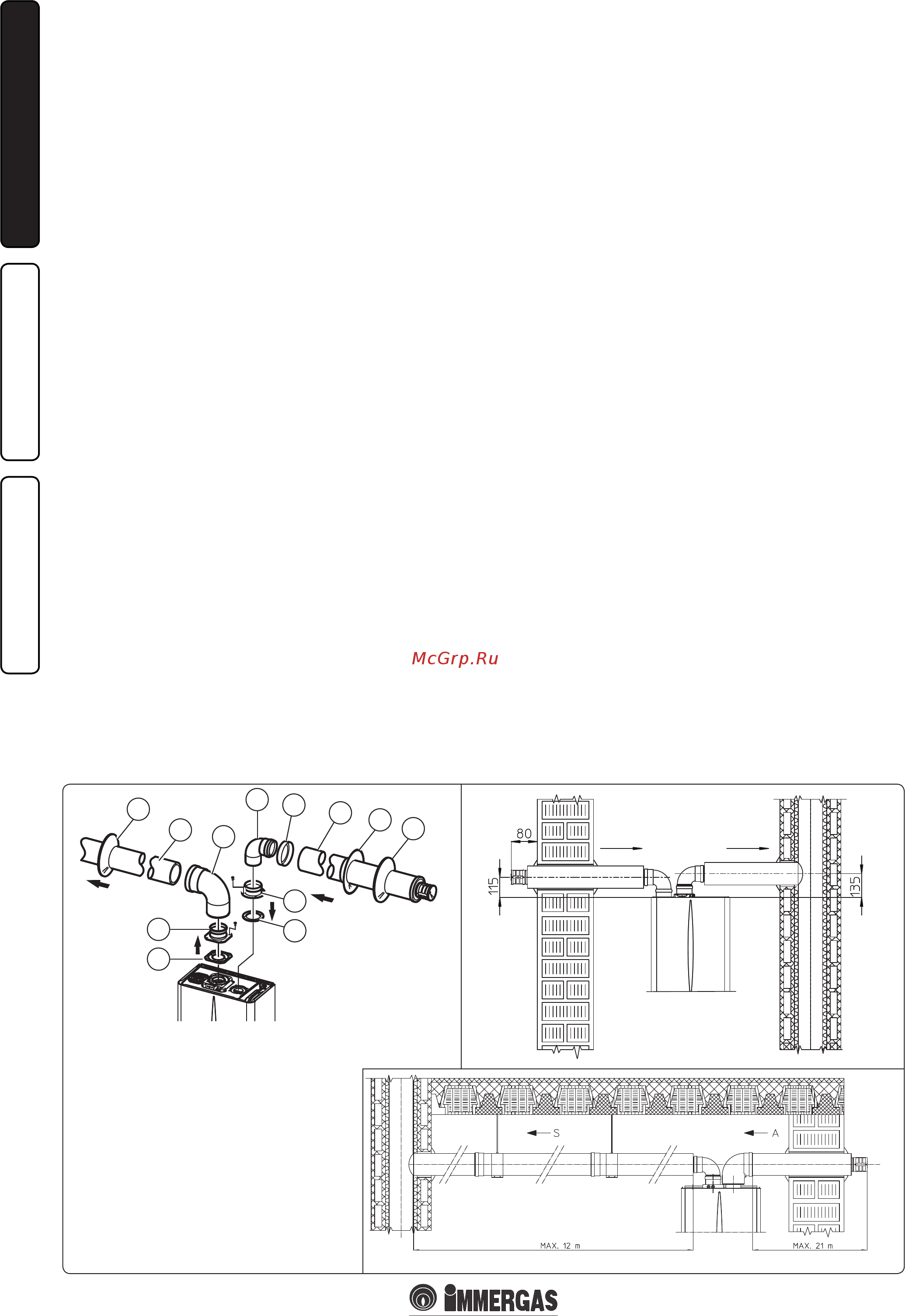

Установка комплекта (Илл. 1-29): установить фланец
(4) на центральном отверстии бойлера, вставляя
сальник (1) и завинтить болтами с шестиугольной
шляпкой и плоским наконечником, входящими в
комплект. Снять плоский фланец с бокового отверстия
относительно центрального (по необходимости) и
заменить его на фланец (3) устанавливая сальник (2) уже
установленный на бойлере и закрутить саморежущими
винтами, входящими в оснащение. Установить и
провести заглушку (6) на изгиб (5) с гладкой стороны
(“папа”), затем закрепить изгибы (5) с гладкой стороной
(“папа”) в горловину фланца (3).Подсоединить изгиб
(11) гладкой стороной (“папа”) в горловину (“мама”)
фланца (4). Установить вывод всасывания (7) с гладкой
стороны (“папа”), в горловину изгиба (5) до упора,
убедиться, что установлены шайбы (8 и 9), которые
обеспечивают правильную установку между трубой
и стеной, затем закрепить заглушку (6) на выходе (7).
Подсоединить выхлопную трубу (10) с гладкой стороны
(“папа”), в горловину изгиба (11) до упора, убедиться,
что уже установлена шайба (8), которая обеспечивает
правильную установку между трубой и дымоходом.
• Соединение сцеплением труб насадок и колен.
Для установки насадок методом сцепления на
другие элементы выхлопной системы, необходимо
произвести следующие операции: подсоединить
концентрическую трубу или концентрическое колено
с гладкой стороны (“папа”) в горловину (“мама”)
(с уплотнителем с кромкой) на предварительно
установленный элемент до упора, при этом
достигается соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.
• Изолирование комплекта сепаратора. При
наличии проблем конденсации выхлопных
газов на канале дымоудаления или на внешней
поверхности труб всасывания, Immergas по
заказу предоставляет изолированные трубы
всасывания и дымоудаления. Изолирование
может быть необходимым на выхлопной трубе,
по причине большой потери температуры
дыма во время прохождения. Изолирование
может быть необходимым на выхлопной трубе,
так как входящий воздух (если достаточно
холодный) может понизить температуры
внешний поверхности трубы до точки росы
воздуха помещения, в которой находиться. На
иллюстрациях (Илл. 1-30 и 1-31) приведены
различные применения изолированных труб.
Изолированные трубы состоят из
концентрической трубы с внутренним
диаметром 80 и с внешним диаметром
125 с воздушной прослойкой. Технически
невозможно установить 2 изолированных колен
Ø 80, так как этого не позволяют габаритные
размеры.
Возможна установка одного изолированного
колена, на выбор - канал всасывания или
дымоудаления. Если изолированно колено
всасывания, необходимо установить фланец
колена до упора на фланец дымоудаления, таким
образом, устанавливаются на одну высоту
выходы всасывания и дымоудаления.
•
Потеря температуры в изолированных дымовых
каналах. Во избежание проблем конденсации
выхлопных газов на изолированной выхлопной
трубе Ø 80, вызванное охлаждением через стенки,
необходимо ограничить длину нормальной выхлопной
трубы до 12 метров. На иллюстрации (Илл. 1-31)
приведён типичный случай изолирования, канал
всасывания короткий и канал дымоудаления
длиной (свыше 5 м). Изолирован весь канал
всасывания во избежание конденсации влажного
воздуха помещения, в котором находиться бойлер,
соприкасаясь с охлаждённой трубой, воздуха,
поступающего снаружи. Изолирован весь канал
дымоудаления, за исключением колена на выходе с
раздвоителя, для уменьшения потерь тепла канала,
избегая, таким образом, формирования конденсата
дымов
.
Примечание: во время установки дымохода,
необходимо устанавливать через каждые 2
метра монтажный хомутик с клинышком.
• Конфигурация типа B с открытой камерой и
с форсированной вытяжкой.
При установке во внутреннее помещение
в конфигурации В, необходимо устанавливать
специальный комплект верхнего защитного кожуха
вместе с комплектом дымоудаления, всасывания
воздуха производиться непосредственно с помещения,
в котором установлен бойлер и дымоудаление
отдельным камином непосредственно наружу.
Бойлер в настоящей конфигурации, следуя
нижеуказанным инструкциям по монтажу,
приведённые на страницах 8 и 9, классифицируется
как тип В.
С настоящей конфигурацией::
- всасывание воздуха происходит
непосредственно из окружающей среды, где
установлен агрегат, который должен быть
установлен и работать, только в постоянно
проветриваемых помещениях;
- дымоудаление должно быть подсоединено к
отдельному дымоходу или непосредственно во
внешнюю атмосферу.
- бойлеры с открытой камерой типа B не
должны быть установлены в помещениях, где
происходит коммерческая, ремесленная или
промышленная деятельность, в помещения, где
используются продукты, производящие пар или
летучие вещества (например: кислотные пары,
клей, краска, растворители, горючие вещества
и т.д.), а также пыль и порошки (например:
мелкая деревянная пыль от обработки дерева,
угольная пыль, цементная пыль, и т.д.) которые
могут нанести ущерб компонентам аппарата и
подвергнуть опасности его работу.
Комплекта включает в себя:
N°1 - Выводной сальник (1)
N°1 - Герметичный уплотнитель фланца (2)
N°1 - Гнездовой фланец всасывания (3)
N°1 - Гнездовой фланец дымоудаления (4)
N°1 - Изгиб 90° Ø 80 (5)
N°1 - Заглушка трубы (6)
N°1 - Изолированный вывод всасывания Ø 80 (7)
N°2 - Внутренние белые шайбы (8)
N°1 - Внутренняя серая шайба (9)
N°1 - Изолированная выхлопная труба Ø 80 (10)
N°1 - Изгиб 90° концентрический Ø 80/125 (11)
