Котел Avio 24 2 ErP имеет класс защиты
IPX4D. Электрическая безопасность агрегата
обеспечивается только при его подсоединении
к контуру заземления, выполненному
в соответствии с действующими нормами
безопасности.
: компания Immergas S.p.A. снимает с
себя всякую ответственность за материальный
ущерб и вред для здоровья людей, которые могут
быть причинены в случае отсутствия заземления
котла и несоблюдения соответствующих норм
безопасности.
Убедитесь также, что параметры электрической
сети соответствуют максимальной потребляемой
мощности, величина которой указана на
табличке номинальных данных, закрепленной
внутри котла. Котлы поставляются со
специальным кабелем электропитания “X” без
вилки. Кабель электропитания должен быть
включен в электрическую сеть напряжением
230V ±10% и частотой 50 Гц с соблюдением
полярности L-N и заземления; на данной сети
должен быть предусмотрен однопозиционный
переключатель III категории перенапряжения.
В случае замены кабеля питания следует
обратиться к квалифицированному специалисту
(например, к технику Авторизированного
Сервисного центра Immergas).
Кабель электропитания должен быть проложен в
соответствии с имеющимися указаниями.
В случае необходимости замены плавкого
предохранителя на электронной плате
используйте быстродействующий
предохранитель на силу тока З,15 А.
При подсоединении котла к сети электропитания
запрещается использовать переходники,
многоместные розетки и удлинители.
1.8
.
Котел рассчитан на применение комнатных
хронотермостатов или устройств
дистанционного управления, которые
поставляются как дополнительный комплект к
стандартной комплектации.
Все хронотермостаты Immergas подсоединяются
2 проводами. Прочитайте внимательно
инструкцию по установке и эксплуатации,
поставляемую с данным комплектом.

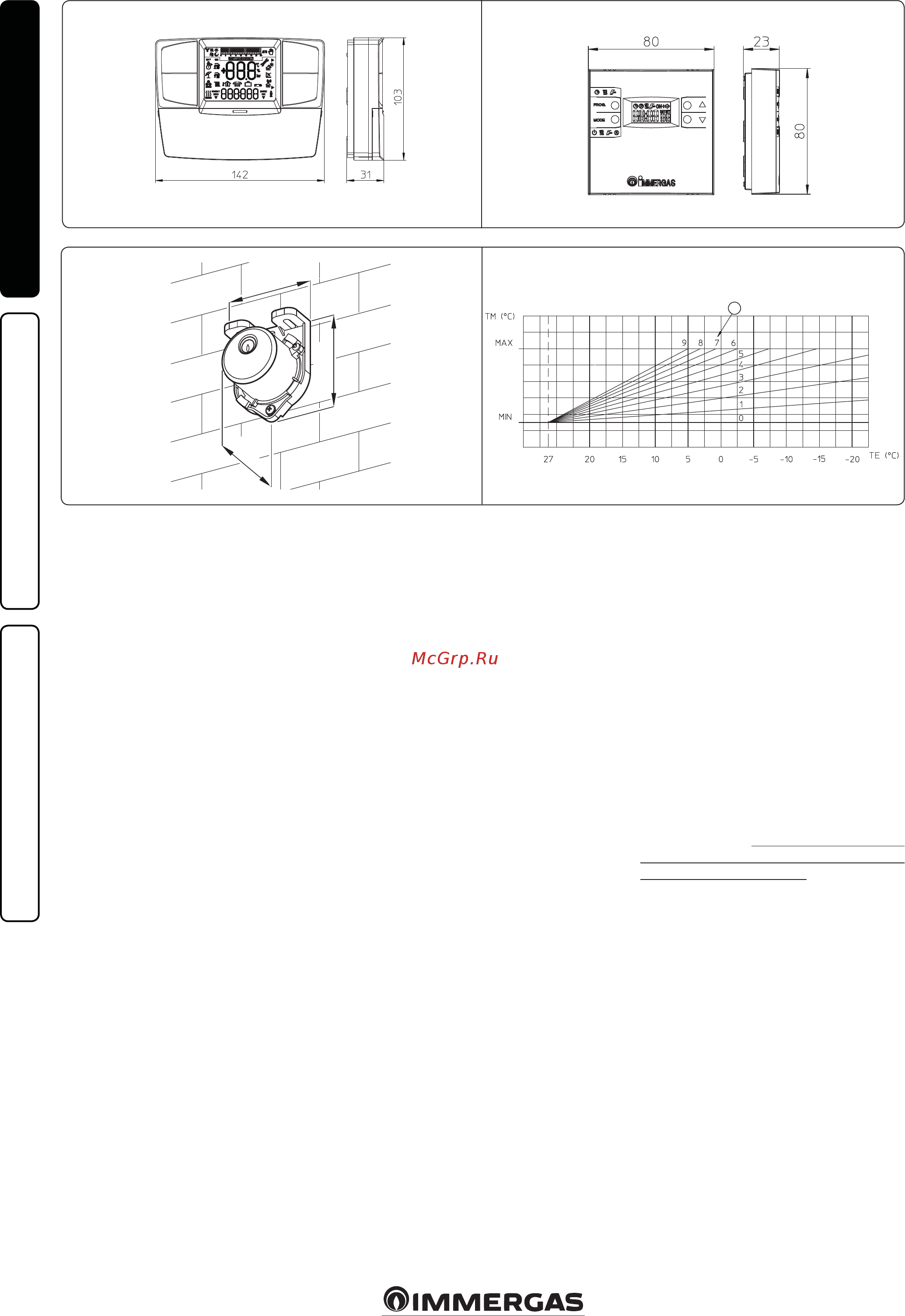

• Цифровой хронотермостат Вкл./Выкл. (Рис.
1-3). Хронотермостат позволяет:
- устанавливать два значения температуры
в помещении: дневную (температура -
комфорт) и ночную (пониженная
температура);
- устанавливать недельную программу,
включающую четыре включения и четыре
выключения за сутки;
- выбирать желаемый режим работы из
различных возможных вариантов:
- работа в ручном режиме (с регулировкой
температуры).
- работа в автоматическом режиме (с
установленной программой)
- работа в автоматическом форсированном
режиме (с мгновенным изменением
температуры автоматической программы).
Хронотермостат питается от 2 щелочных
батареек 1,5В типа АА.
• В наличии имеются 2 типа пульта
дистанционного управления: CARV2 (Рис.
1-3) и Mini CRD (Рис. 1-4), оба работают с
климатическим хронотермостатом. Пульты
дистанционного управления позволяют
пользователю, кроме вышеуказанных функций,
иметь под контролем, а главное под рукой, всю
необходимую информацию относительно
работы котла и отопительной системы с
возможностью изменить в любой момент
предварительно введённые параметры, не
перемещаясь при этом в место установки котла.
Пульт оснащен системой самодиагностики,
которая отображает на дисплее все возможные
неполадки в работе котла. Климатический
хронотермостат, встроенный в пульт
дистанционного управления, позволяет
регулировать температуру подачи котла
в зависимости от необходимой степени
отопления помещения таким образом,
чтобы достичь желаемой температуры в
помещении с высокой точностью, а значит и с
очевидной экономией затрат. Пульт питается
непосредственно от котла по 2 проводам.
: Если система разделена на зоны с
помощью специального комплекта, CARV2
должен быть использован без функции
климатического терморегулирования, то есть
работая в режиме Вкл/Выкл. Mini CRD не может
быть использован в системах, разделённых на
зоны.
CAR
V2
, Mini
CRD /.
(). Нижеописанные операции
должны выполняться после отключения
напряжения от котла. . Комнатный
хронотермостат Вкл./Выкл. подключается к
клеммам 40 и 41 с удалением перемычки Х40
(Рис. 3-2). Убедитесь, что контакт термостата
Вкл./Выкл. относится к «чистому» типу, то есть
не зависящему от напряжения сети, в противном
случае может быть повреждена электронная
регулировочная плата. При использовании CAR
V2
подключение должно выполняться через клеммы
IN+ и IN- к клеммам 42 и 43 на электронной
плате в котле с удалением перемычки Х40
и с соблюдением полярности (Рис. 3-2).
Подключение с несоблюдением полярности,
хотя и не вызывает повреждения CAR
V2
, но
препятствует его работе. При использовании
устройства Mini CRD подключение выполняется
к клеммам 40 и 41 с удалением перемычки Х40
на электронной плате (в котле) (Рис. 3-2). Котел
работает с параметрами, установленными
на панели дистанционного управления
CAR
V2
только в том случае, если его главный
переключатель установлен на режиме ГВС/
Пульт дистанционного управления.
