9
1-8
1-9
V4
V2 V3
A4
A3
A2
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

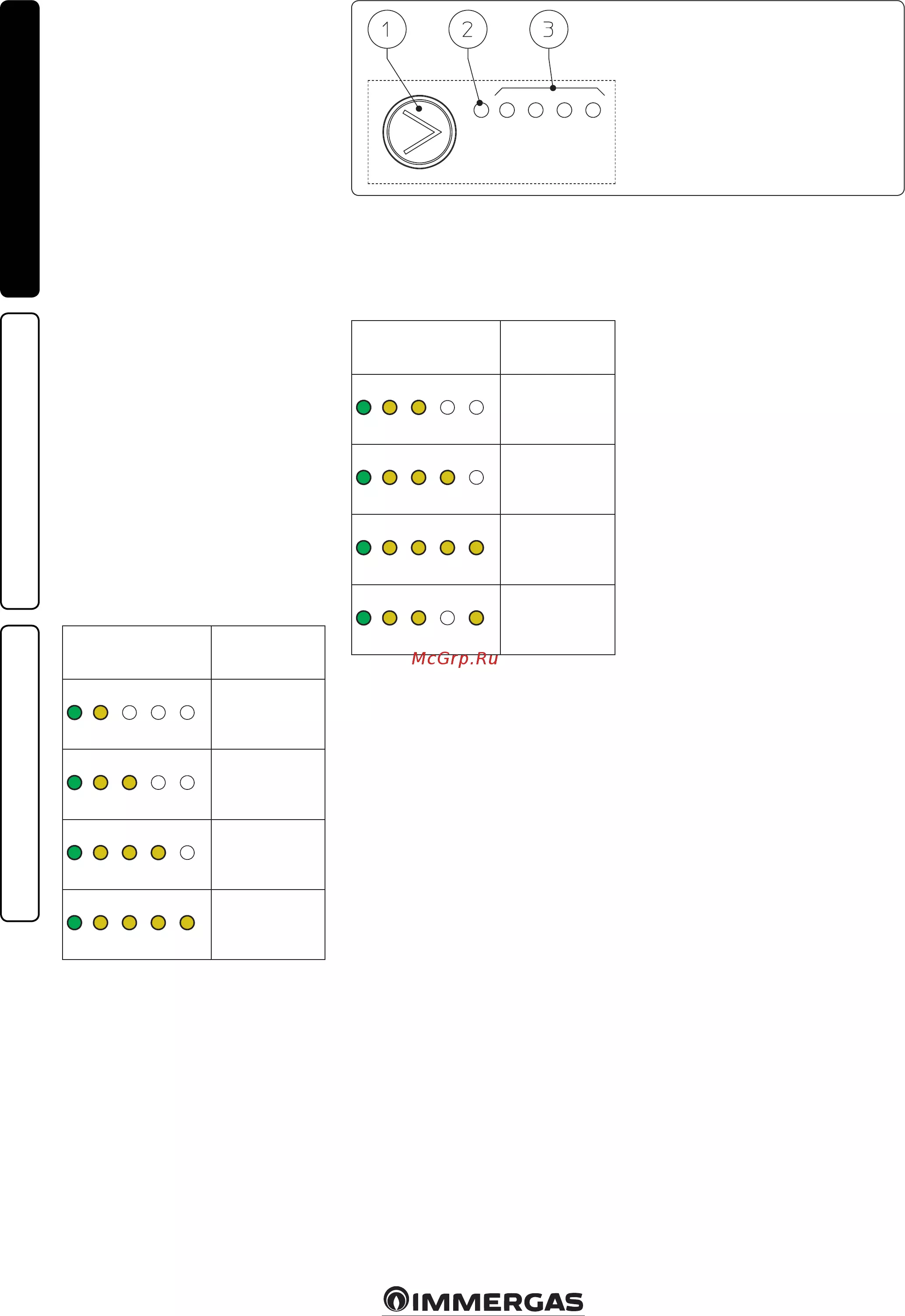

Светодиоды
циркуляционного
насоса (первый
индикатор красный)
Описание Диагностика
Способ устранения
неисправности
RY Y Y Y
On O O O On
Циркуляционный насос
заблокирован
Циркуляционный насос не может
автоматически возобновить работу
из-за возникшей неисправности.
Разблокируйте вручную вал
двигателя с помощью винта,
расположенного в торцевой части.
Если неисправность не устраняется,
замените циркуляционный насос.
RY Y Y Y
On O O On O
Неисправность в работе
(циркуляционный насос продолжает
работать). Низкое напряжение
питания.
Напряжение вне допустимых
значений
Проверьте электропитание
RY Y Y Y
On O On O O
Неисправность в электрике
(Циркуляционный насос
заблокирован)
Циркуляционный насос
заблокирован вследствие слишком
низкого напряжения питания или
из-за серьезной неисправности
Проверьте электропитание; если
неисправность не устраняется,
замените циркуляционный насос
Допустимый напор в установке.
Key:
V2 = напор, создаваемый насосом на 2-й
скорости
V3 = напор, создаваемый насосом на 3-й
скорости
V4 = напор, создаваемый насосом на 4-й
скорости
A2 = мощность, потребляемая насосом на
2-й скорости
A3 = мощность, потребляемая насосом на
3-й скорости
A4 = мощность, потребляемая насосом на
4-й скорости
Потребляемая мощность циркуляционного
насоса (Вт)
Производительность (л/час)
Высота напора (кПа)
1.18 КОМПЛЕКТЫ, ПОСТАВЛЯЕМЫЕ
ПО ЗАКАЗУ.
• Комплект вентилей для перекрывания
отопительной системы. Конструкция котла
рассчитана на установку запорных вентилей
на трубы подачи воды в отопительную
систему и на трубы возврата воды из системы.
Такой комплект очень удобен при проведении
работ по техобслуживанию, поскольку он
позволяет сливать воду только из котла,
оставляя ее при этом в системе.
• Комплект зонного управления (опция).
В том случае, если вы желаете разделить
систему отопления на несколько зон (не более
трёх) для их отдельного обслуживания с
отдельными настройками и для обеспечения
высокой подачи воды в каждую зону, Im-
mergas поставляет в виде опции комплект
зонного управления.
• Комплект дозатора полифосфатов. Дозатор
полифосфатов предотвращает образование
известковых отложений и сохраняет
неизменными во времени первоначальные
характеристики теплообмена и нагрева
санитарной воды. Конструкция бойлера
рассчитана на возможность установки
дозатора полифосфатов.
Вышеперечисленные комплекты
поставляются с инструкцией по монтажу и
эксплуатации.
