Immergas AVIO 24 2 ERP [10/28] Установщик пользователь ремонтник
![Immergas AVIO 24 2 ERP [10/28] Установщик пользователь ремонтник](/views2/1405574/page10/bga.png)
10
1- 10
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

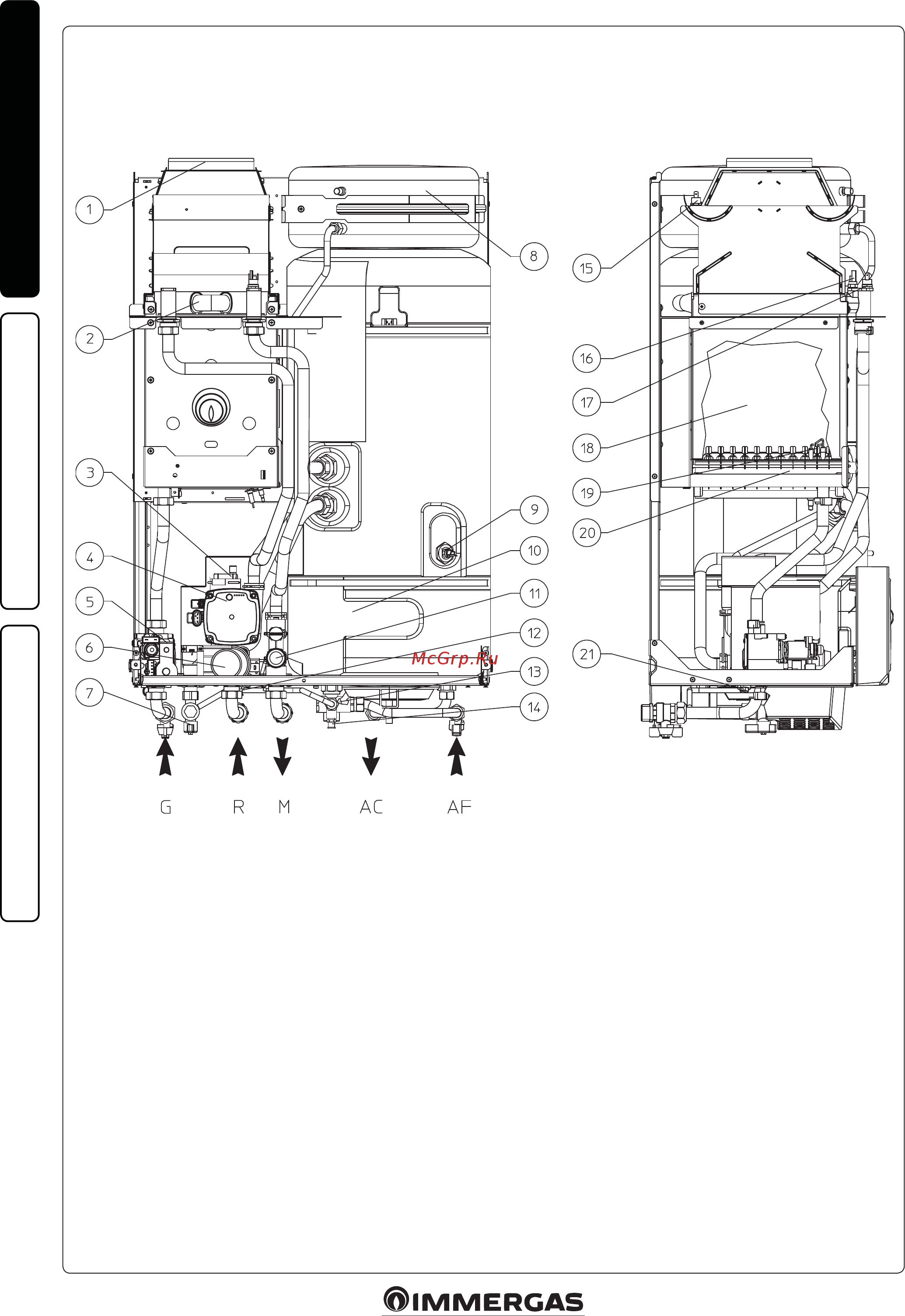

Экспликация:
1 - Вытяжка дымов
2 - Основной теплообменник
3 - Автоматический воздухоотводчик
4 - Циркуляционный насос котла
5 - Газовый клапан
6 - Трехходовой кран (моторизованный)
7 - Кран подпитки системы отопления
8 - Расширительный бак установки
9 - Датчик температуры санитарной воды
10 - Бойлер из нержавеющей стали
11 - Предохранительный клапан 3 бара
1.19 КОНСТРУКЦИЯ КОТЛА.
12 - Кран для слива воды из системы
13 - Предохранительный клапан 8 бар
14 - Кран для слива воды из бойлера
15 - Термостат дымовых газов
16 - Датчик подачи воды
17 - Предохранительный термостат
18 - Камера сгорания
19 - Электроды розжига / контроля пламени
20 - Горелка
21 - Регулируемый байпас
