C12
1-18
C12
1-19
C32
1-211-20
C32
1
2
6
4
3
5
6
2
1
3
4
5
7
8
*
*
10 - RU
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
концентрических колен. Для того чтобы установить
методом сцепления насадки удлинители на другие
элементы системы дымохода , необходимо произвести
следующие операции: подсоеденить конценитрическую
трубу или концентрическое колено гладкой стороной
(“папа”), в горловину (“мама”) на предварительно
установленный элемент до упора, при этом достигается
соединение элементов, входящих в состав комплекта, и
необходимое уплотнение.
Внимание: когда необходимо укоротить выхлопную трубу
и/или концентрическую насадку удлинитель , необходимо
иметь в виду что внутренний дымоход, должен всегда на 5
мм выступать относительно внешнего.
Этот особый вывод позволяет производить дымоудаления
и всасывание воздуха, необходимую для сгорания, в
вертикальном положении.

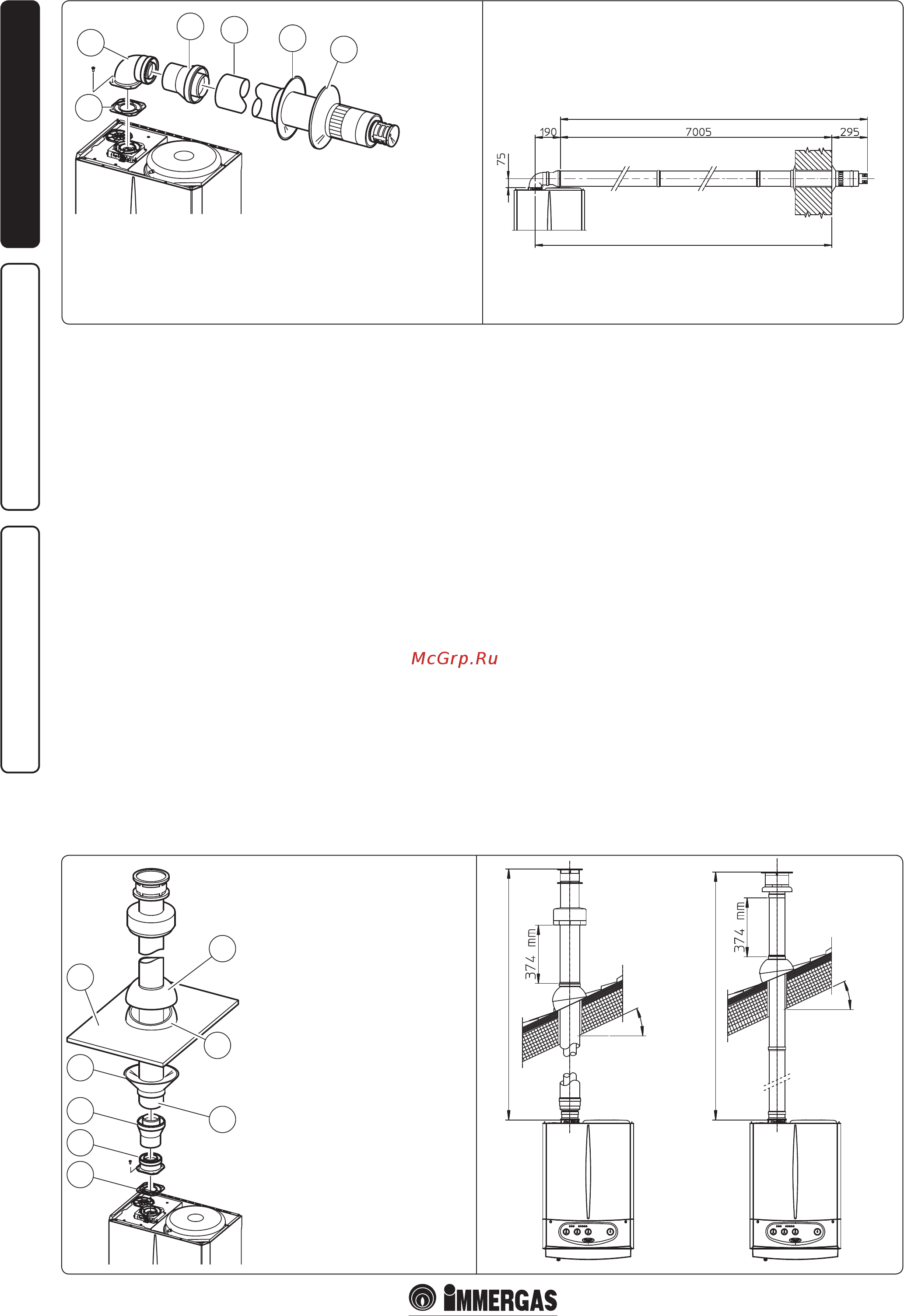

Примечание: вертикальный комплект Ø 80/125 с
алюминиевой черепицей позволяет установку на террассы
и краши с максимальным уклоном 45% (24°), при этом
должно быть всегда соблюдено растояние между верхней
крышкой и полущитом (374 мм).
Вертикальный комплект данной конфигурации быть
удленён до максимального значения 12200 мм включая вывод
(Fig. 1-21). Данная конфигурация соответствует фактору
сопротивляемости равному 100. В данном случае необходимо
произвести запрос не специальные насадки удленители.
Для данной вертикальной выхлопной сиситемы может
быть ипользован вывод Ø 60/100, вместе с концентрическом
фланцем код 3.011141 (продаётся отдельно). Растояние между
верхней крышкой и полущитом (374 мм) должно всегда
соблюдаться (Илл. 1-21).
Вертикальный комплект с настоящей конфигурацией может
быть удленён до максимального значения 4700 мм вкдючая
вывод (Илл. 1-21).
Комплект сепаратора Ø 80/80. Комплект сепаратора Ø
80/80, позволяет разделить дымоход от всасывания воздуха
согласно проиллюстрированной схеме (Илл. 1-22). Из канала
(S) производиться выброс продуктов сгорания. Из канала
(A) производиться всасыавание воздуха, необходимого
для горения. Канал всасывания (A) может быть установлен
независимо от центрального канала(S) по левую или по
правую сторону. Оба канала могут быть направлены в
любом направлении.
• Установка комплекта сепаратора Ø 80/80. Установит фланец
(4) на центральное отверстие бойлера , устанавливая при
этом сальник (1) и закрутить болтами с шестигранной
головкой и плоским концом, входящими в комплект. Снять
плоский фланец с бокового отверстия (в зависимости от
необходимости) и заменить его на фланец (3) устанавливая
сальник (2) уже установленный на бойлере и закрутить
саморежущими винтами, входящими в оснащение.
Подсоеденить изгибы (5) гладкой стороной (“папа”) в
горловину (“мама”) фланца (3 и 4). Подсоеденить вывод
всасывания (6) гладкой стороной (“папа”), в горловину
(“мама”) изгиба (5) до упора, проверяя, что внутренние
и внешние шайбы уже установленны. Подсоеденить
выхлопную трубу (9) гладкой стороной (“папа”), в сторону
изгиба (5) до упора, проверяя что внутренняя шайба уже
установлена, при этом достигается соединение элементов,
входящих в состав комплекта, и необходимое уплотнение.
Комплект включает в себя:
N°1 - Сальник (1)
N°1 - Концентрический изгиб Ø 60/100 (2)
N°1 - Адаптер Ø 60/100 для Ø 80/125 (3)
N°1 - Концентрический вывод всас./
дымоудаления Ø 80/125 (4)
N°1 - Внутренняя шайба (5)
N°1 - Внешняя шайба (6)
Комплект включает в себя
N°1 - Сальник (1)
N°1 - Концентрический гнездовой
фланец (2)
N°1 - Адаптер Ø 60/100 для Ø 80/125 (3)
N°1 - Шайбы (4)
N°1 - Алюминиевую черепицу (5)
N°1 - Концентрическую трубу всас./
дымоудвления Ø 80/125 (6)
N°1 - Неподвижная полуоболочка
(7)
N°1 - Подвижный полущит (8)
• Соединение сцеплением насадок удлинителейи колен.
Для установки насадок удлинителей методом сцепления
на другие элементы выхлопной системы, необходимо
произвести следующие операции: подсоеденить трубу или
колено гладкой стороной (“папа”), в горловину (“мама”)
на предварительно установленный элемент до упора, при
этом достигается соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.
• На иллюстрации (Илл. 1-24) продемонстрированна
конфигурация с вертикальным дымоходом и
горизонтальным всасыванием.
• Габариты установки. На рисунке (Илл. 1-23) указанны
минимальные размеры для сепаратораØ 80/в
ограниченных условиях.
• Насадки удленители для комплекта сепаратора Ø
80/80. Максимальная прямолинейная протяжённость
(без изгибов) в вертикальном направлении, которая
используется для труб дымохода и вытяжки. при Ø80
равняется 41 метру, из которых 40м составляет всасывание
и 1 м дымоудаление продуктов сгорания. Эта длина
соответствует фактору сопротивления, равному 100.
Полная используемая длина, получаемая при сложении
длин труб Ø 80 всасывания и дымоудаления, может
достигнуть максимальных величин, приведённвх в
нижеуказанной таблице. В том случае, когда необходимо
испоьзовать арматуру или различные компоненты
(например при переходе от сепаратора Ø 80/80 на
концентрическуб трубу), можно расчитать максимально
дозволенное удлинение используя фактор сопротивления
каждого элемента эквивалентную длину. Сумма этих
Mаксимальное 7195
Mаксимальное 7300 mm
Mаксимальное 12200 mm
Mаксимальное 4700 mm
Mаксимальное
45 %
Mаксимальное 45 %
