C82

1-27

1-28

C82

1-26

C82

12 - RU

УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

• Изолирование комплекта сепаратора. В случае

возникновения проблем с конденсированием газов в

дымоходе или на внешней поверхности труб всасывания

воздуха, Immergas поставляет по заказу изолированные

трубы всасывания и дымоудаления. Изоляция труб

может быть необходима при слишком высокой потере

температуры дыма, за пройденное им расстояние.

Изоляция может быть необходима на всасывание, так как

входящий воздух (если очень холодный), можеть опустить

температуру внешней поверхности трубы ниже точки

росы воздуха в помещении, в котором находиться. На

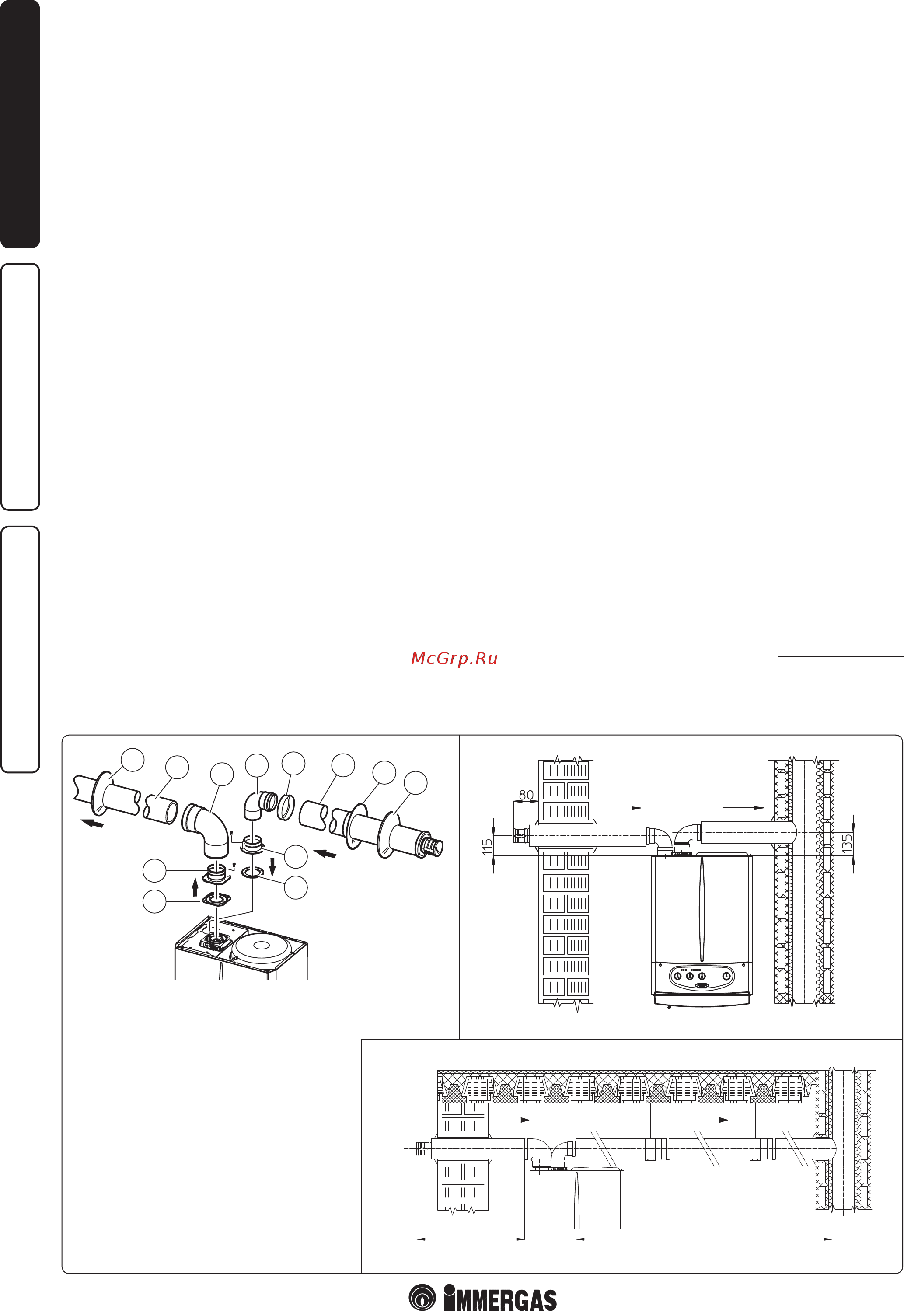

рисунках (Илл. 1-27÷1-28) показанны различные способв

применения изолированных труб.

Изолированные трубы состоят из концентрической

трубы с внутренним Ø 80 ис внешним Ø 125 с воздушным

зазором. Технически невозможно подсоеденить

изолированными оба колена с Ø 80, так как габаритные

размеры этого не позволяют. Возможным решением,

может быть подключение изолированного колена к каналу

всасывания или дымоудаления. В том случае, если на

изолируемый изгиб, на его фланце, до упора установлен

фланец дымоудаления , то это выравнивает на один и тот

же уровень два канала: всасывания и дымоудаления.

• Потеря температуры в изолированных дымовых каналах.

Во избежания проблем конденсирования в дымовых

изолированных каналах Ø 80, вызванное охлаждением

через стенки трубы, необходимо ограничить трубу

дымохода до 12 метров. На рисунке (Илл. 1-28) указан

типичный случай изоляции, с коротким каналом

всасыванияи с очень длинным каналом дымоудаления

(выше 5 м). Изолирован весь канал всасывания, во

избежания конденсирования влажного воздуха, в

помещение, в котором находиться бойлер при контакте

с трубой, охлаждённой воздухом, входящим снаружи.

Изолирован весь выхлопной канал, за исключением

колена, на выходе из раздвоителя, для сокращения потерь

тепла в канале, избегая таким образом, формирование

конденсата дыма.

Примечание: во время установки изалированных каналов

необхадимо устанавливать каждые 2 метра монтажный

хомутик с колышком.

• Конфигурация типа B с открытой камерой и

форсированной вытяжкой.

Снять боковые заглушки с камеры сгорания и с помощью

комплекта покрытия (факультативно) всасывания воздуха

происходит непосредственно с помещения и выход дыма

через отдельный анал или непосредственно наружу.

Бойлер данной конфигурации, соблюдая указания по

монтажу (Fig. 1-10÷1-11), классифицируется как тип B.

С данной конфигурацией:

- всасывание воздуха происходит непосредственно из

помещения, в котором установлен агрегат, который должен

быть установлен только в постоянно проветриваемых

помещениях;

- вывод выхлопных газов должен происходить через

отдельный канал или должен бытьканализирован

непосредственно во внешнюю атмосферу;

- бойлеры с открытой камерой типа B не должны быть

установлены в омещениях, где происходит коммерческая,

ремеслянная или промышленная деятельность, в

помещения где используютяс продукты, производящие

пар или летучие вещества (например: кислотные пары,

клей, краска, растворители, горючие вещества и т.д.), а

также пыль и поошки (например: мелкая деревянная пыль,

от обработки дерева, угольная пыль, цементная пыль, и

т.д.) которые могуьт нанести ущерб компонентам аппарата

иподвергнуть опасности его работу.

При установки во внутреннее помещения конфигурации

типа B необходимо установить соответствующий комплект

повышенного покрытия в паре с комплектом для выброса

дыма. Должны быть соблюдены действующие технические

нормы.

1.8 ДЫМОУДАЛЕНИЕ С ПОМОЩЬЮ

ДЫМОХОДА/КАМИНА.

Дымоудаление не должно быть подсоедененно к

коллектовному разветвлённому дымоходу традиционального

типа. Дымоудаление должно быть подсоеденнено к особому

коллективному дымоходу типа LAS. Дымоход должен

быть специально спроектирован, следуя метод расчёта и

предписания норм, техническим квалифицированным

персоналом. Те участки дымохода или камина, к которым

подключаются труба для дымоудаления, должны

соответствовать нормативным требованиям.

1.9 ПРОВЕДЕНИЕ ТРУБ ДЛЯ СУЩЕСТВУЮЩИХ

КАМИНОВ.

Спомощью специальной “системы для проведения труб”

можно использовать уже существующие камины, дымоходы,

технические отверстия, для выводя продуктов сгорания

бойлера. Для проведения трубопровода, должны быть

использованы каналы, которые изготовитель указал как

подходящие для этих целей, используя метод установки

и применения, указанные производителем, а также

придерживаясь нормативных требований.

1.10 ДЫМОХОДЫ, КАМИНЫ И

ДЫМОВЫЕТРУБЫ.

Дымоходы, дымовые трубы и камины для удаления

продуктов сгорания, должны отвечать требованиям

применяемых норм.

Установка вытяжных устройств. . Вытяжные устройства

должны быть:

- установленны на наружных стенах здания;

- Установленны, соблюдая минимальные расстояния,

указанные в действующих технических нормативных

требованиях.

Вывод продуктов сгорания из аппарата форсированной

вытяжкой в закрытых помещения или на открытом

воздухе. В помещениях на открытом воздухе и закрытие

со всех сторон (вентиляционные шахты, шахты, дворы и

так даклее), допустим прямой вывод продуктов сгорания с

натуральной или форсированной вытяжкой с расходом тепла

от 4 и до 35 КВатт, если при этом соблюдены технические

нормативные требования.

1.11 ЗАПОЛНЕНИЕ УСТАНОВКИ.

После подключения бойлера, приступить к заполнению

установки с помощью крана заполнения (Илл. 2-2).

Заполнение должно происходить медленно, давая таким

образом возможность выйти пузырькам воздуха через

выпуск воздуха бойлера и системы отопления.

Бойлер имеет клапан для выхода воздуха установленный

на циркуляционном насосе. Проверить, что заглушка

выравненна. Открыть клапаны для выходы воздуха на

радиаторах.

Комплект включает в себя:

N°1 - Сальник выхлопной системы (1)

N°1 - Уплотнительная прокладка фланца (2)

N°1 - Гнездовой фланец всасывания (3)

N°1 - Гнездовой фланец выхлопной системы (4)

N°1 - Изгибы 90° Ø 80 (5)

N°1 - Заглушка для закрытия трубы (6)

N°1 - Вывод всасывания Ø 80 изолированной (7)

N°2 - Внутренние шайбы (8)

N°1 - Внешняя шайба (9)

N°1 - Выхлопная труба Ø 80 изолированной (10)

N°1 - Концентрический изгиб 90° Ø 80/125 (11)

Mаксимальное 21 m

Mаксимальное 12 m
