11
(A)
(B)
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
1.11 СИСТЕМЫ ДЫМОУДАЛЕНИЯ
IMMERGAS
Immergas поставляет отдельно от котлов
различные решения для обеспечения всасы-
вания воздуха и дымоудаления, без которых
котел не может работать.
Внимание! Котел должен быть установлен
только вместе с оригинальной системой
дымоудаления Immergas "Зелёной серии",
за исключением конфигурации С6, как
предусмотрено действующими нормами,
для всасывания воздуха и дымоудаления,
изготовленным из пластмассы и располо-
женным на видном месте или в удобном
для осмотра положении.
Трубы из пластикового материала могут
быть установлены снаружи на участках,
не превышающих 40 см без специальной
защиты от УФ-излучения и атмосферных
осадков.
Данное устройство обозначено специаль-
ной идентификационной меткой: "только
для конденсационных котлов".
• Коэффициенты сопротивления и экви-
валентные длины Каждый компонент
системы вывода газов имеет Коэффициент
Сопротивления полученный при пробных
испытаниях и приведённый в нижеуказан-
ной таблице. Коэффициент Сопротивления
отдельного компонента зависит от типа
котла, на который он устанавливается и яв-
ляется безразмерной величиной Однако он
зависит от температуры вещества, которое
протекает в его внутренней структуре, и
изменяется в зависимости от того, проис-
ходит или всасывание воздуха или дымо-
удаление. Каждый отдельный компонент
имеет сопротивление, соответствующее
определённому значению в метрах трубы
такого же диаметра; так называемой эквива-
лентной длине, получаемой от соотношения
между соответствующими Коэффициента-
ми Сопротивления. Все котлы имеют мак-
симальный коэффициент сопротивления,
получаемый опытным путём со значением
100. Максимально допустимый Коэф-
фициент Сопротивления соответствует
обнаруженному сопротивлению при мак-
симально допустимой длине труб с каждой
типологией комплектов выводов.. Данная
информация позволяет производить рас-
чёты для проверки возможности создания
различных конфигураций системы вывода
дыма.

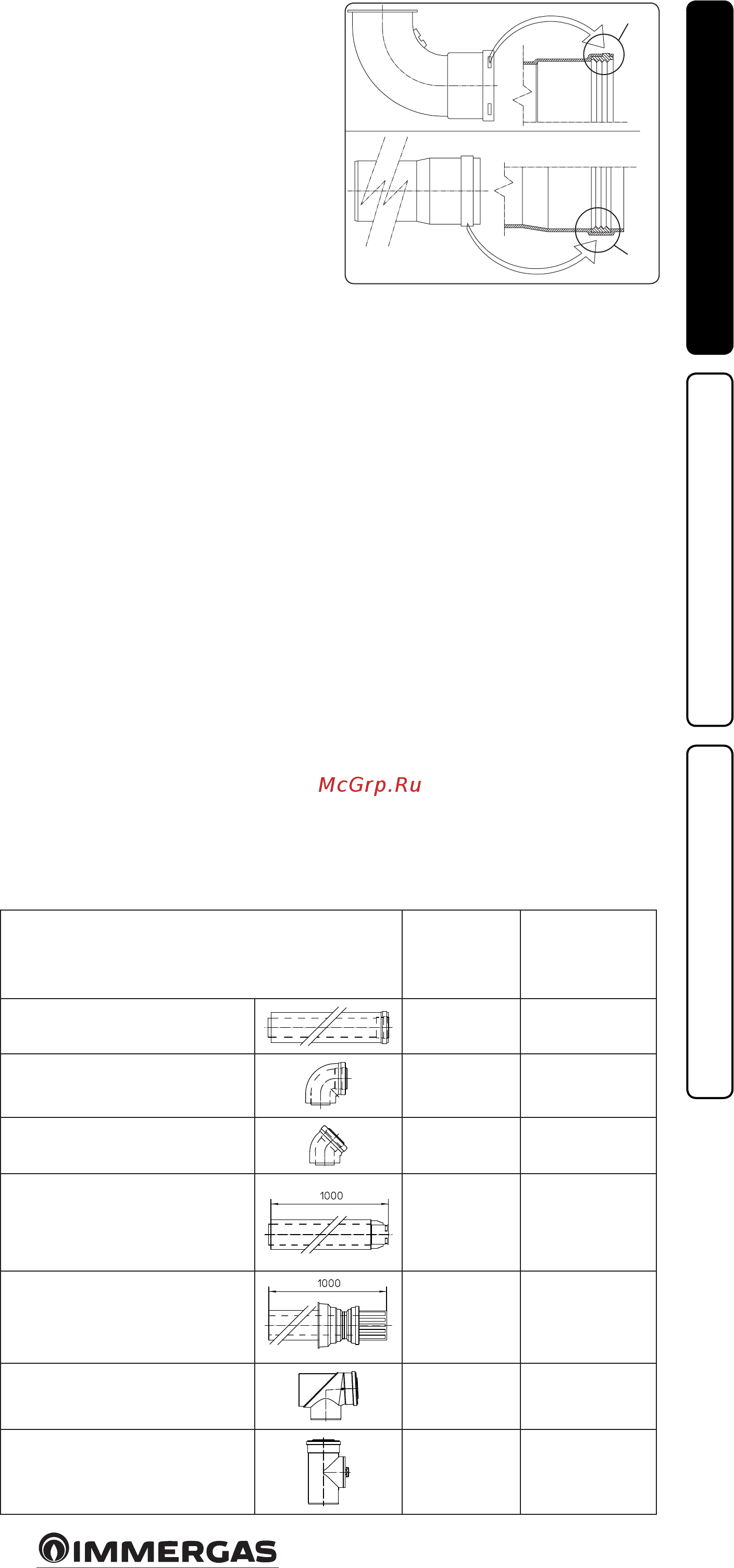

• Установка уплотнителей (чёрного цвета)
для устройства дымоудаления "зелёной
серии". Необходимо обратить внимание на
установку соответствующих уплотнителей
(для изгибов и удлинителей) (рис. 11):
- уплотнитель (А) с пазами, используется
для изгибов;
- уплотнитель (В) без пазов, используется
для удлинителей;
Примечание. Если необходимо облегчить
соединение, нанести на детали обыкновен-
ный тальк.
• Соединение сцеплением насадок удлините-
лей и концентрический коленей. Для того
чтобы установить насадки-удлинители с
помощью сцепления на другие элементы
выхлопной системы, необходимо прове-
сти следующие операции: Подсоединить
концентрическую трубу или концентри-
ческое колено с гладкой стороны (“папа”)
в горловину (“мама”) на предварительно
установленный элемент до упора, при этом
достигается соединение элементов, входя-
щих в состав комплекта, и необходимое
уплотнение.
Внимание: когда необходимо укоротить
дымоотводящую трубу и/или концентри-
ческую насадку-удлинитель, необходимо
иметь в виду, что внутренний дымоход
должен всегда на 5 мм выступать относи-
тельно внешнего.
• Внимание: Примечание: в целях безопас-
ности рекомендуется не загораживать даже
временно вывод всасывания/дымоудаления
котла.
• Примечание. При установке горизон-
тальных каналов необходимо соблюдать
минимальный уклон каналов 3% в сторону
котла и устанавливать каждые 3 метра мон-
тажный хомут.
• Установка в бесшарнирной раме. В данном
режиме установить систему дымоудале-
ния согласно собственных требований и с
использованием патрубков на станине для
выхода из габаритов.
1.12 ТАБЛИЦЫ КОЭФФИЦИЕНТОВ
СОПРОТИВЛЕНИЯ И
ЭКВИВАЛЕНТНЫХ ДЛИН.
ТИП ДЫМОХОДА
Коэффициент
Сопротивле-
ния
(R)
Эквивалентная
длина в метрах
концентрической
трубы Ø 80/125
Концентрическая труба Ø 80/125
м 1
2,1
1
Изгиб 90° концентрический Ø
80/125
3,0
1,4
Изгиб 45° концентрический Ø
80/125
2,1
1
Вывод с концентрическим гори-
зонтальным всасыванием/дымоу-
далением Ø 80/125
2,8
1,3
Вывод с концентрическим верти-
кальным всасыванием/дымоуда-
лением Ø 80/125
3,6
1,7
Изгиб 90° концентрический Ø
80/125 (11)
3,4
1,6
Ревизионный патрубок Ø 80/125
3,4
1,6
