22
B
A
C
D
Vel. 9
Vel. 9
Vel. 6
A
B
C
D
Vel. 5
Vel. 9
Vel. 9
Victrix Tera 28 1
Victrix Tera 32 1
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
B
A
C
D
Скор. 9
Скор. 9
Скор. 6
A
B
C
D
Скор. 5
Скор. 9
Скор. 9

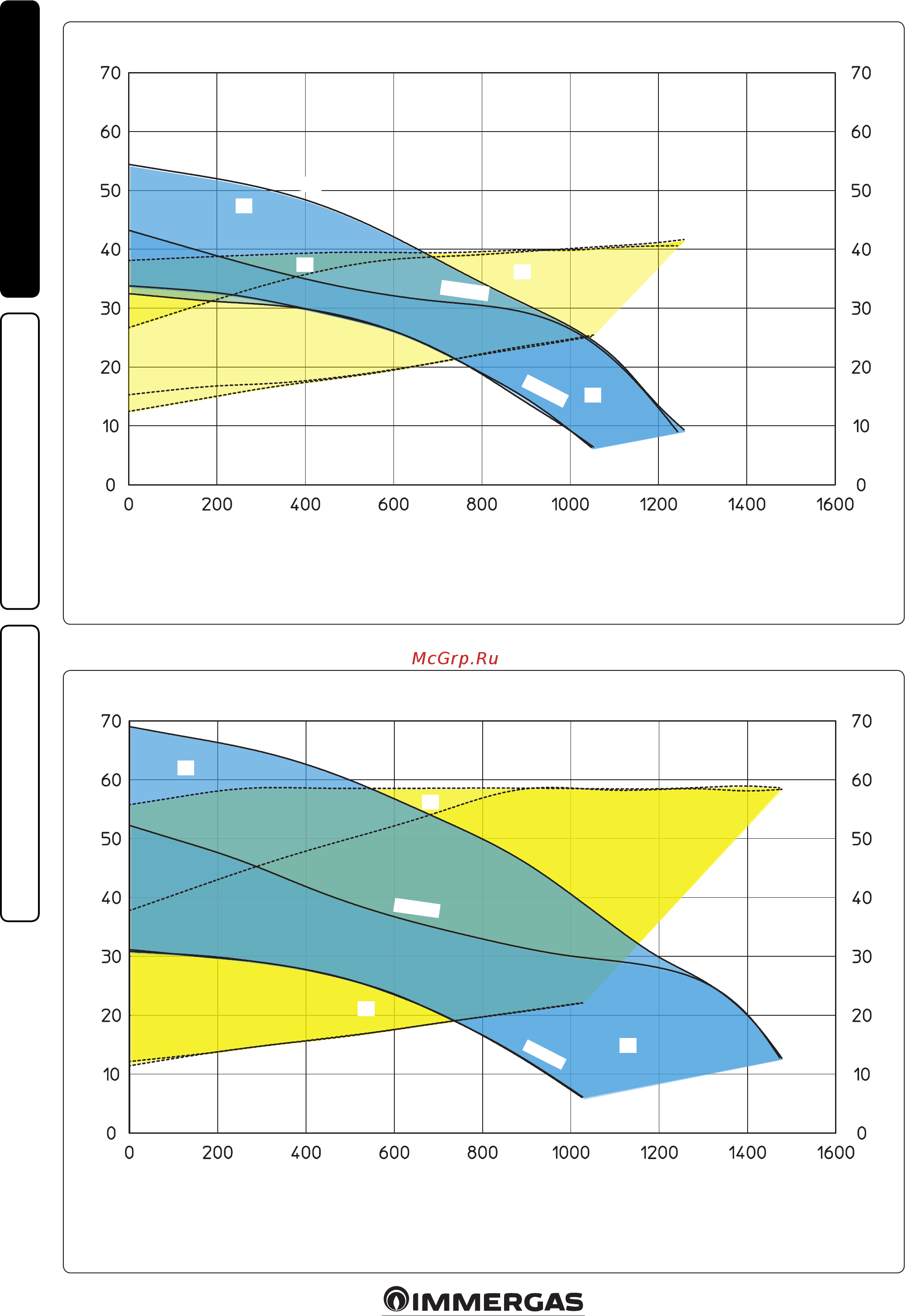

Напор, достигаемый в системе.
Напор (кПа)
A+B = Напор, достигаемый в системе при закрытом байпасе.
B = Напор, достигаемый в системе с открытым байпасом
C+D = Потребляемая мощность цирк. насоса с открытым байпасом (заштрихованная зона)
D = Потребляемая мощность цирк. насоса с закрытым байпасом (заштрихованная зона)
Потребляемая мощность цирк. насоса (Вт)
Производительность (л/ч)
A+B = Напор, достигаемый в системе при закрытом байпасе.
B = Напор, достигаемый в системе с открытым байпасом
C+D = Потребляемая мощность цирк. насоса с открытым байпасом (заштрихованная зона)
D = Потребляемая мощность цирк. насоса с закрытым байпасом (заштрихованная зона)
Потребляемая мощность цирк. насоса (Вт)
Производительность (л/ч)
Напор (кПа)
34
33
Содержание
- Ru брошюра с инструкциями и 1
- Victrix tera 1
- И форсированной вытяжкой 1
- Или 1
- Мгновенного нагрева 1
- Навесные конденсационные котлы 1
- Пользователь 1
- Предупреждениями 1
- С герметичной камерой типа c 1
- С открытой камерой типа b и форсированной вытяжкой 1
- Техник 1
- Установщик 1
- Общие указания по технике безопасности 3
- Уважаемый клиент 3
- Содержание 4
- Aerazione e ventilazione dei locali di installazione 5
- Avvertenze di installazione 5
- Dima allacciamento 5
- Dimensioni principali 5
- Installazione caldaia 5
- Ubicazione degli apparecchi 5
- Да нет 5
- Указания по технике безопасности при монтаже 5
- Установка котла 5
- Установщик пользователь техник 5
- Allacciamenti 6
- Comandi remoti e cronotermostati ambiente optional 6
- Dimensioni principali 6
- Gruppo allacciamento 6
- Gruppo allacciamento fornito di serie con la caldaia 6
- Gruppo allacciamento optional 6
- Installazione all esterno 6
- Protezione antigelo 6
- Защита от замерзания 6
- Основные размеры 6
- Установщик пользователь техник 6
- Установка в бесшарнирной раме опция 7
- Установщик пользователь техник 7
- Гидравлическое соединение 8
- Подключение к газовой магистрали 8
- Узел подключения котла опция 8
- Установщик пользователь техник 8
- Дистанционное управление и хронотермостат помещения опция 9
- Подключение к электрической сети 9
- Установщик пользователь техник 9
- Уличный датчик опция 10
- Установщик пользователь техник 10
- Installazione all esterno caldaia tipo c 11
- Installazione all esterno con kit distanzieri e aspirazione diretta 11
- Installazione all interno caldaia tipo c 11
- Installazione dei terminali di aspirazione aria e scarico fumi 11
- Системы дымоудаления immergas 11
- Таблицы коэффициентов сопротивления и эквивалентных длин 11
- Установщик пользователь техник 11
- Установщик пользователь техник 12
- Установка снаружи в частично защищенном помещении 13
- Установщик пользователь техник 13
- Установка в бесшарнирную раму с прямым всасыванием 14
- Установщик пользователь техник 14
- Макс 12790 мм 15
- Макс 12900 мм 15
- Макс 31956 мм 15
- Макс 32000 мм 15
- Установка концентрического горизонтального комплекта 15
- Установщик пользователь техник 15
- Макс 14400 мм 16
- Макс 32000 мм 16
- Макс 45 16
- Установка концентрического вертикального комплекта 16
- Установщик пользователь техник 16
- Установка комплекта раздельного дымоудаления 17
- Установщик пользователь техник 17
- Installazione caldaia in configurazione tipo c 18
- Установка комплекта переходника с9 18
- Установщик пользователь техник 18
- Installazione caldaia in configurazione tipo b23 19
- Дымоудаление с помощью дымохода дымовой трубы 19
- Каминов или технические отверстия 19
- Конфигурация типа b с открытой камерой и с форсированной вытяжкой для помещения 19
- Проведение труб для 19
- Проведение труб для каминов или технические отверстия 19
- Установщик пользователь техник 19
- Intubamento di camini esistenti 20
- Дымоотводы дымоходы и их компоненты 20
- Заполнение сифона для сбора конденсата 20
- Заполнение установки 20
- Обработка воды для заполнения системы 20
- Установщик пользователь техник 20
- Ввод котла в эксплуатацию включение 21
- Подключение газа 21
- Установщик пользователь техник 21
- Циркуляционный насос 21
- Скор 5 22
- Скор 6 22
- Скор 9 22
- Установщик пользователь техник 22
- Riempimento del sifone raccogli condensa 23
- Riempimento dell impianto 23
- Scarico dei fumi con caldaie in cascata 23
- Комплектующие котла 23
- Комплекты предоставляемые по заказу 23
- Установщик пользователь техник 23
- Accensione della caldaia 24
- Aerazione e ventilazione dei locali di installazione 24
- Avvertenze generali 24
- Istruzioni di uso e manutenzione 24
- Pannello comandi 24
- Pulizia e manutenzione 24
- Verifica iniziale gratuita 24
- Инструкции по экс 24
- Инструкции по эксплуатации и техобслуживанию 24
- Общие указания по технике безопасности 24
- Панель управления 24
- Плуатации и техобслуживанию 24
- Установщик пользователь техник 24
- Чистка и техобслуживание 24
- Accensione della caldaia 25
- Descrizione stati di funzionamento 25
- Ripristino pressione impianto riscaldamento 25
- Segnalazioni guasti ed anomalie 25
- Spegnimento della caldaia 25
- Utilizzo della caldaia 25
- Применение котла 25
- Установщик пользователь техник 25
- Оповещение о поломках и неисправностях 26
- Установщик пользователь техник 26
- Установщик пользователь техник 27
- Восстановление давления в отопительной системе 28
- Выключение котла 28
- Защита от замерзания 28
- Меню информации 28
- Окончательное отключение 28
- Очистка внешних панелей котла 28
- Слив теплоносителя 28
- Установщик пользователь техник 28
- Messa in servizio della caldaia verifica iniziale 29
- Schema idraulico 29
- Введение 29
- Введение котла в эксплуатацию 29
- Гидравлическая схема котла 29
- Котла в эксплуатацию 29
- Установщик пользователь техник 29
- Установщик пользователь техник 30
- Электрическая схема 30
- Conversione della caldaia in caso di cambio del gas 31
- Eventuali inconvenienti e loro cause 31
- Parametri di funzionamento dell apparecchio 31
- Schema elettrico 31
- Schemi elettrici 31
- Schemi elettrico 31
- Возможные неполадки и их причины 31
- Перевод котла с одного вида газа на другой 31
- Регулирование соотношения вода воздух 31
- Тарирование количества оборотов вентилятора 31
- Установщик пользователь техник 31
- Необходимые проверки после перехода на другой типа газа 32
- Установщик пользователь техник 32
- Программирование электронной платы 33
- Установщик пользователь техник 33
- Установщик пользователь техник 34
- Установщик пользователь техник 35
- Специальные функции защищённые паролем 36
- Установка системы дымоотвода fu 36
- Установщик пользователь техник 36
- Функция автоматического стравливания dl 36
- Функция подогрева пола 36
- Функция техобслуживания ma 36
- Ежегодный контроль и техобслуживание котла 37
- Защита от замерзания 37
- Установщик пользователь техник 37
- Функция антиблокирования насоса 37
- Функция антиблокирования трёхходовой группы 37
- Функция комбинации солнечных панелей 37
- Функция трубочиста 37
- Anomalie di funzionamento a riarmo elettrico 38
- Collegamento ad impianti a zone 38
- Controlli da effettuare dopo le conversioni di gas 38
- Conversione della caldaia in caso di cambio del gas 38
- Eventuali inconvenienti e loro cause 38
- Eventuali regolazioni della valvola gas 38
- Programmazione scheda elettronica 38
- Демонтаж корпуса 38
- Установщик пользователь техник 38
- Установщик пользователь техник 39
- Autoverifica periodica scheda elettronica 40
- Controlli da effettuare dopo le conversioni di gas 40
- Controllo e manutenzione annuale dell apparecchio 40
- Eventuali regolazioni della valvola gas 40
- Funzione antiblocco pompa 40
- Funzione antiblocco tre vie 40
- Funzione antigelo termosifoni 40
- Funzione di lenta accensione automatica con erogazione a rampa temporizzata 40
- Funzione spazza camino 40
- Programmazione scheda elettronica 40
- Smontaggio del mantello 40
- Переменная термическая мощность 40
- Установщик пользователь техник 40
- Параметры горения 41
- Установщик пользователь техник 41
- Технические данные 42
- Установщик пользователь техник 42
- Condensing 43
- Md cod md 43
- Pms pmw d tm 43
- Sr n chk cod pin 43
- Условные обозначения на табличке с данными 43
- 2013 только для ес 44
- Victrix tera 28 1 44
- Victrix tera 32 1 44
- Величины в следующих таблицах приведены для максимальной тепловой мощности 44
- Технические параметры для котлов на смешанном топливе в соответствии с регламентом 44
- Технические параметры для котлов на смешанном топливе в соответствии с регламентом 813 2013 только для ес 44
- Технический паспорт изделия в соответствии с регламентом 811 2013 только для ес 45
- G f e d c b a 46
- Параметры для заполнения сводного технического паспорта только для ес 46
- G f e d c b a 47
- 1 1 x i 10 x ii iii i 48
- G f e d c b a 48
- Доля солнечной генерации 48
- Класс энергоэффективности нагрева воды системы в сборе в нормальных климати ческих условиях 48
- По карте солнечного устройства 48
- Пример для заполнения сводного технического паспорта систем гвс 48
- Теплее 0 4 x 48
- Холоднее 0 2 x 48
- Энергоэффективность всех продуктов указанная в этой карте может не соответство вать фактической энергоэффективности после установки так как такая эффективность зависит от дополнительных факторов таких как дисперсия тепла в системе распределе ния и размер продуктов по сравнению с размерами и характеристики здания 48
- Энергоэффективность нагрева воды в более холодных и более теплых климатиче ских условиях 48
- Энергоэффективность нагрева воды комбинированным котлом 48
- Энергоэффективность нагрева воды системы в сборе в нормальных климатических условиях 48
- G f e d c b a 49
- Certified company iso 9001 52
- Immergas com 52
- Immergas italia 52
- This instruction booklet is made of ecological paper cod 1 40295ru1 rev st 02849 000 04 17 russo per federazione russa ru 52
