15
C
13
5
4
3
1
2
1
2
3
4
5
6
C
13
C
13
C
13
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
В комплект входят:
N° 1 - Уплотнитель (1)
N° 1 - Концентрический изгиб Ø 60/100 (2)
N° 1 - Концентрический выход всас./дымоудаления
Ø 60/100 (3)
N° 1 - Внутренняя шайба (4)
N° 1 - Внешняя шайба (5)
В комплект переходника
входят:
N° 1 - Уплотнитель (1)
N° 1 - Переходник
Ø 80/125 (2)
1.15 УСТАНОВКА
КОНЦЕНТРИЧЕСКОГО
ГОРИЗОНТАЛЬНОГО
КОМПЛЕКТА
Конфигурация типа "С" с герметичной
камерой и с форсированной вытяжкой.
Установка вывода (в зависимости от рас-
стояния до проемов, находящихся вблизи
зданий, поверхности пола и т.д.) должна быть
выполнена в соответствии с действующими
техническими нормами.
Этот вывод позволяет осуществлять вса-
сывание воздуха и вывод дымовых газов
непосредственно на улицу. Горизонтальный
комплект может быть установлен с задним,
левым или правым боковым выходом. Для
установки с передним выходом, необходимо
использовать патрубок с концентрическим
изгибом со сцеплением, чтобы обеспечить
наличие свободного пространства, необходи-
мого для выполнения требуемых законом ис-
пытаний при первом запуске в эксплуатацию.
• Оголовок дымохода. Вывод всасывания/
дымоудаления как Ø 60/100, так и Ø 80/125
при правильной установке имеет приятный
внешний вид с наружной стороны здания.
Убедиться, что внешняя силиконовая шай-
ба правильно закреплена на внешней стене.
Примечание. Для правильной работы си-
стемы необходимо, чтобы была правильно
установлена решётка вывода, необходимо
убедиться, что условное обозначение "верх",
находящееся на выводе, соблюдается при
установке.

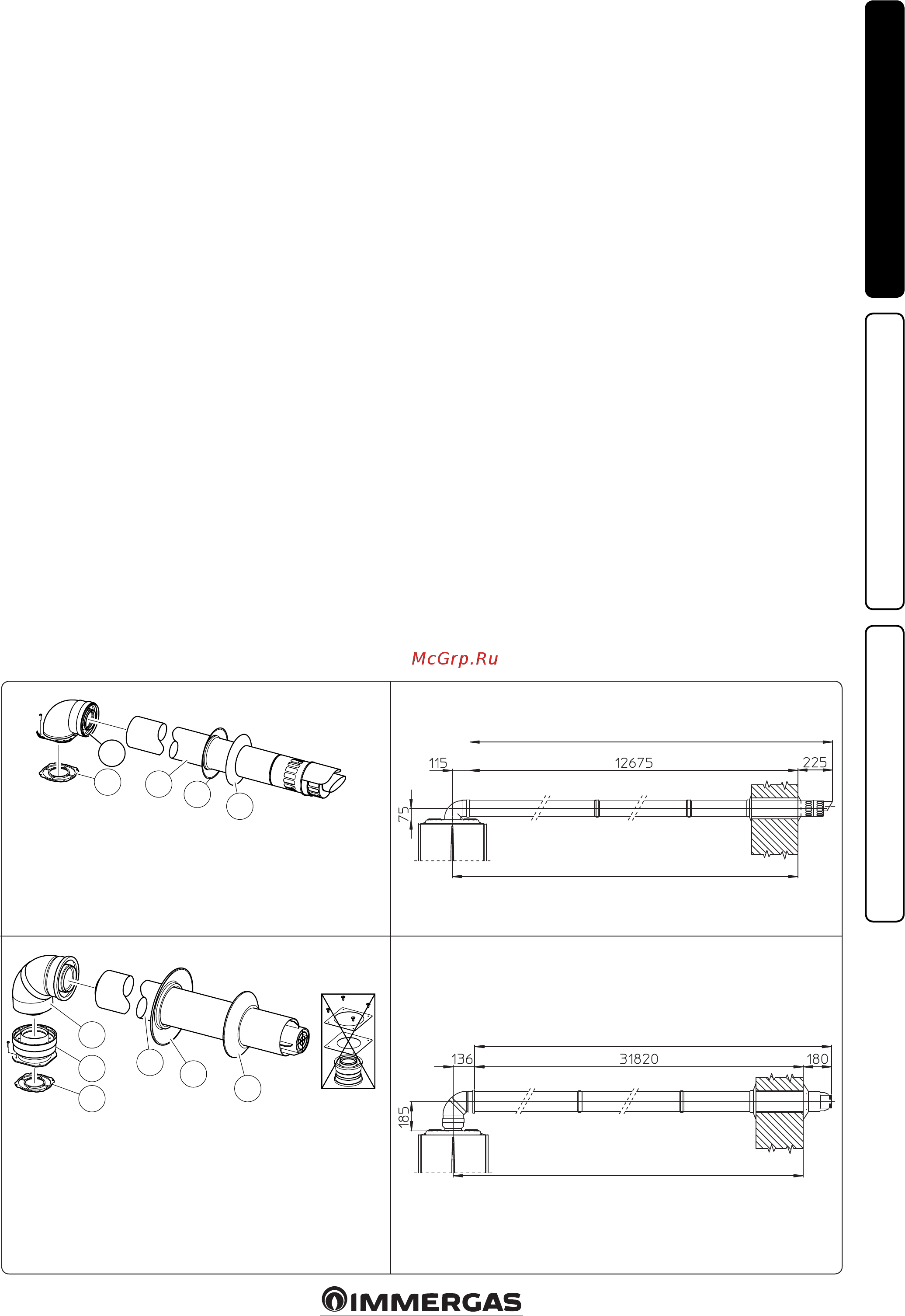

Горизонтальный комплект всасывания -
дымоудаления Ø 60/100. Монтаж комплекта
(рис. 17): установить изгиб с фланцем (2)
на центральном отверстии котла, вставляя
сальник (1), который устанавливается кру-
глыми выемками вниз, и присоединяя его к
фланцу котла, после чего завинтить болтами,
входящими в комплект. Подсоединить кон-
центрический выход Ø 60/100 (3) с гладкой
стороны (“папа”), в горловину (“мама”) (2)
до установки в фальц, проверяя, что под-
соединили соответствующую шайбу, таким
образом, достигается соединение элементов,
входящих в состав комплекта, и необходимое
уплотнение.
• Удлинители для горизонтального ком-
плекта Ø 60/100(рис. 18). Комплект этой
конфигурации может быть удлинен до
максимального значения 12,9 м, включая
решётчатый выход и не учитывая концен-
трический выходной изгиб. Настоящая кон-
фигурация соответствует коэффициенту
сопротивления, равному 100. В этих случаях
необходимо запрашивать специальные уд-
линители.
Также, компания Immergas поставляет упро-
щённую выводную трубу Ø 60/100, которая,
при использовании комплектов удлинителей,
позволяет достигнуть максимальной длины
11,9 метров.
Горизонтальный комплект всасывания
- дымоудаления Ø 80/125. Монтаж ком-
плекта (рис. 19): для установки комплекта Ø
80/125 необходимо использовать комплект
с фланцевым переходником, для установки
дымохода Ø 80/125. Установить фланцевый
переходник (2) на центральном отверстии
котла вставляя сальник (1) устанавливая его
круглыми выемками вниз, присоединяя к
фланцу котла, и завинтить болтами, входя-
щими в комплект . Подсоединить колено (3)
с гладкой стороны (“папа”), устанавливая до
упора в адаптер (1). Подсоединить концен-
трический выход Ø 80/125 (5) с гладкой сто-
роны (“папа”), в горловину изгиба (“мама”)
(4) (с сальником с кромкой) до упора, про-
веряя, что подсоединили соответствующую
внутреннюю (6) и внешнюю (7) шайбу, таким
образом, достигается соединение элементов,
входящих в состав комплекта, и необходимое
уплотнение.
• Удлинители для горизонтального ком-
плекта Ø 80/125 (рис. 20). Комплект этой
конфигурации может быть удлинен до
максимального значения 32 м, включая
решетчатый выход и не учитывая концен-
трический выходной изгиб. При наличии
дополнительных комплектующих необ-
ходимо сократить длину на размер, соот-
ветствующий наибольшему компоненту.
В этих случаях необходимо запрашивать
специальные удлинители.
Комплект Ø 80/125 включает:
N° 1 - Концентрический изгиб Ø
80/125 при 87° (3)
N° 1 - Концентрический выход всас./
дымоудаления Ø 80/125 (4)
N° 1 - Внутренняя шайба (5)
N° 1 - Внешняя шайба (6)
Оставшиеся компоненты комплек-
та не используются
20
18
19
17
Макс. 12900 мм
Макс. 12790 мм
Макс. 32000 мм
Макс. 31956 мм
