Delonghi PGGVX 965 GHI [11/88] 255 240 225
![Delonghi PGGVX 965 GHI [11/88] 255 240 225](/views2/1405810/page11/bgb.png)
11
Fig. 4.1
285
270
255
240
225
210
195
180
165
150
OVEN BURNER
The gas ow to the burner is regulated by
a thermostat which allow to maintain the
oven temperature constant.
The control of the temperature is assured
by a thermostatic probe positioned inside
the oven.
The probe must be always kept in its hou-
sing, in a clean condition, as an incorrect
position or encrustment may cause an al-
teration in the control of the temperature.
Moreover, the thermostat is tted with a sa-
fety valve which automatically shuts off the
gas supply when the ame goes out.
THERMOSTAT

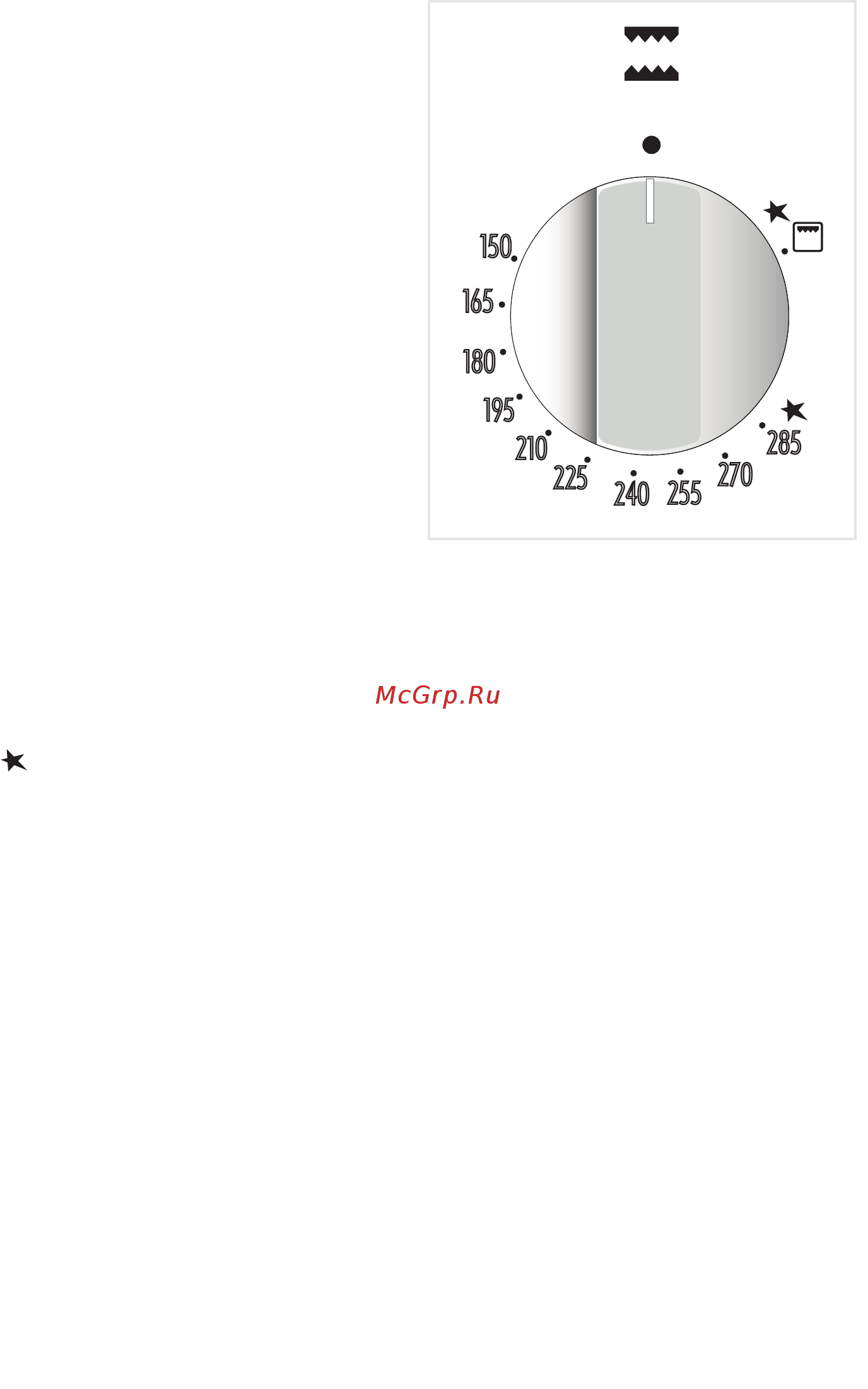

The numbers printed on the control panel
(g. 4.1) indicate the increasing oven tem-
perature value.
To regulate the temperature, set the knob
to the chosen number.
The temperature is constantly maintained
on the set value.
The symbol close to the position 285 in-
dicates that the electric ignition is incorpo-
rated into the knob (activated by the knob
itself).
