Delonghi PGGVX 965 GHI [31/88] Connecting the appliance to the gas supply
![Delonghi PGGVX 965 GHI [31/88] Connecting the appliance to the gas supply](/views2/1405810/page31/bg1f.png)
31
plug

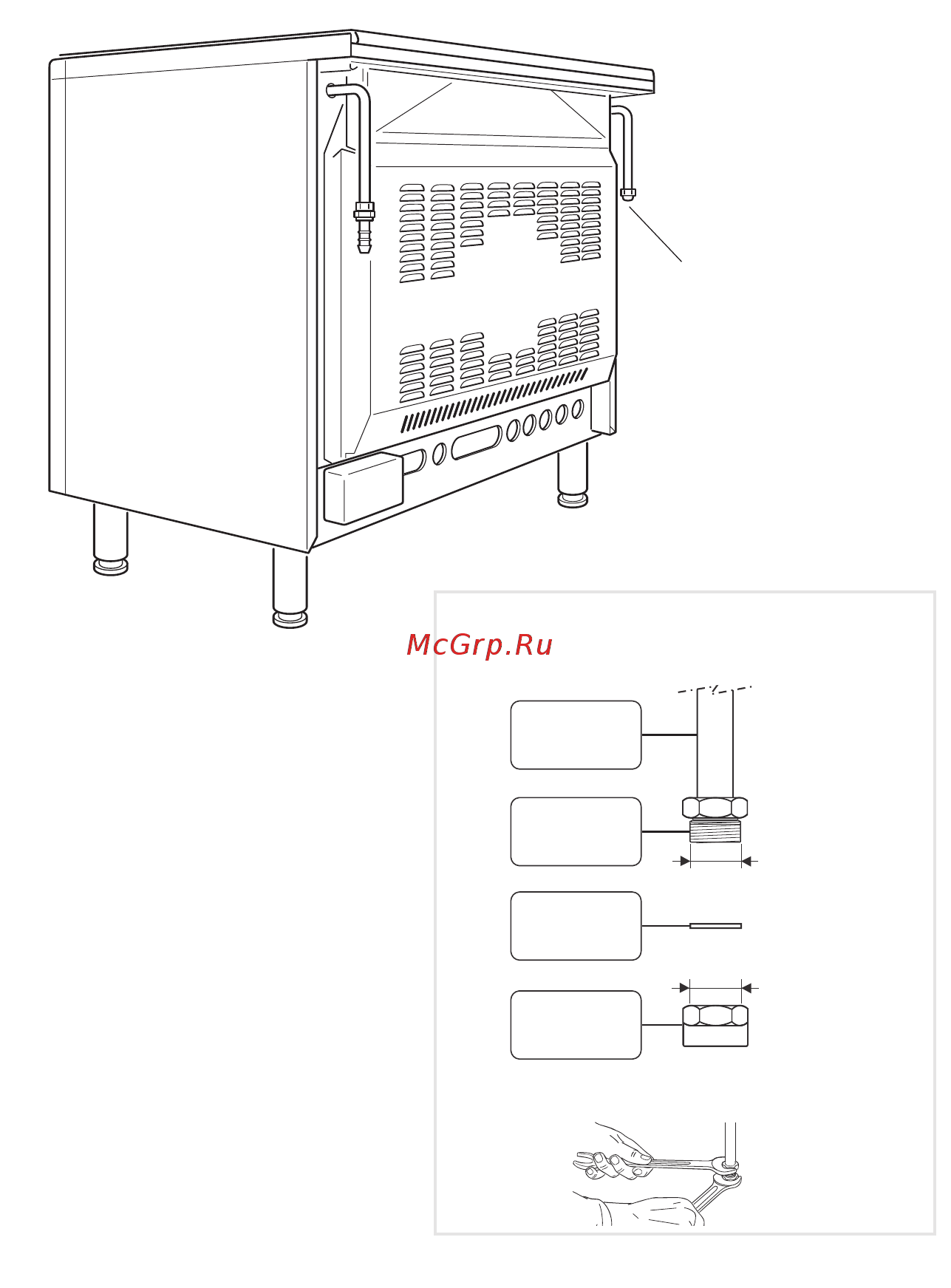

Fig. 8.1a
CONNECTING THE APPLIANCE TO THE GAS SUPPLY
The gas connection must be carried out by an authorised person according to the relevant
standards.
Ensure that the room in which the cooker is to be installed is adequately ventilated, in com-
pliance with applicable regulations.
• Connect the cooker to the gas mains utilizing rigid or exible pipes.
• The gas supply is connected at the rear of the cooker to the right or left terminal of the
gas inlet pipe (Fig. 8.1a). The connection pipe must not cross the rear of the appliance.
• The unused inlet pipe must be closed off with the cap and sealing washer supplied
(Fig. 8.1b).
Fig. 8.1b
Right or left
inlet pipe
Manifold male
pipe tting
Sealing
washer (#)
Plug (#)
1/2” G cylindrical
(ISO 228-1) male
1/2” G cylindrical
(ISO 228-1) female
(#) Already tted on the right or
left inlet pipe
Fitting the plug on the unused
terminal of the gas inlet pipe
