Delonghi PGGVX 965 GHI [43/88] V or 220 240 v
![Delonghi PGGVX 965 GHI [43/88] V or 220 240 v](/views2/1405810/page43/bg2b.png)
43
PEN
L
1
(L2)
D
N
B
PE
A
L

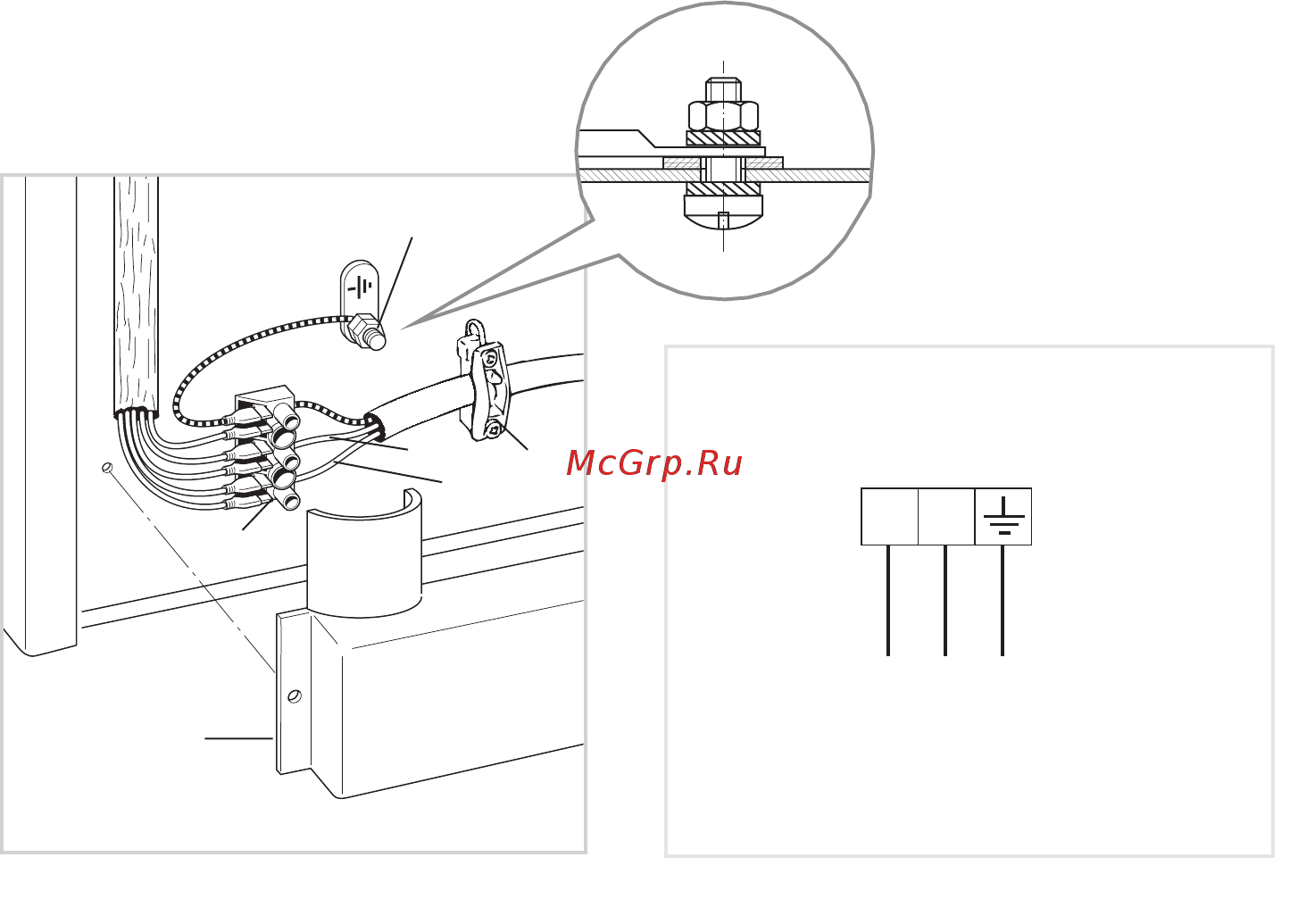

Fig. 9.1
Fig. 9.2
ELECTRICAL FEEDER CABLE CONNECTION
The operations must be executed by a qualied technician.
To connect the supply cable:
• Remove the screws securing the cover “A” on the rear of the cooker (g. 9.1).
• Feed the supply cable through the cable clamp “D” (g. 9.1). The supply cable must
be of a suitable size for the current requirements of the appliance; see the section
“Feeder cable specications”.
• Connect the wires to the terminal block “B” as shown in the diagram in gure 9.2; or
connect the phase and neutral wires to the terminal block “B” and the earth wire to the
terminal “PE” as shown in gure 9.1.
• Take up any slack in the cable and secure with the cable clamp “D”.
• Replace the cover “A”.
N.B. The earth conductor must be left about 3 cm longer than the others.
FEEDER CABLE SPECIFICATIONS
TYPE H05RR-F
230V~ or 220-240V~ 3 x 0,75 mm
2
(*) (**)
(*) Connection possible with plug and outlet
(**) Connection with wall box connection
230 V~ or 220-240 V~
