Delonghi PGGVX 965 GHI [81/88] B горелка гриля
![Delonghi PGGVX 965 GHI [81/88] B горелка гриля](/views2/1405810/page81/bg51.png)
81
C
D

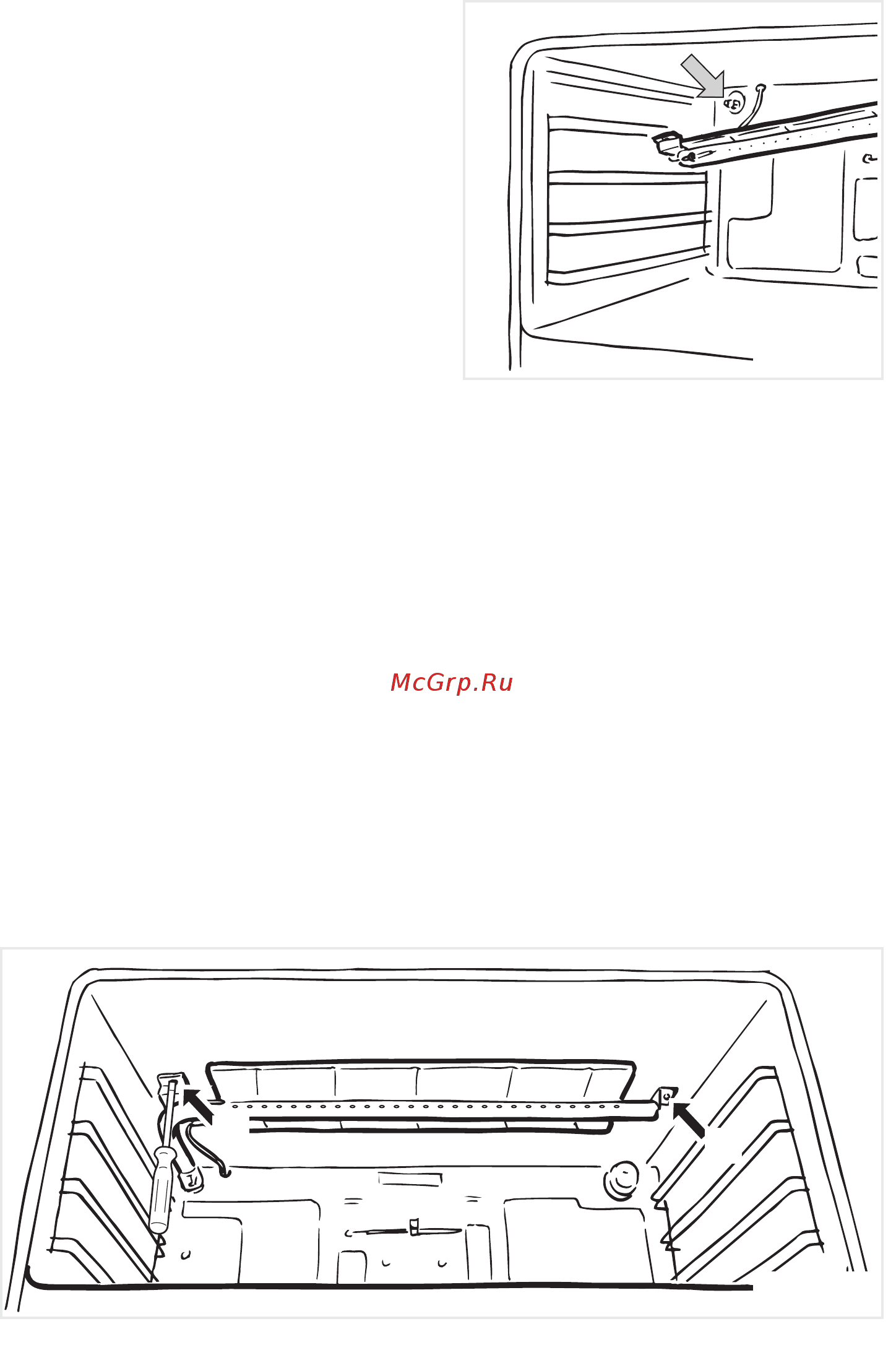

b) горелка гриля
• Открутите винт «C» фиксирующий
горелку (Рис. 8.9).
• Ослабьте винт D (рис.8.9)
• Переместите горелку как показано
на рис. 8.10. Будьте очень
осторожны: не повредите провод
электрического розжига и индикатор
предохранительного клапана.
• С помощью торцового ключа на 10
мм замените форсунку (как показано
стрелочкой на Рис. 8.10) согласно
информации, представленной в
«Таблице с данными о форсунках»
и установите в прежнее положение
горелку, выполняя все операции в
обратном порядке.
Рис. 8.9
Рис. 8.10
