Установка

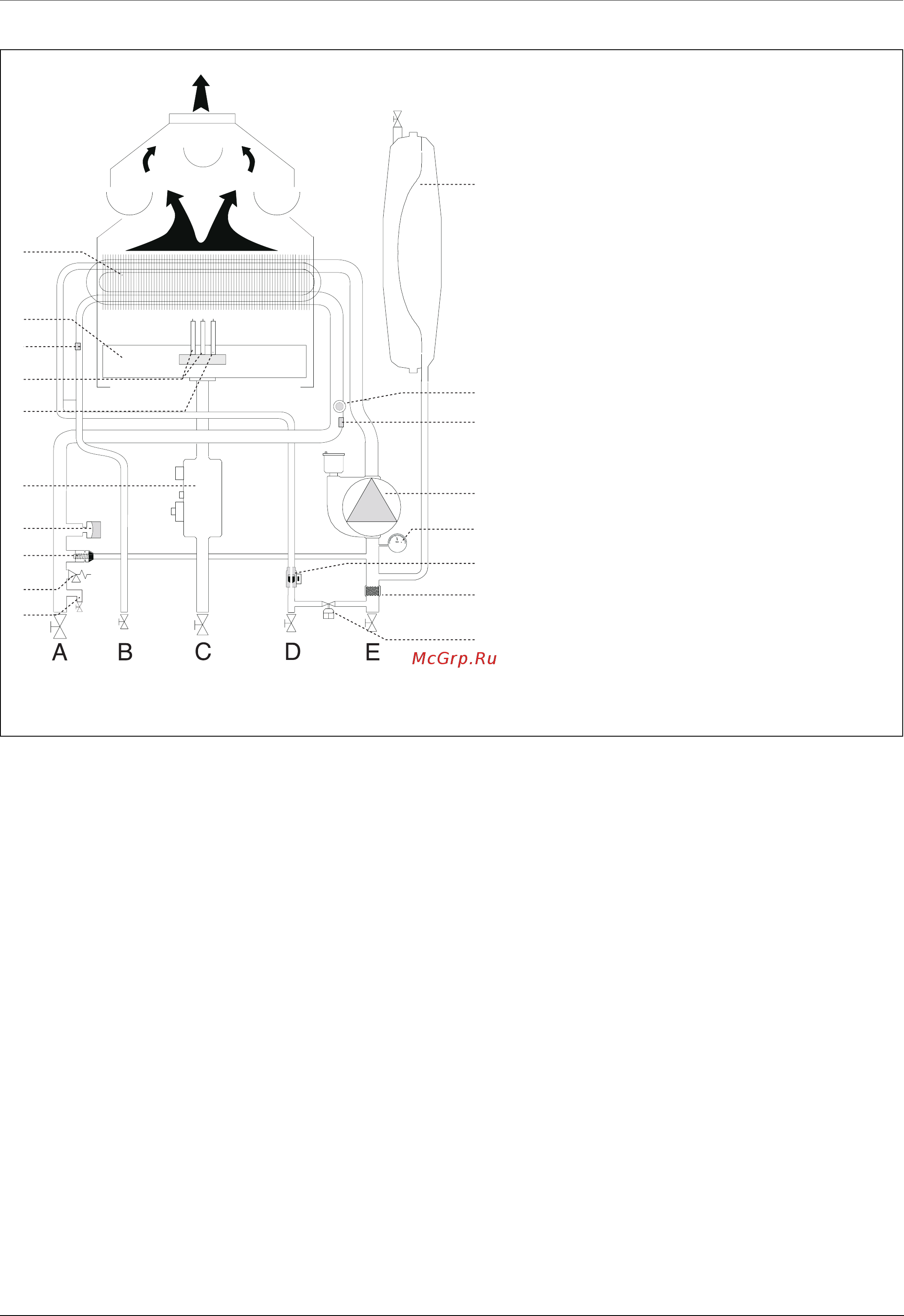

Гидравлическая схема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Подсоединение дымохода
Колонка должна быть соединена с системой дымоудаления,
соответствующей требованиям действующих нормативов. Проверьте
исправное удаление продуктов сгорания, замерив содержание
CO2 при номинальном расходе тепла. Данное значение не должно
превышать значение, указанное в таблице Технических данных .
Если фактическое значение будет выше, проверьте исправность
системы дымоудаления.
Если содержание CO2 невозможно привести к значению, указанному
в таблице Технических данных, не пользуйтесь агрегатом.
ВАЖНО
Дымоходы удаления продуктов сгорания не должны соприкасаться
или располагаться рядом с возгораемыми материалами и не должны
проходить через конструкции или стены из возгораемого материала.
Обозначения
1. Первичный теплообменник
2. Горелка
3. Датчик температуры воды в контуре ГВС
4. Электроды розжига
5. Электрод контроля пламени
6. Газовый клапан
7.
Реле мин. давления
8. Автоматический байпас
9. Предохранительный клапан 0,3 МПа (3 бар)
10. Сливной кран
11. Электромагнитный клапан подпитки
12. Фильтр контура отопления
13. Датчик расхода в контуре ГВС
14. Манометр
15. Циркуляционный насос с автоматическом
воздухоотводчиком
16. Датчик температуры воды на подаче в контур
отопления
17. Датчик перегрева
18. Расширительный бак
