33
Установка
5
1
ON
OFF
User Interface
LN
FAN
EARTH
FLAME
FLOW
PUMP
1
FUSE 2AT
123456
6
1
1
234
REMOTE CONTROL
8
1
1
2
3
4
Электрод розжига
Генератор розжига
Комнатный термостат
Циркуляцион¬ный насос
Модулятор
газового
клапана
Датчик
температуры ГВС
Датчик t на возврате
из отопления
CN04
CN07
CN22
12 11 10 9 8 7 6 5 4 3 2 1
11 10 9 8 7 6 5 4 3 2 1
2
1
87654321
CN04
Реле мин. давления
Водомер БГВ
Dip-swich
11 10 9 8 7 6 5 4 3 2 1
CN22
12 11 10 9 8 7 6 5 4 3 2 1
Термостат
перегрева
Термостат
продуктов сгорания

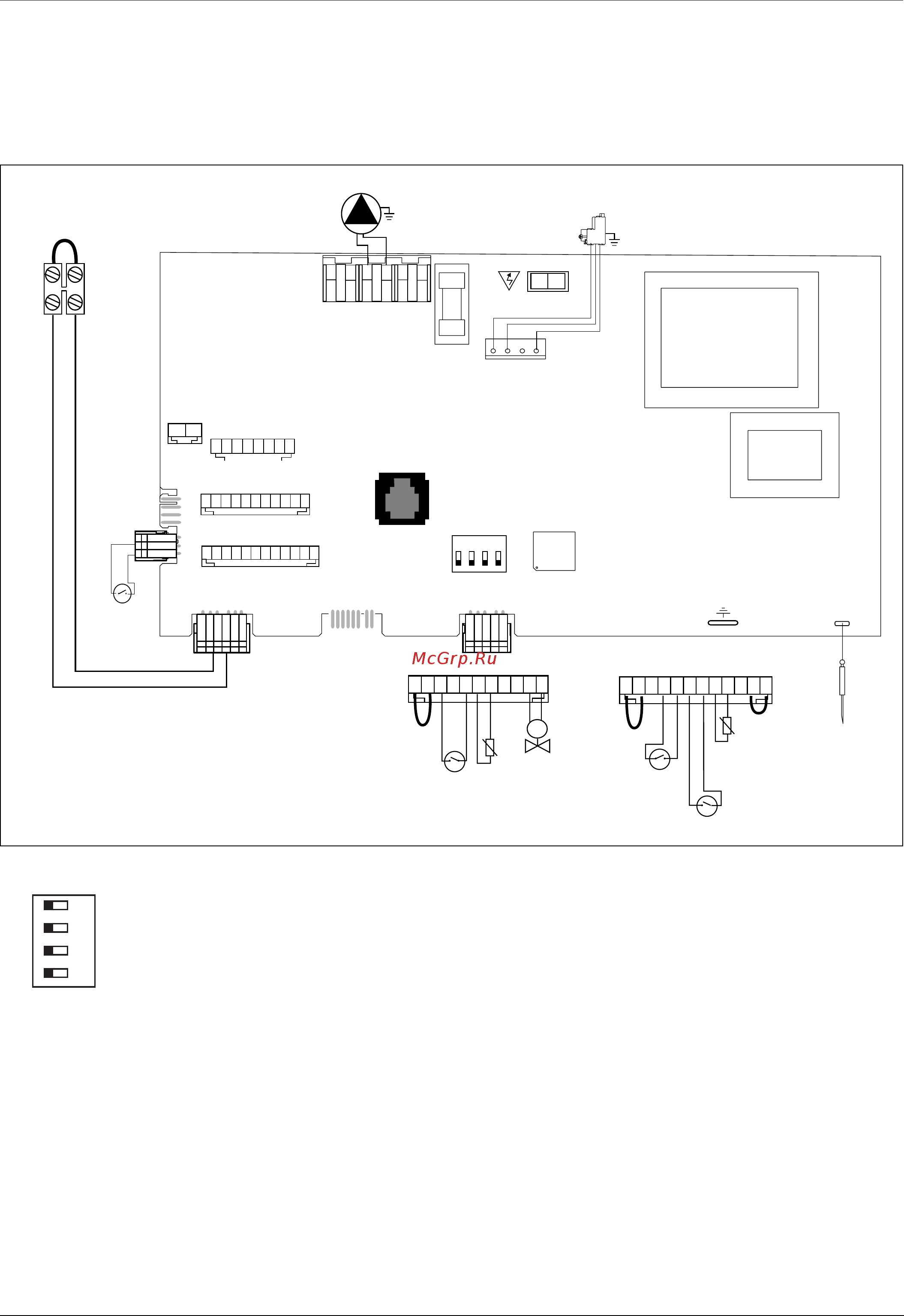

Электрическая схема
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить все
электрические соединения.
ПРОИЗВОДИТЕЛЬ НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ ЗА
УЩЕРБ, ПРИЧИНЕННЫЙ ОТСУТСТВИЕМ НАДЛЕЖАЩЕГО
ЗАЗЕМЛЕНИЯ ИЛИ НЕНАДЛЕЖАЩИМИ ПАРАМЕТРАМИ СЕТИ
ЭЛЕКТРОПИТАНИЯ.
ON
OFF
1
2
3
4
Dip-swich
1. Задержка зажигания
ВКЛ.= 2 минуты; ВЫКЛ.= 0 минут; заводская
настройка ВКЛ.
2. Пост-вентиляция после водоразбора БГВ
ВКЛ.= автоматически включается на 2
минуты
(если датчик БГВ отмечает температуру >42°C,
а ∆T датчика БГВ-датчика отопления <4°C).
По завершении если датчик БГВ отмечает
температуру >65°C, включается еще на одну
минуту.
Вплоть до максимальной продолжительности
5 минут.
ВЫКЛ.= всегда включено (5 минут)
3. НЕ ИЗМЕНЯТЬ
4. НЕ ИСПОЛЬЗУЕТСЯ
