32
Установка
ОСТОРОЖНО!
Перед производством работ на котле отключите
его электропитание внешним двухполюсным
выключателем (установите в положение «OFF»
(ВЫКЛ)).
Подключение к электрической сети
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить все
электрические соединения котла.
Производитель не несёт ответственности за ущерб, причиненный
отсутствием надлежащего зазем¬ления или ненадлежащими
параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность,
потребляемую котлом (см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,5 мм2.
Для правильной и безопасной работы котел должен быть
ОБЯЗАТЕЛЬНО надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N + PE) с
соблюдением полярности и заземляющим проводником.
При необходимости замены кабеля электропитания обращайтесь
к квалифицированному специалисту. Заземляющий провод
(желтый или зеленый) должен иметь большую длину, чем фазный
провод или нейтраль.

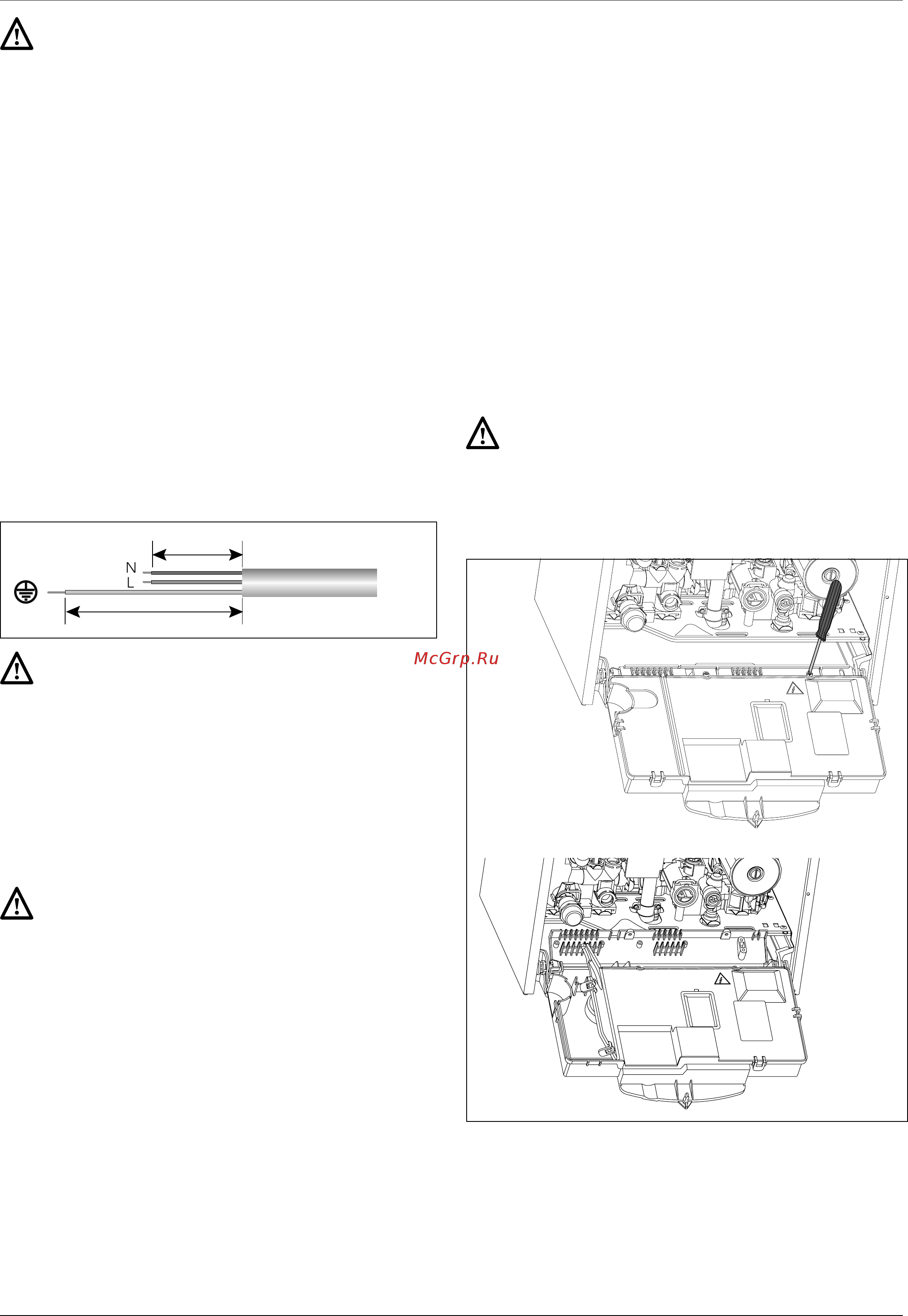

Кабель электропитания
Внимание!
Заменять кабель электропитания допускается только
кабелем такого же типа.
H03V2V2-F
120
140
Внимание!
Подключение котла к сети электропитания следует
выполнять через постоянное соединение (не
допускается использование штепсельной вилки)
через двухполюсный выключатель с минимальным
расстоянием между контактами не менее 3 мм. Строго
запрещается использовать многовыводные штекеры,
удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.
Внимание!
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ТРУБОПРОВОДЫ
ВОДОПРОВОДА, ОТОПЛЕНИЯ И ГАЗА В КАЧЕСТВЕ
ЗАЗЕМЛЕНИЯ КОТЛА.
Подсоединение термостата помещения
Для доступа к подсоединениям периферийных устройств
выполните следующие операции:
- обесточьте колонку;
- снимите защитный кожух, отсоединив его от корпуса с
приборами;
- поверните консоль управления, потянув ее вверх;
- отвинтите два шурупа в задней крышке корпуса с приборами;
- отсоедините два зажима и поднимите крышку.
Откройте зажимную коробку для подсоединения термостата
помещения.
- вставьте провод термостата;
- отвинтите зажим отверткой и вставьте по одному провода,
отходящие от термостата помещения;
- подсоедините провода к зажимам, как показано на
электрической схеме;
- проверьте, чтобы провода были прочно закреплены и не
натягивались при закрывании или открывании крышки
корпуса с приборами;
- закройте крышку корпуса с приборами и восстановите на
место передний кожух.
Внимание!
Порядок размещения и подключения дополнительных
устройств см. в руководствах по установке
соответствующих устройств.
