10
установка instalacyjne
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки)
к выходу предохранительного клапана F (см. рисунок).
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что емкость
расширительного бака соответствует объему воды в контуре
отопления.

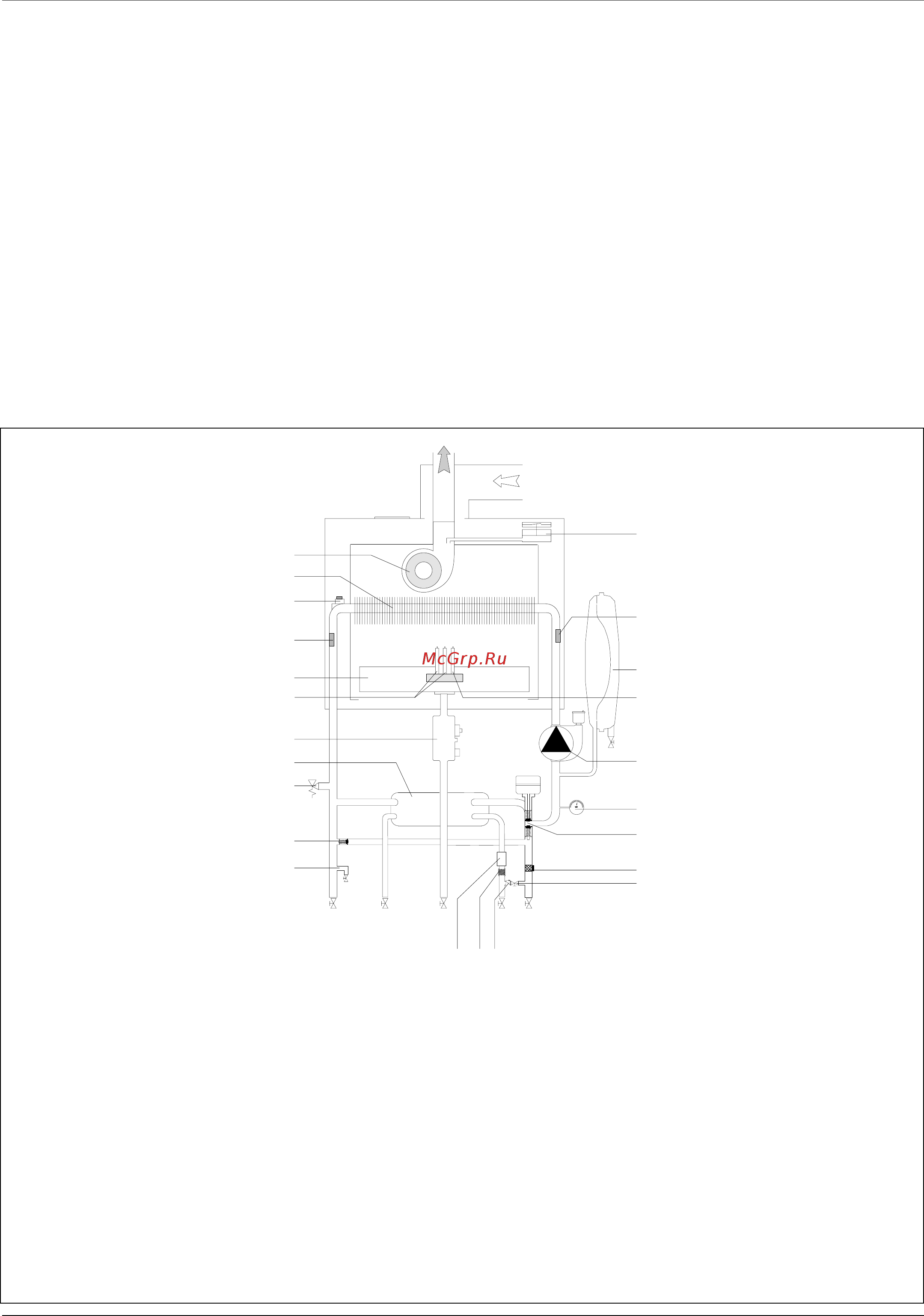

Гидравлическая схема
Zawór nadciśnienia
Należy zamontować przewód odprowadzający zaworu bezpieczeństwa
F znajdujący się w zestawie hydraulicznym.
Odpływ zaworu nadciśnienia (patrz rysunek) powinien być podłączony
do syfonu odprowadzającego z możliwością kontroli wzrokowej, aby
jego zadziałanie nie wyrządziło szkód w stosunku do osób, zwierząt i
rzeczy, za które to szkody producent nie ponosi odpowiedzialności.
Czyszczenie instalacji centralnego ogrzewania
W przypadku podłączenia kotła do starych instalacji grzewczych, w
których na ogół występuje obecność pewnych substancji i dodatków w
znajdującej się tam wodzie, należy pamiętać, że mogłyby one wpływać
negatywnie na funkcjonowanie nowego kotła i skrócić czas jego
żywotności. Przed wymianą wody należy starannie przemyć instalację,
usuwając ewentualne pozostałości lub zanieczyszczenia, które
mogłyby wpłynąć na pracę kotła. Sprawdzić również, czy pojemność
zbiornika wyrównawczego dostosowana jest do całkowitej zawartości
wody w instalacji grzewczej.
Schemat obwodów hydraulicznych
Vysvětlivky:
1. Wentylator elektryczny
2. Výmaěník
3. Termostat překročení teploty
4. Sonda doravovaného
množství
5. Hořák
6. Zažehovací elektrody
7. Plynový ventil
8. Sekundární deskový výměník
9. Pojišťovací ventil 3 bar
11. By-pass automatico
12. Vyprazdňovací kohout
13. Průtokový snímač tuv
14. Filtr obwodu zdrowia
15. Sprawdź Zawory
16.
Plnicí kohout
17. Filtr topného okruhu
18. Motorizovaný přepínací
ventil
19. Vodeomer
20. Cirkulátor s
odvzdušňovačem
21. Kontrolní elektroda
22. Expanzní nádoba
23. Sonda zpětného okruhu
topení
24. Presostat vzduchu
Обозначения
1. Вентилятор
2. Первичный
теплообменник
3. Датчик перегрева
4. Датчик температуры
воды на подаче в контур
отопления
5. Горелка
6. Электроды розжига
7. Газовый клапан
8. Вторичный пластинчатый
теплообменник
9. Предохранительный
клапан 0,3 МПа (3 бар)
11. Автоматический байпас
12. Сливной кран
13. Датчик расхода в контуре
ГВС
14. Фильтр цепи здоровья
15. Проверить клапан
16. Кран подпитки
17. Фильтр контура
отопления
18. Трехходовой клапан
19. Манометр
20. Циркуляционный насос
с автоматическом
воздухоотводчиком
21. Электрод контроля
пламени
22. Расширительный бак
23. Датчик температуры
воды на обратной линии
контура отопления
24. Реле давления дымовых
газов (прессостат)
AB
C
DE
1
3
2
4
9
11
12
13
14
15
16
17
18
19
20
22
21
23
24
8
5
7
6
