Ariston BS 24 FF [11/24] Подключение дымохода воздуховода
![Ariston BS 24 FF [11/24] Подключение дымохода воздуховода](/views2/1406373/page11/bgb.png)
11
установка instalacyjne
Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»), предназначенная
для подачи воздуха и отвода продуктов сгорания;
− раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания, подача
воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к воздействию
конденсата. Сведения о длинах и ориентации соединительных
элементов см. в таблице «Типы и длины трубопроводов подачи воздуха
и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/воздуховода
в комплект поставки котла не входят, подлежат заказу для конкретного
типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов сгорания
через коаксиальную систему диаметром 60/100 мм или раздельную
систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров
дымохода/воздуховода следует учитывать дополнительное
аэродинамическое сопротивление (см. каталог принадлежностей для
дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см. в
каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода
продуктов сгорания свободны от сторонних предметов и не
имеют неплотностей.

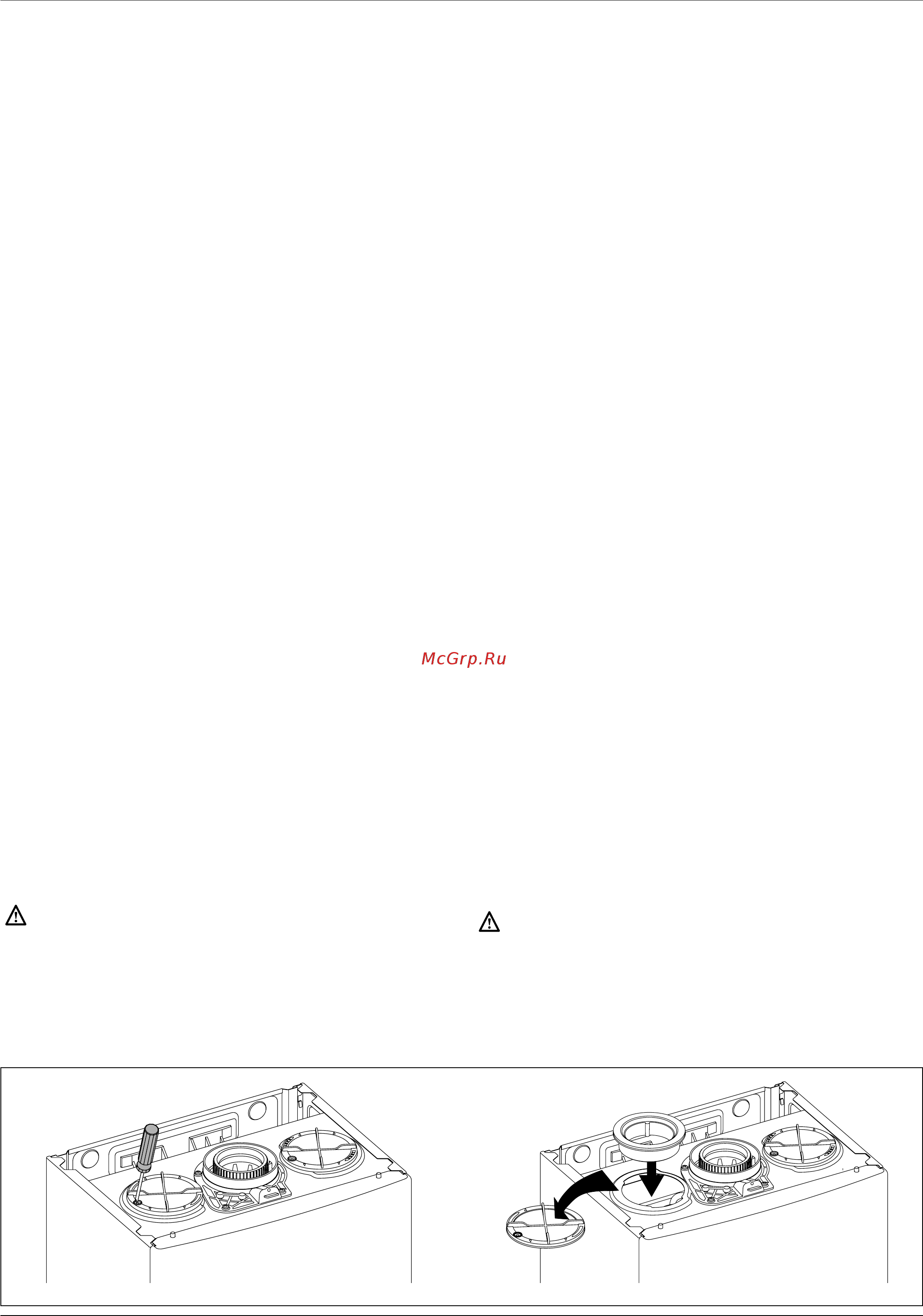

Для подключения раздельной системы используйте только одно из двух
отверстий для подачи воздуха. Ослабьте винт, демонтируйте заглушку,
установите вставку воздухозаборника и закрепите комплектным
винтом.
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения) и
типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему воздуховодов
тщательно выполните монтаж уплотнений в соответствии с данным
руководством.
Установку системы отвода продуктов сгорания производите осторожно,
чтобы не нарушить уплот¬нения и не допустить попадание продуктов
сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не менее
3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно присутствие
коррозионно-активных паров в воздухе (например, прачечные,
парикмахерские, гальваноучастки и т.д.) следует исполь¬зовать
только установку типа C (с подачей воздуха извне помещения). Это
обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принад¬лежности.
Дымоход не должен соприкасаться или проходить в непосредственной
близости от легковоспламеняемых материалов, а также проходить
через конструкции здания, изготовленные с использованием
легковоспламеняемых материалов. Соединение должно быть
выполнено так, чтобы обеспечить защиту от попадания конденсата в
котел.
При замене старого котла также следует заменить элементы системы
вентиляции и отвода продуктов сгорания.
Połączenie przewodów zasysania powietrza i odprowadzania spalin
Opisywany kocioł może być przystosowany zarówno do funkcjonowania w
sposób oznaczony symbolem B, pobierając powietrze z pomieszczenia, gdzie
się znajduje i w sposób C, pobierając powietrze z zewnątrz.
W trakcie instalowania wybranego systemu odprowadzania spalin należy
zwrócić szczególną uwagę na uszczelnienia, jakie mają zapobiegać przenikaniu
spalin do obwodu powietrza.
Odcinki rur, które trzeba zainstalować poziomo, powinny jednak wykazywać
pewne nachylenie ku górze (3%), aby umożliwić swobodny odpływ skroplin.
W przypadku instalacji typu B, lokal, w którym ma być zainstalowany kocioł
powinien mieć zapewniony dostęp powietrza poprzez specjalny otwór,
zgodnie z obowiązującymi normami. W pomieszczeniach, w których pojawiać
się może ryzyko wystąpienia agresywnych par (na przykład pralnie, salony
fryzjerskie, galwanizernie itp.) bardzo ważną rzeczą jest zastosowanie instalacji
typu C, z pobieraniem powietrza potrzebnego do spalania z zewnątrz. Chroni
się w ten sposób kocioł przed skutkami korozji.
Do wykonania systemów zasysania powietrza/odprowadzania spalin typu
współosiowego konieczne jest użycie akcesoriów oryginalnych, dostarczanych
przez producenta.
Przewody rurowe odprowadzające spaliny nie mogą stykać się z materiałami
łatwopalnymi ani znajdować się w ich pobliżu. Nie należy ich także prowadzić
przez ściany ani inne konstrukcje budowlane wykonane z łatwopalnych
materiałów.
Połączenie odpowiednich odcinków rur odprowadzających spaliny zrealizowany
jest na zasadzie wpustu: końcówka węższa/szersza, z uszczelnieniem miejsc
połączeń. System wpustów powinien być zawsze ukierunkowany odwrotnie
do kierunku spływania skroplin.
Logika typów połączeń kotła z przewodem kominowym
- połączenie współosiowe kotła z przewodem kominowym zapewniającym
zarówno doprowadzanie powietrza jak i odprowadzanie spalin,
- połączenie kotła z przewodem kominowym podwójnym kanałem: jednym
odprowadzającym spaliny, a drugim pobierającym powietrze z zewnątrz,
- połączenie kotła z przewodem kominowy podwójnym kanałem
odprowadzającym spaliny przy pobieraniu powietrza z pomieszczenia.
Połączenie między kotłem, a przewodem kominowym powinno być wykonane
przy użyciu produktów odpornych na skropliny. Odnośnie długości i zmiany
kierunku kanałów, należy oprzeć się na danych z tabeli: typy układów
odprowadzania spalin.
Zestawy elementów do wykonania połączeń zasysanie/odprowadzanie spalin
dostarczane są oddzielnie, niezależnie od samego urządzenia, w zależności od
wyboru jednego z najróżniejszych możliwych rozwiązań konkretnej instalacji.
Każdy kocioł można przystosować do połączenia z systemem współosiowym,
obejmującym dwa współśrodkowe kanały: doprowadzanie powietrza i
odprowadzania spalin.
Niezależnie od rodzaju kotła, jego połączenie z przewodem kominowym
jest realizowane zawsze przy pomocy rur współśrodkowych ø60/100 lub rur
podwójnych ø 80/80.
Odnośnie strat ciśnienia w kanałach, należy szukać informacji w katalogu
elementów kominowych. Przy projektowaniu wymiarów kanałów należy
jednak zawsze brać pod uwagę dodatkowe opory w przebiegu ciągu.
W sprawie wyboru metody, wartości równoważnych długości kanałów
i przykładów zainstalowania, należy przejrzeć katalog elementów
kominowych.
Uwaga!
Sprawdzić, czy rury odprowadzania spalin i dostarczania powietrza
są drożne.
Należy także sprawdzić szczelność instalacji odprowadzania spalin.
Kocioł jest przystosowany do podłączenia do współosiowego systemu
powietrzno-spalinowego 60/100. W celu podwójnego używania systemów
zasysania i odprowadzania konieczne jest użycie jednego z dwóch wlotów
powietrza.
Zdjąć korek odkręcając śrubę i założyć złączkę na wlot powietrza, przykręcając
ją śrubą znajdującą się w wyposażeniu kotła.
