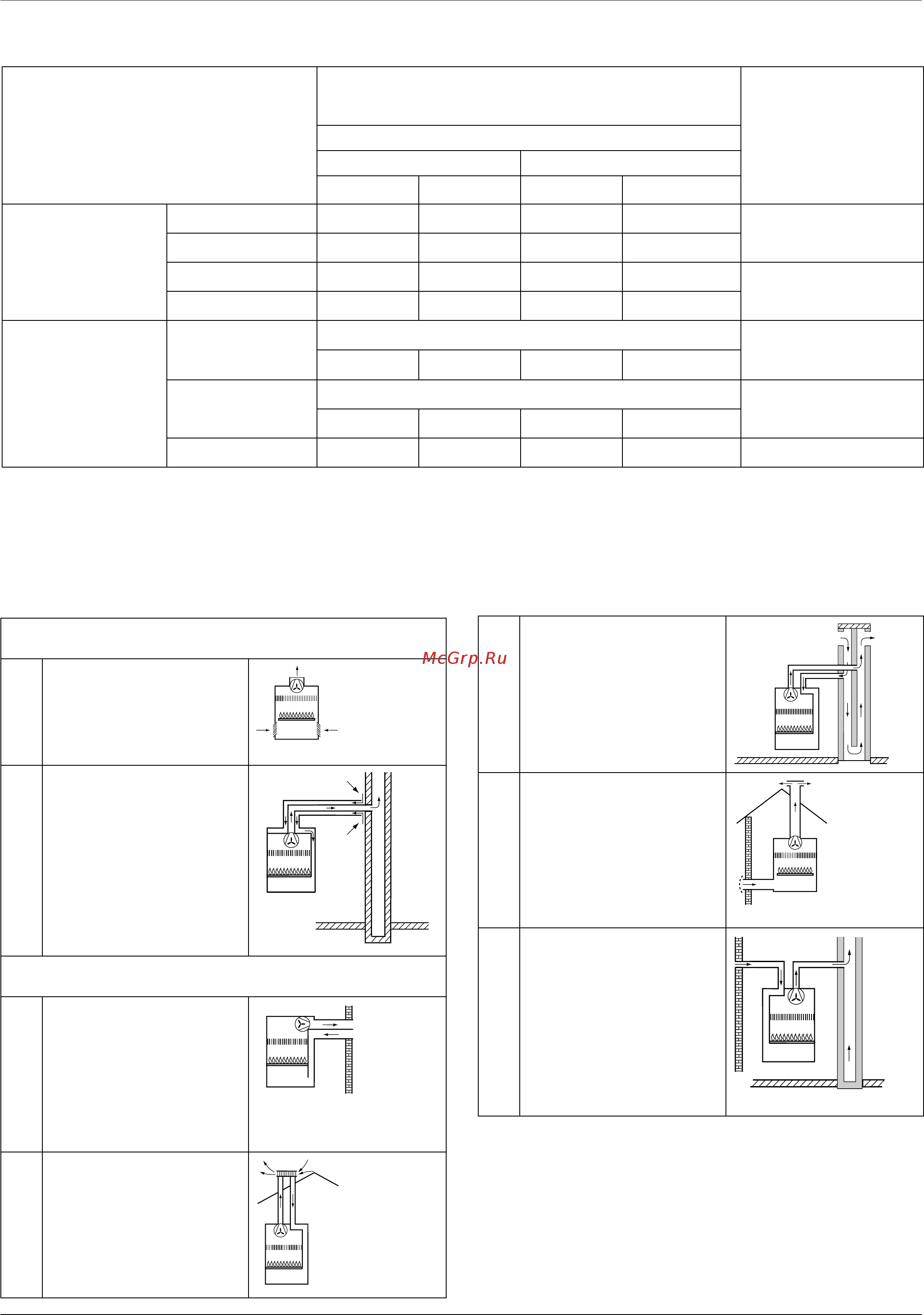

![Ariston BS 24 FF [12/24] Типы дымоходов воздуховодов](/views2/1406373/page12/bgc.png)
12
установка instalacyjne
B - Подача воздуха из помещения (открытая камера сгорания)
Powietrze do spalania pochodzi z pomieszczenia
B22
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
Odprowadzanie spalin na
zewnątrz. Pobieranie powietrza z
pomieszczenia
B32
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
Odprowadzanie spalin do
przewodu kominowego
pojedynczego lub zbiorczego,
stanowiącego część budynku.
Pobieranie powietrza z
pomieszczenia.
С - Подача воздуха снаружи (закрытая камера сгорания)
Powietrze do spalania pochodzi z zewnątrz
C12
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
Odprowadzanie spalin i pobieranie
powietrza poprzez ścianę
zewnętrzną w tej samej stre e
ciśnień.
C32
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
Odprowadzanie spalin i pobieranie
powietrza poprzez przewód
kominowy.
Rodzaje systemów zasysania/odprowadzania spalin
C42
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
Odprowadzanie spalin i pobieranie
powietrza poprzez przewód
kominowy pojedynczy lub zbiorczy,
tanowiący część budynku
C52
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
Odprowadzanie spalin na
zewnątrz i pobieranie powietrza
poprzez ścianę zewnętrzną nie
znajdujące się w tym samym
obszarze ciśnień
C82
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
Odprowadzanie spalin przewodem
kominowym
pojedynczym lub zbiorczym,
stanowiącym część budynku
Pobieranie powietrza poprzez
ścianę zewnętrzną
Тип газохода
Rodzaj układu odprowadzania spalin
Максимальная длина дымохода/воздуховода, мspalin
Maksymalna długość kanałów zasysania/odprowadzania
Диаметры труб,
мм
Średnica
kanałów
(mm)
BS 24 FF
Диафрагма / kryza ø 44 Без диафрагмы / bez kryzy
MIN MAX MIN MAX
Коаксиальная
система
Systemy współosiowe
C12 C32 C42 0,5 0,75 0,75 4
ø 60 / 100
B32 0,5 0,75 0,75 4
C12 C32 C42 0,5 3 3 11
ø 80 /125
B32 0,5 3 3 11
Раздельная система
Systemy podwójnych
kanałów
C12 C32 C42
S1 = S2
ø 80/80
0,5/0,5 9/9 9/9 21/21
C52 C82
1 + S2
ø 80/80
1/0,5 1/23 1/23 1/44
B22 0,5 23 23 45 ø 80
Типы и длины трубопроводов подачи воздуха и
отвода продуктов сгорания
Типы дымоходов/воздуховодов
Tabela typów układów zasysania/odprowadzania spalin
S1 – подача воздуха; S2 = отвод продуктов сгорания
