14
установка instalare

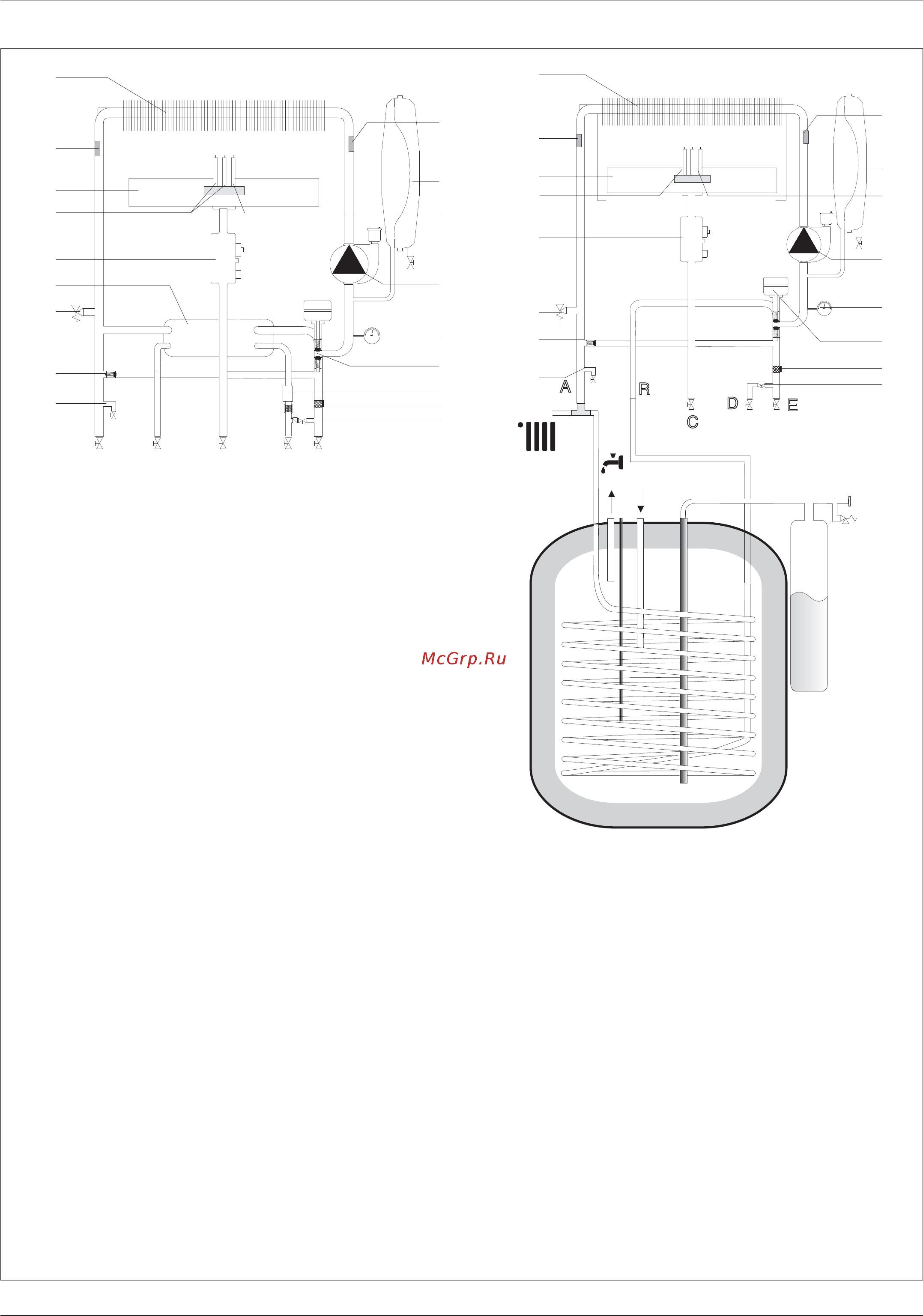

Гидравлическая схема Schema hidraulică
Обозначения:
2. Первичный
теплообменник
4. Датчик температуры
воды на подаче в контур
отопления
5. Горелка
6. Электроды розжига
7. Газовый клапан
8. Вторичный пластинчатый
теплообменник
9. Предохранительный
клапан 0,3 МПа (3 бар)
10. Автоматический байпас
11. Сливной кран
12. Кран подпитки
13. Фильтр контура
отопления
14. Датчик расхода в контуре
ГВС
15. Трехходовой клапан
16. Манометр
17. Циркуляционный насос
с автоматическом
воздухоотводчиком
18. Электрод контроля
пламени
19. Расширительный бак
20. Датчик температуры
воды на обратной линии
контура отопления
Legendă:
2. Schimbator principal
4. Sonda tur încalzire
5. Arzator
6. Electrod de aprindere
7. Valva gaz
8. Schimbator de caldura
secundar in placi
9. Supapa de siguranta 3 bar
10. By-pass automat
11. Robinet de golire
12. Robinet de umplere
13. Filtru circuit încălzire
14. Fluxmetru c. sanitar
15 Vana cu 3 cai motorizata
16. Hidrometru
17. Pompa de recirculare cu
ventil aerisire
18. Electrod aprindere acără
19. Vas de expansiune
20. Sonda retur încalzire
AB
C
DE
1
3
8
10
11
12
13
14
15
16
17
19
18
20
7
4
6
5
A
C
R
D
E
L
B
M
N
1
3
10
8
11
12
13
16
15
17
19
18
20
4
6
5
