16
установка instalare

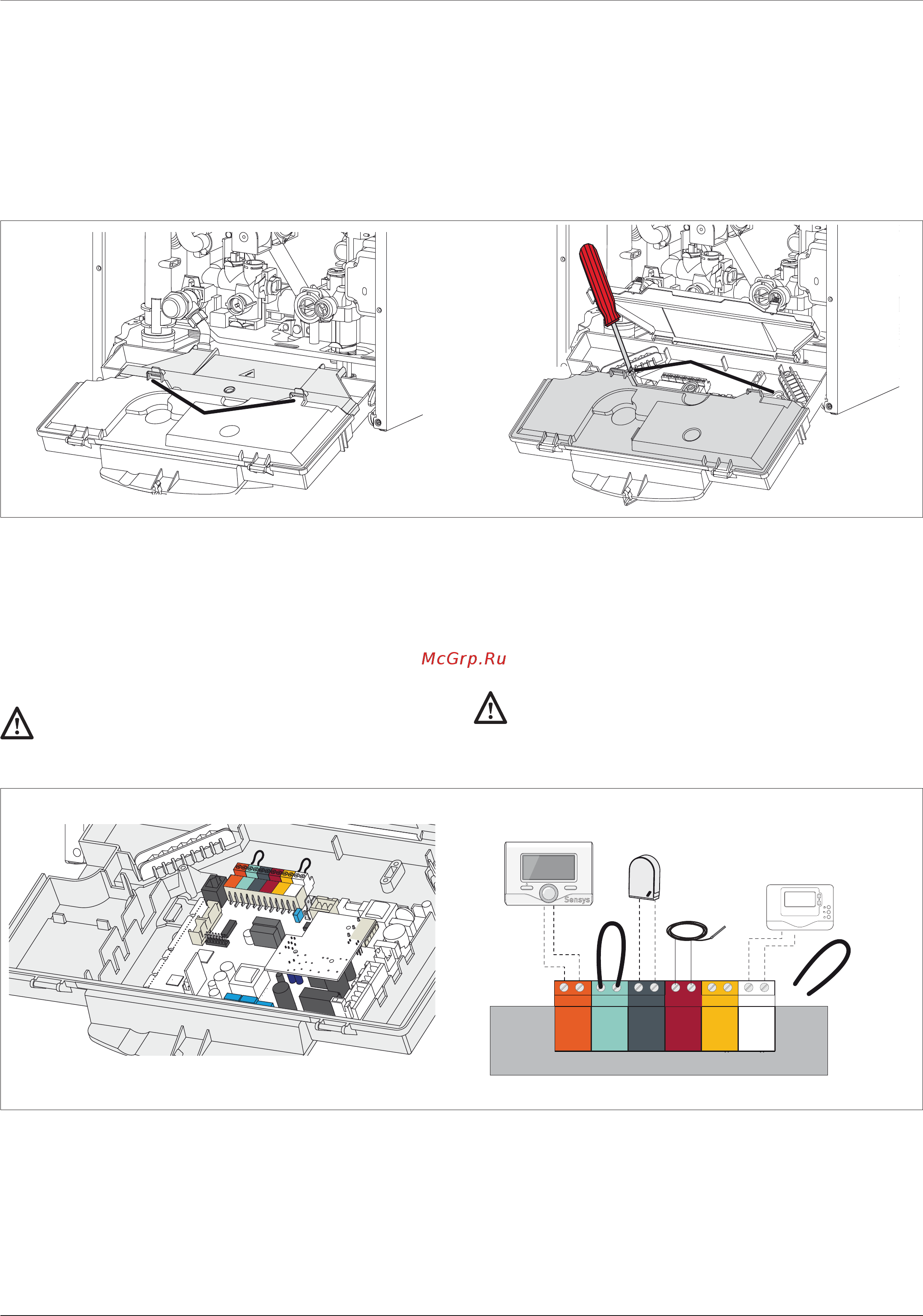

Подключение дополнительных устройств
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- демонтируйте декоративную панель, для чего снимите его с
фиксаторов на приборной панели;
- вывинтите два винта в нижней части передней крышки корпуса
котла и снимите передний кожух;
- потяните на себя панель управления.
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
подключите провода термостата по одному.
− Снимите с клемм перемычку и подключите провода, как
показано на рисунке.
− Убедитесь, что провода подключены надежно и не натягиваются
при открытии и закрытии крышки панели управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
Conectarea Componentelor Periferice
Pentru a avea acces la conexiunile elementelor periferice, procedaţi
astfel:
- opriţi alimentarea electrică a cazanului
- îndepărtaţi carterul extrăgându-l din locaş
- rotiţi panoul de comandă şi trageţi-l spre voi
- deşurubaţi ambele şuruburi ale capacului posterior al locaşului de
instrumente
- decuplaţi clema laterală din dreapta, cea din faţă (dreapta) şi ridicaţi
uşa
Conectarea termostatului de ambianţă
- introduceţi cablul termostatului;
- slăbiţi opritorul de cablu cu o şurubelniţă şi să introduceţi, unul câte
unul, toate cablurile de la termostat;
- conectaţi cablurile la borne, după indicaţiile din gură, îndepărtând
puntea;
- asiguraţi-vă că papucii sunt bine strânşi pe cabluri şi că acestea
nu vor suferi şocuri de tracţiune, la deschiderea sau închiderea
panoului port-instrumente;
- închideţi uşa interioară, uşa port-instrumente şi mantaua frontală.
Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS - = Подключение приборов терморегуляции
(плавного регулирования)
TA2 - Комнатный термостат 2
SE - Наружный датчик температуры
TNK - Tank sensor - CLAS EVO SYSTEM
TA1 - Комнатный термостат 1
Для получения более подробных сведений по
имеющимся принадлежностям см. наши специальные
каталоги соответствующих устройств.
Astfel, aveţi acces la cutia cu borne (vezi g) pentru a conecta:
BUS - = conexiune senzor de camera (dispozitiv modulant)
TA2 - Termostatul de ambianţă 2
SE - Sonda Externă
TNK - Sondă recipient - CLAS EVO SYSTEM
TA1 - Termostatul de ambianţă 1
Atenţie!
Pentru racordarea şi poziţionarea cablurilor perifericelor
opţionale vedeţi recomandările referitoare la instalarea
acestora.
a
b
c
d
BUS
TB
TA2
SE TNK SOL TA1
CN1
Датчик температуры
солнечного коллектора
Temperaturi Sonde Solar
Комнатный термостат 1
Termostatul de ambianţă 1
(*) = CLAS EVO SYSTEM
OK
Sensys
Блок дистанционного
управления
Comandă la distanţă
1234567
Датчик NTC бойлера(*)
Sondă recipient (*)
BUS
T
B
TA2 SE
TNK
SOL
TA1
