описание котла descrierea produsului

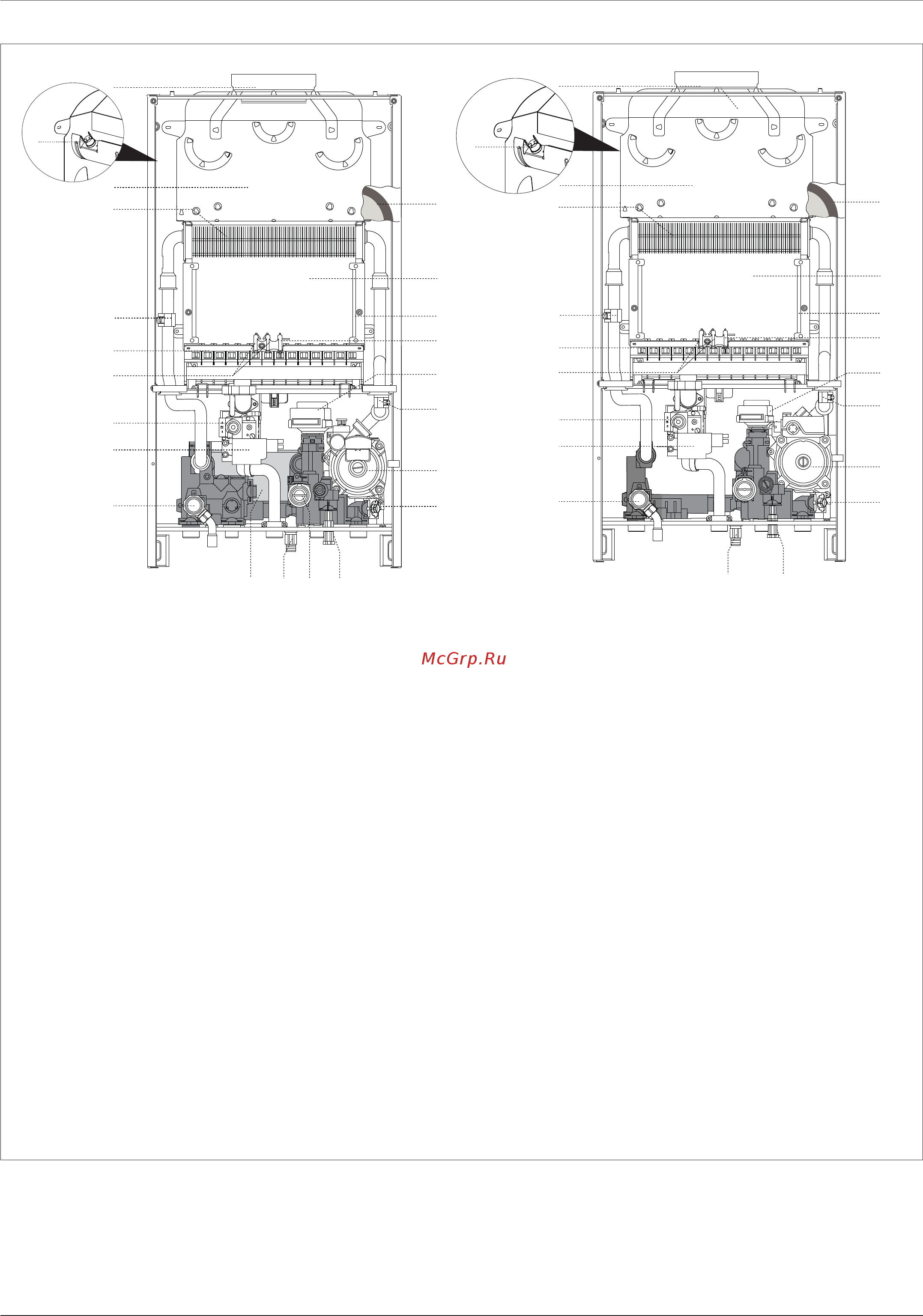

Vedere de AnsambluОбщий вид
Обозначение
1. Патрубок выхода продуктов сгорания
2. Термостат продуктов сгорания
3. Вытяжка продуктов сгорания
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре гвс
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Датчик температуры на возврате из контура отопления
20. Привод трехходового клапана
21. Электрод контроля пламени
22. Теплоизоляционная панель камеры сгорания из
минерального волокна
23. Камера сгорания
24. Расширительный бак
Legenda
1. Racord metalic evacuare gaze arse
2. Sonda de fum
3. Colector de fum
4. Schimbator principal
6. Sonda tur încalzire
7. Arzator
8. Electrod de aprindere
9. Valva gaz
10. Aprinzator
12. Supapa de siguranta 3 bar
13. Schimbator de caldura secundar in placi
14. Robinet de golire
15. Fluxmetru c. Sanitar
16. Robinet umplere
17. Filtru circuit încălzire
18. Pompa de recirculare cu ventil aerisire
19. Sonda retur încalzire
20. Vana cu 3 cai motorizata
21. Electrod aprindere acără
22. Fibră ceramică izolantă (posterioară)
23. Camera di combustione
24. Vas de expansiune
2
1
3
6
7
9
10
12
13 14 15 16
17
18
19
20
21
22
23
24
8
4
1
3
6
7
9
10
12
14 16
17
18
19
20
21
22
23
24
8
4
2
