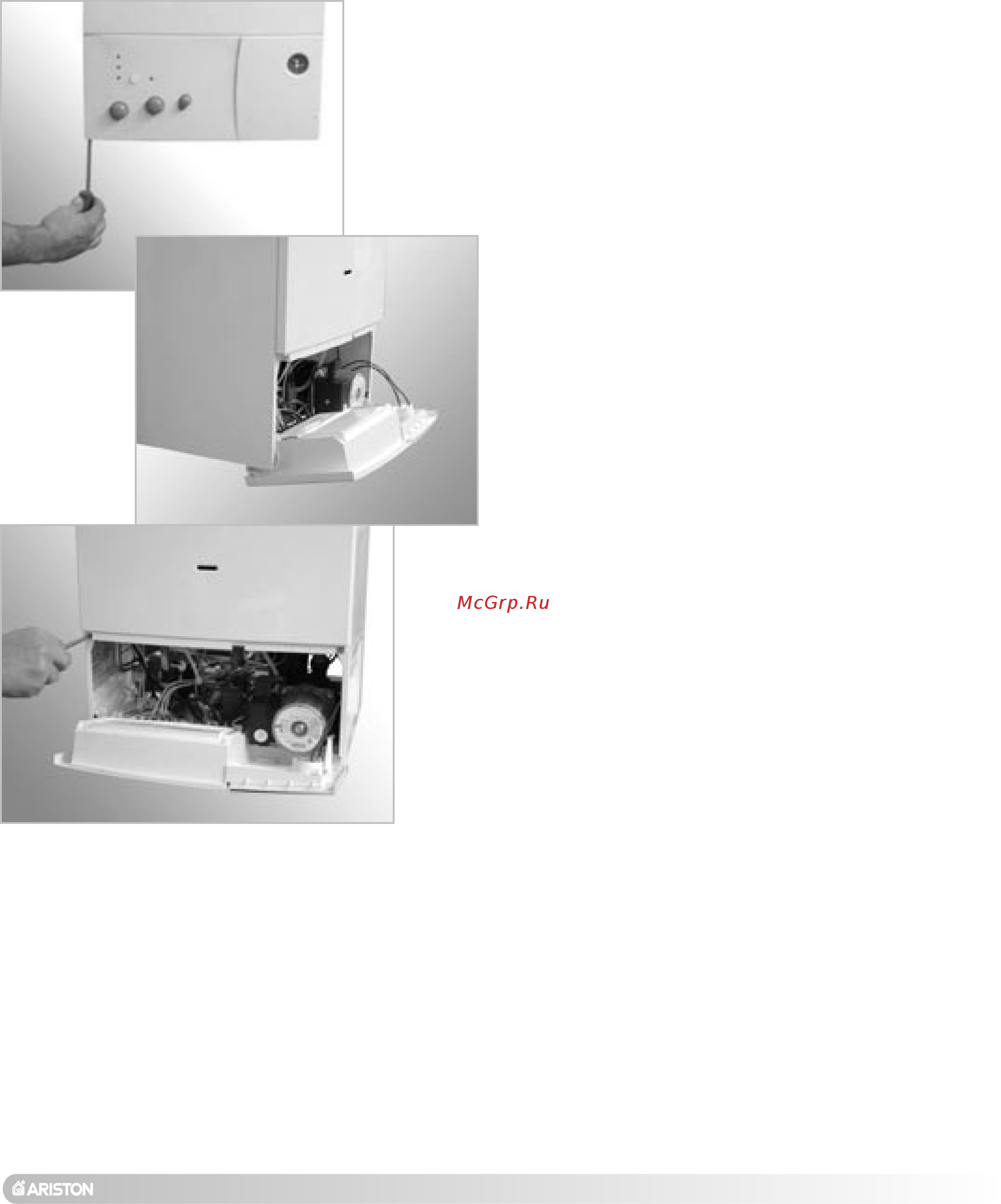

3 3 Снятие кожуха Для снятия кожуха необходимо отвернуть крепежные винты панели управления расположенные в нижней части панели Панель управления опустится Потяните ее на себя и поверните на двух боковых осях Панель зафиксируется в наклонном положении и обеспечит доступ к внутренним узлам котла Чтобы увеличить доступ к внутренним узлам можно поднять панель управления и перевести ее в горизонтальное положение Для снятия передней панели 1 Отвинтите два передних нижних винта 2 Поднимите панель и отсоедините ее от верхних креплений Оставьте котел в таком состоянии до окончания стравливания воздуха для удаления воздушных пробок ослабьте заглушку деаэратора циркуляционного насоса повторно спустите воздух из радиаторов на короткое время откройте кран разбора горячей воды проверьте давление в системе отопления если оно понизилось откройте кран наполнения и доведите давление до 1 бар 3 Проверьте исправность системы отвода отходящих газов 4 Убедитесь что необходимая запорная арматура открыта 5 Откройте газовый кран и проверьте герметичность всех соединений включая основную горелку газовый счетчик не должен регистрировать расхода газа В любом случае проверьте герметичность соединений с помощью мыльной пены и устраните утечки газа если таковые имеют место 6 Нажмите на кнопку О разблокировки зажигания Устройство зажигания зажжет основную горелку если этого не произойдет с первого раза повторите ту же самую операцию 7 Проверьте значение минимального и максимального давления газа на основной горелке и проведите регулировку давлений согласно таблице приведенной в главе 4 3 5 Регулировка рабочего режима 3 4 Первое включение При первом включении аппарата необходимо 1 Убедиться в том что электрические соединения и заземление выполнены правильно и установлен двухполюсный выключатель с минимальным зазором разомкнутых контактов не менее 3 мм заглушка автоматического воздухоотводчика системы отопления ослаблена давление в системе отопления не ниже 1 бар газовый кран закрыт 2 Включить котел выключателем А установив его в положение 1 загорится зеленый светодиод Р установить селектор режима работ С в режим зима Таким образом включится циркуляционный насос через 7 секунд сработает блокировка из за отсутствия пламени й ARISTON Можно осуществить следующие регулировки температуру воды в системе отопления с помощью ручки С температуру воды в контуре ГВС с помощью ручки В Конструкция котла обеспечивает легкий и быстрый доступ к регулировкам рабочего режима достаточно снять нижнюю панель как описывается в параграфе 8 3 затем отвинтить винты и снять заднюю крышку Таким образом открывается доступ к электронной схеме и к следующим компонентам 1 разъем кабеля электропитания 2 плавкие предохранители 3 потенциометр медленного зажигания уже тарирован на фабрике для газа для которого предназначен котел 4 ТХ 23 MFFI мощность врежимеотоплениярегулируетсяпотенциометром от 15 кВт до максимальной на производстве мощность настраивается на 70 от максимальной Важно Для обеспечения заявленных характеристик при любом типе установки рекомендуется не устанавливать мощность в режиме отопления ниже 15 кВт ТХ 27 MFFI потенциометр максимальной тепловой мощности отопления регулируемой от минимальной до максимальной тарирован на фабрике на 70 от максимальной тепловой мощности отопления 5 переключатель для регуляции задержки зажигания устанавливается на фабрике на две минуты положение В смотреть параграф 2 12 6 переключатель для низкотемпературных или стандартных агрегатов смотреть парагр 2 12 7 переключатель регуляции удаления продуктов сгорания см электрическую схему которая в положении А включает вентиляцию устройство выходит с фабрики отключенным положение В смотреть параграф 2 12 8 разъем подсоединения таймера опция 9 разъем для подсоединения Дистанционного управления Clima Manager опция 743 11
