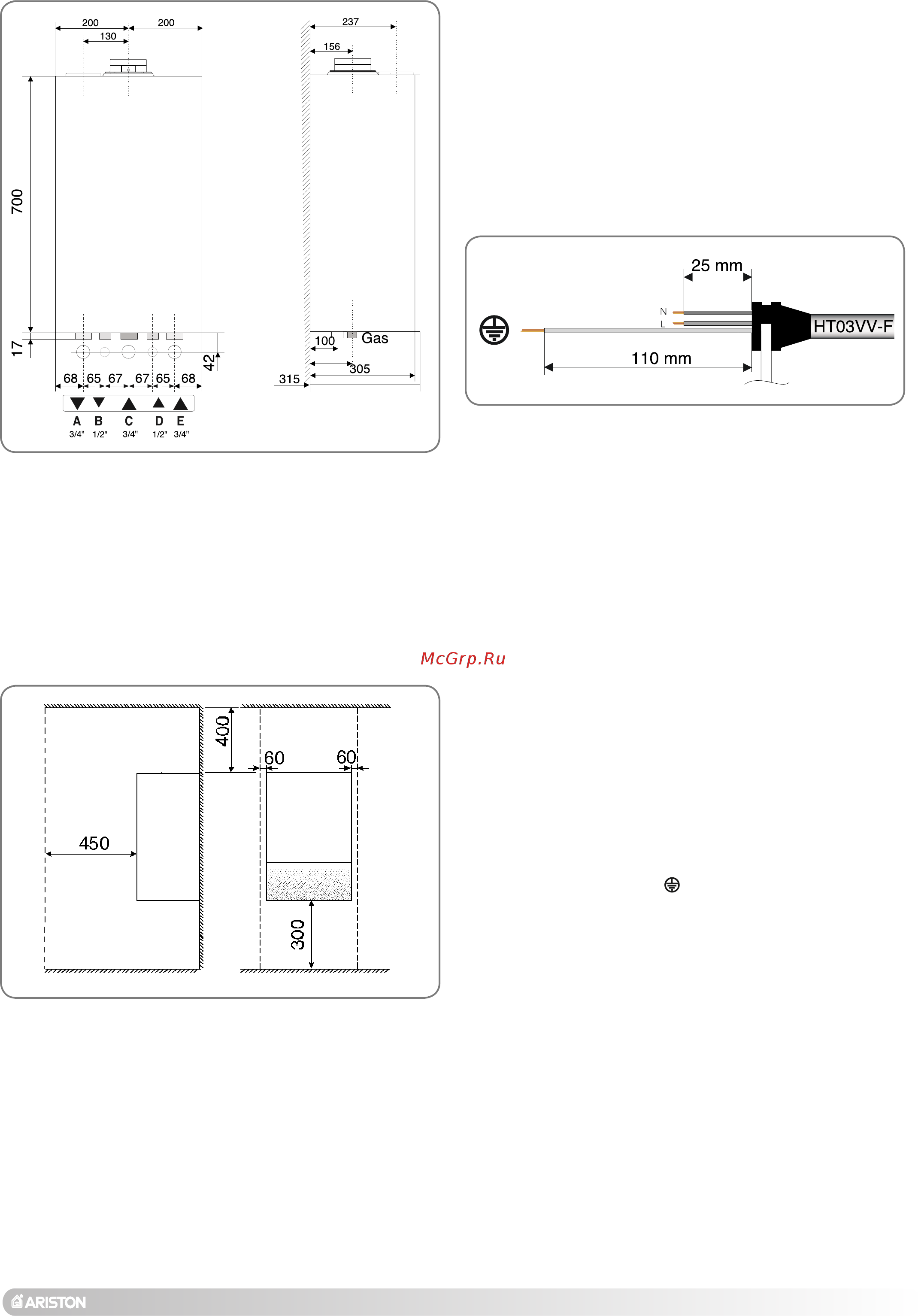

2 3 Габаритные размеры 2 6 Подключение к электрической сети Для наибольшей безопасности необходимо провести тщательную проверку цепей электропитания и заземления котла так как изготовитель не несет ответственности за поломки вызванные отсутствием заземления котла или неисправностями в системе электропитания Убедитесь что напряжение и частота системы электропитания соответствуют указанным на идентификационной табличке а сечения проводов максимальной потребляемой электрической мощности Котел работает на переменном токе в таблице технических данных указана также максимальная потребляемая электрическая мощность Убедитесь что соблюдена полярность подключения фазы и нуля Обозначения А Подача в систему отопления В Выход горячей воды С Подача газа О Вход холодной воды Е Возврат из системы отопления 2 4 Минимальные расстояния Минимальные расстояния необходимые для проведения работ по техническому обслуживанию нормального Внимание Подсоединение к электрической цепи должно быть без разъемов и иметь двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм В случае замены кабеля электропитания используйте провода с аналогичными характеристиками сечение 3x0 75 внешний максимальный диаметр 8мм Подсоединение к клеммной коробке находящейся внутри панели управления осуществляется следующим образом открыть панель управления как указано в параграфе 3 3 отвернуть два винта верхней крышки чтобы получить доступ к клеммной коробке вытянуть старый кабель и вставить новый в тот же держатель и также закрепить его вставить новый кабель в резиновый уплотнитель А как изображено на рисунке уложить кабель таким образом чтобы паз уплотнения совпал с гнездом панели голубой провод соединятся с клеммой обозначенной буквой Ы ноль коричневый провод соединяется с клеммой обозначенной с буквой Т фаза Желто зеленый провод земля подсоединяется к клемме обозначенной символом расположенной на задней части панели управления внутри котла 2 7 Подсоединение газа 2 5 Размещение котла Для установки котла в идеально вертикальном положении используйте уровень Закрепите котел к стене используя прилагаемый монтажный шаблон и комплект крепежа Подробнее см инструкции к монтажному комплекту и комплекту вытяжной системы й ARISTON Котел предназначен для работы с газами группы семейства Н2НЗ см таблицу Использование типов газа главы 4 При необходимости использования другого типа пункт 4 1 Поставить запорный кран имеющийся в соединений Перед подсоединением рекомендуется прочистить и продуть газовые трубопроводы Н второго различных газа см комплекте тщательно 743 5
