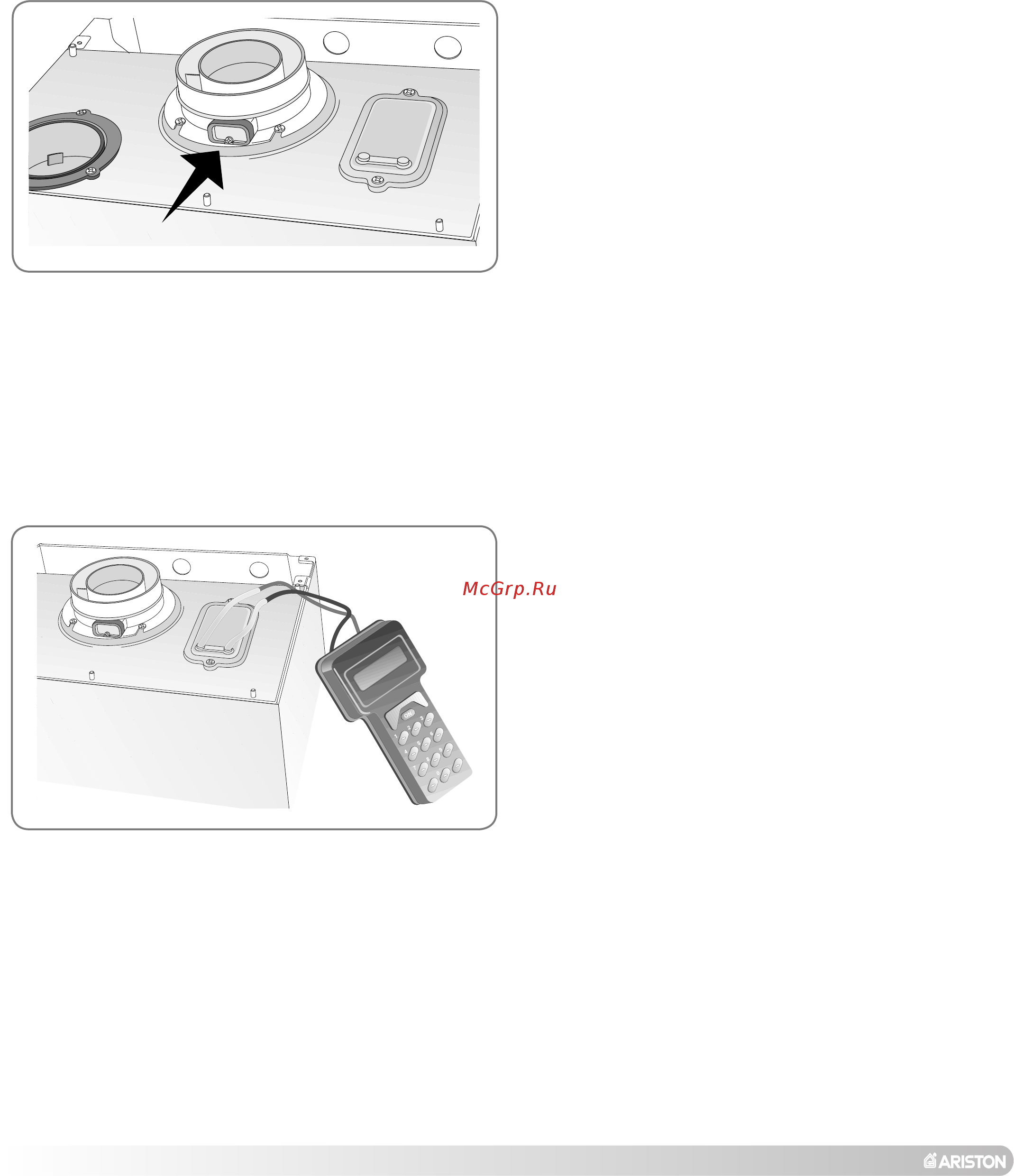

3 6 Анализ продунтов сгорания Котел имеет на внешней части устройства отвода отходящих газов два отверстия для измерения температуры отходящих газов и концентрации в них О2 СО2 и т д Для доступа к отверстиям надо вывернуть винты и снять металлическую пластину и уплотнение Оптимальным режимом работы котла при проведении замеров состава дыма является режим трубочист нажать кнопку RESET Н на 10 секунд при этом будет мигать желтый индикатор Е на нормальный режим котел можно перевести ручкой А ON OFF или через 5 минут котел автоматически переключится сам После проведения замеров уплотнение и металлическую пластину необходимо вернуть на прежнее место 3 7 Контроль отвода продунтов сгорания В котле контролируется процесс всасывания воздуха отвода продуктов сгорания Это позволяет установить что некоторые случаи погасания основной горелки не являются следствием отсутствия тяги Подсоединив дифференциальный манометр к отводу test можно измерить значение ДР срабатывания пневмореле Для стабильной работы котла это значение не должно быть менее 0 55 23 kW 0 60 27 kW мбар при работе на максимальной мощности значения 0 4 бар эта система защиты останавливает котел Для приведения котла в рабочее состояние выключите и включите несколько раз выключатель электропитания А 3 Перегрев Если температура на выходе из первичного теплообменника котла превысит 105 С эта система защиты останавливает котел При этом загорается красные светодиоды О и Н Для приведения котла в рабочее состояние необходимо чтобы он остыл до рабочей температуры после этого нажать кнопку О 4 Защита от образования накипи Эта система защиты препятствует образованию накипи во вторичном теплообменнике благодаря контролю температуры воды в контуре ГВС 61 С и контролю температуры воды в первичном теплообменнике при работе котла в режиме ГВС 72 С 5 Система защиты от заморозков Котел оснащен специальным устройством которое в случае понижения температуры до 8 С включает циркуляционный насос в режиме отопления Если температура опускается ниже 3 С то включается на минимальной мощности горелка и при достижении температуры 33 С котел выключается Это устройство активно как в режиме ЗИМА так и в режиме ЛЕТО Это устройство срабатывает только в нормально работающем котле и при условии что давление в системе отопления находится в рабочем диапазоне котел подключен к электропитанию в котел поступает газ 6 Защита циркуляционного насоса Для защиты циркуляционного насоса от блокировки предусмотрено включение насоса на 20 сек через каждые 21 час после последнего выключения 7 Контроль отвода отходящих газов Данный контроль осуществляется непрерывно и блокирует работу котла в случае каких либо отклонений Остановка котла носит временный характер при этом загорается световой индикатор Е работа возобновляется при нормализации условий отвода отходящих газов 8 Блокировки по системам защиты При каждом включении котла электронная плата осуществляет ряд внутренних тестов исполнительных устройств в случае возникновения неисправностей она блокирует работу котла до устранения этих неисправностей 3 9 Слив воды из гидравлической системы 3 8 Системы защиты нотла Котел снабжен следующими системами защиты 1 Отсутствие пламени Если в течение 7 секунд с момента начала зажигания основная горелка не загорается эта система защиты регистрирует отсутствие пламени в камере сгорания и блокирует подачу газа на основную горелку При этом загорается светодиод О Для приведения котла в рабочее состояние нажмите кнопку С газовый кран должен быть открыт 2 Отсутствие циркуляции Если реле минимального давления прессостат циркуляционного насоса не подтверждает минимального 12 743 Слив воды из системы отопления Не рекомендуется часто сливать воду из системы отопления поскольку частая замена воды способствует образованию накипи внутри котла и коррозии труб Если неработающий котел оставляется при температуре окружающей среды ниже 0 С рекомендуется добавить в находящуюся в воду системы отопления антифриз или слить воду из котла и гидравлических систем Слив воды из системы отопления производится в следующем порядке 1 выключите котел 2 вручную откройте сбросной клапан на 3 бар и слейте воду в емкость или через шланг 3 слейте воду из самых нижних точек системы отопления там где они имеются Слив воды из систем водоснабжения При любой угрозе заморозков из систем холодного и горячего водоснабжения должна быть слита вода Действуйте в следующем порядке закройте общий кран подачи холодной воды откройте все краны разбора горячей и холодной воды слейте воду из самых нижних точек там где они имеются S ARISTON
