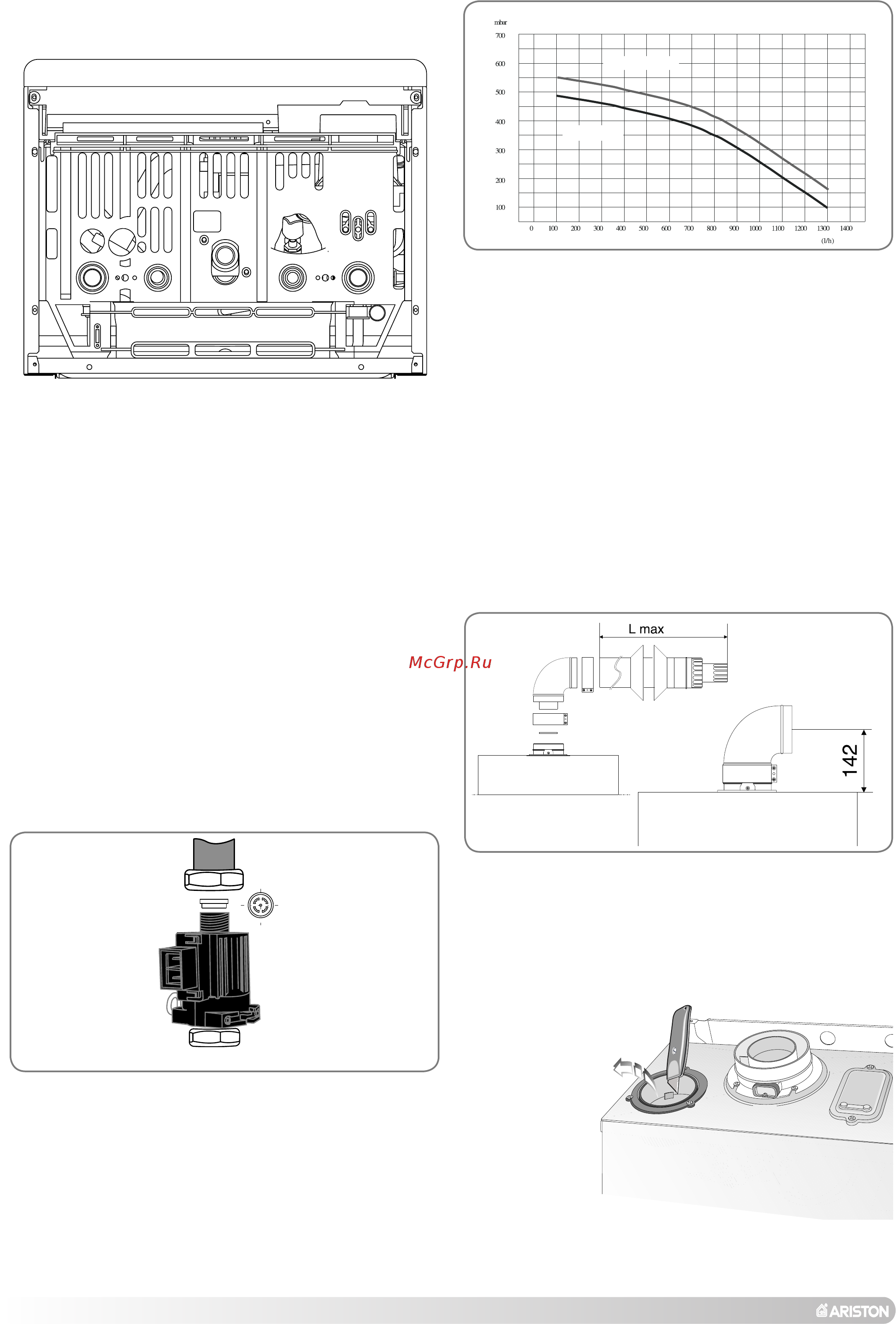

2 8 Гидравлическое подсоединение ВИД СНИЗУ Обозначения А Подача в систему отопления В Выход горячей воды С Подвод газа О Вход холодной воды Е Возврат из системы отопления Р Кран наполнения подпитки С Сбросной клапан На рисунке показаны места подключения к гидравлической и газовой системам котла Сведения о подключении котла содержатся в инструкции прилагаемой к комплекту соединений Убедитесь что максимальное давление в водопроводной сети не превышает 6 бар если давление более высокое необходимо установить редуктор давления Минимальное рабочее давление устройств регулирующих приготовление горячей воды составляет 0 2 бар только для моделей М В случае большого расхода воды можно поставить перед датчиком протока ГВС ограничитель протока как показано на рисунке Для того чтобы котел нормально функционировал при плохой циркуляции воды или при наличии в системе отопления термостатических вентилей системы отопления с переменным гидравлическим сопротивлением он снабжен автоматическим обводным каналом бай пасс Выпускное отверстие сбросного клапана сверхдавления должно быть подсоединено к выпускному сильфону с возможностью его зрительного контроля с тем чтобы в случае его срабатывания избежать причинения ущерба людям домашним животным и имуществу за который производитель не несет никакой ответственности 2 9 Подсоединение трубопроводов всасывания воздуха и отвода продуктов сгорания Котел рассчитан как на подсоединение коаксиальных труб отвода продуктов сгорания всасывания воздуха так и на использование раздельных труб В этом случае применяется специальный переходник который устанавливается на выпускном патрубке а труба всасывания воздуха подсоединяется к воздухозаборному отверстию Для этого необходимо 1 Удалить заглушку воздухозаборного отверстия с помощью соответствующего инструмента 2 Вставить колено внутрь до упора Использование прокладок или герметика не обязательно При определении конфигурации и размеров трубопроводов и радиаторов системы отопления необходимо учитывать остаточное давление зависящее от мощности циркуляционного насоса и представленное на графике 6 743 S ARISTON
