Ariston tX 23 MFFI [4/36] Общий вид

Содержание

• Исп пи 1
• Й а 15тоы 1
• Ucr ru 2
• Техническая инструкция по установке 3 2
• Ucr ru 3
• Общие сведения 3
• Оглавление 3
• Описание аппарата 3
• Общий вид 4
• Предупредительные меры 4
• Требования к размещение котла 4
• Установка 4
• Габаритные размеры 5
• Минимальные расстояния 5
• Подключение к электрической сети 5
• Подсоединение газа 5
• Размещение котла 5
• Воздуха и отвода продуктов сгорания 6
• Гидравлическое подсоединение 6
• Подсоединение трубопроводов всасывания 6
• Подключение комнатного 8
• Термостата таймера 8
• Рййййёт 9
• Электрическая схема обозначения 9
• Ввод в эксплуатацию 10
• Гидравлическая схема 10
• Подготовка к эксплуатации 10
• Первое включение 11
• Регулировка рабочего режима 11
• Снятие кожуха 11
• Анализ продунтов сгорания 12
• Контроль отвода продунтов сгорания 12
• Системы защиты нотла 12
• Слив воды из гидравлической системы 12
• Использование различных типов газа 13
• Регулировка газовой системы 13
• Символика идентификационной таблички 14
• Техническое обслуживание 14
• Технические данные 15
• Epkataztazh 16
• Ezh ze aeitoypha 16
• Ezh ze aeltoypna 16
• Nepiexomena 16
• Tcvikéq npoeisonoinoeiq 16
• Tenika 16
• Texnika xapakthpiztika 16
• Zynthphzh 16
• Kanonizmoz kináynoz 17
• Kavovioiioí aotjxxaeíaq 17
• Kanonizmoe kinaynos 18
• Dnoipq 19
• Efkataztazh 19
• Npiv tqv eykaïàotaoq 19
• Npoeisonoiqaeiç 19
• Прохохн 19
• Eaáxioteq anootáoeiq 20
• Npozoxh 20
• Tonoqétqoq aépqta 2 zúvseoq aepíou 20
• Yspauaikq oúvóeoq 20
• Zùvôeoq aywywv avappô0qoqç kai 21
• Апаушуич kauoaepicuv 21
• Проеохн 21
• Haektpikq oúvseaq 24
• Shmantiko 24
• Yópauaikó óiáypappa 24
• Zúvóeaq 0ep ioatátq nepipáaaovtoq 24
• Avoiyiia 26
• Aépqta 26
• Enioeqphsh aebhta 26
• Flívakaq xe p otn 26
• Nepipaquatoq 26
• Oóqvíeq 26
• Eowtepikrí ein0 á pr gr тои aeßqta 27
• Esh se aeltoypria 28
• Npoetolfiaoía yia tqv aeitoupyía 28
• Ripwto ávauua 28
• Puqiiíoeiq aeitoupyíaq 29
• Puqp oeiq aepíou 29
• Aépio g20 30
• Kathropia ii2h3 duaikó aépio 30
• Púepiaq laxúoq eépuavoqq 30
• Púepiaq laxúoq eépuavoqq yvpaépio g30 30
• Yypaepio 30
• Yypaépio 30
• Aaaayn aepíou 31
• Aeßqra 31
• Zuotqiiata npoataoíaq 31
• Aváauoq tqq kaúoqq 32
• Eaeyxoq anaycoyóq kauoaepíwv 32
• Aiaóikaoía ekkévwaqq tqq 33
• Eykatáataoqq 33
• Zynthphzh 33
• Mffi 27 mffi 34
• Texviká xapcxktnpiatiká 34
• Merloni termosanitari s p a 36
• Merloni termosanitari spa 36
• Ооо мерлони термосанитари русь 36

Похожие устройства

• Ariston tX 27 MFFI Инструкция по эксплуатации
• Ariston tX 27 MFFI Инструкция по монтажу
• Ariston Uno 24 MI Инструкция по эксплуатации
• Ariston Uno 24 MI Инструкция по монтажу
• Ariston Uno 24 MFFI Инструкция по эксплуатации
• Ariston Uno 24 MFFI Инструкция по монтажу
• Ariston CLAS System 15 FF Инструкция по эксплуатации
• Ariston CLAS System 24 FF Инструкция по эксплуатации
• Ariston CLAS System 28 FF Инструкция по эксплуатации
• Ariston CLAS System 32 FF Инструкция по эксплуатации
• Ariston CLAS System 15 СF Инструкция по эксплуатации
• Ariston CLAS System 24 СF Инструкция по эксплуатации
• Ariston CLAS System 28 СF Инструкция по эксплуатации
• Ariston GENUS PREMIUM 24 Инструкция по эксплуатации
• Ariston GENUS PREMIUM 24 Инструкция по монтажу
• Ariston GENUS PREMIUM 24 Паспорт
• Ariston GENUS PREMIUM 30 Инструкция по эксплуатации
• Ariston GENUS PREMIUM 30 Инструкция по монтажу
• Ariston GENUS PREMIUM 30 Паспорт
• Ariston GENUS PREMIUM 35 Инструкция по эксплуатации

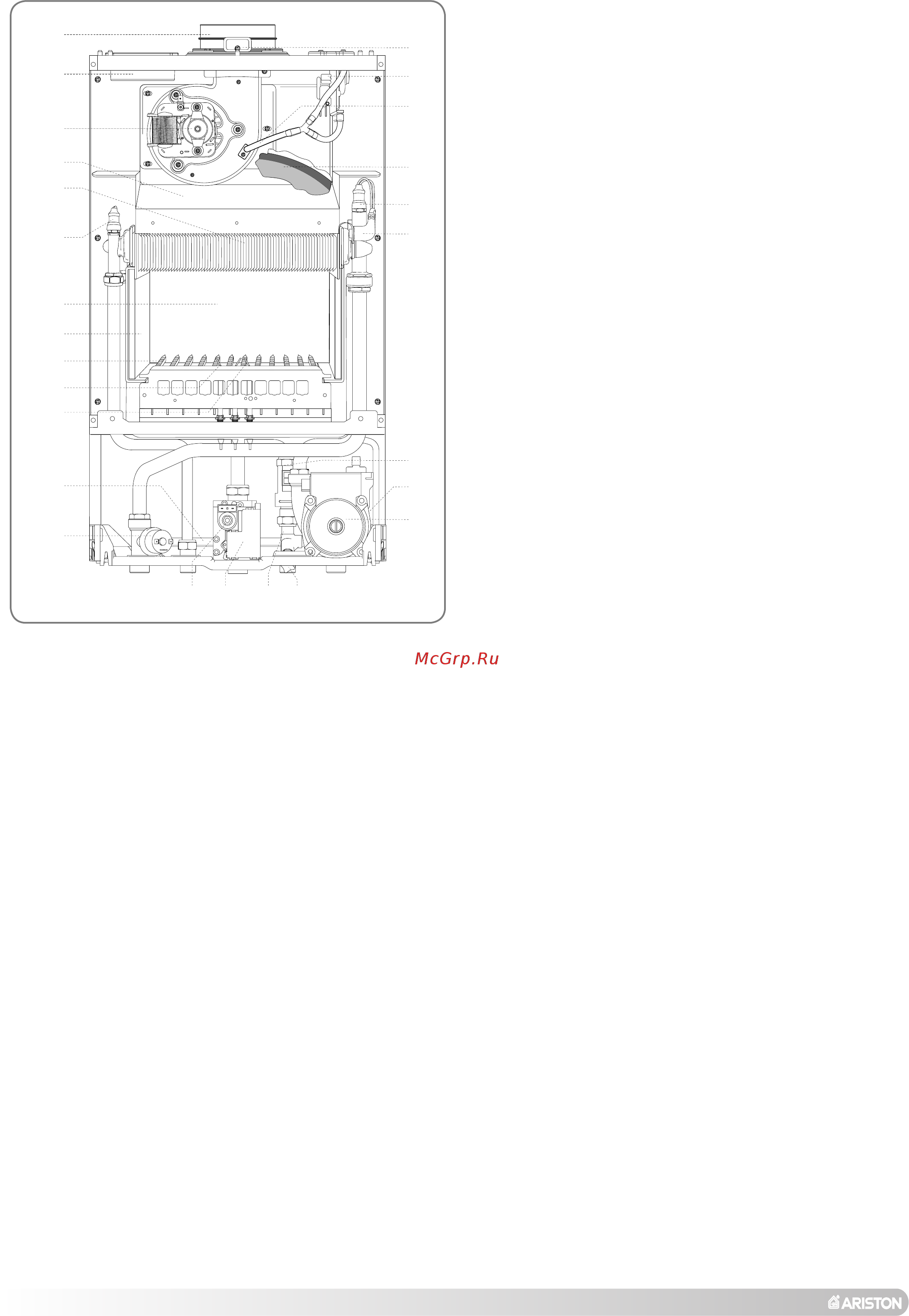

1 2 Общий вид 2 УСТАНОВКА Установка монтаж и первое включение котла должны осуществляться квалифицированным персоналом в соответствии с требованиями СНиП РФ 2 04 08 87 Правил безопасности в газовом хозяйстве Правил пожарной и электробезопасности 2 1 Предупредительные меры Котел служит для нагрева воды до температуры ниже температуры кипения Данный котел подсоединяется к системе отопления и к сети разбора горячей воды с учетом его мощности и характеристик См технические характеристики Перед установкой котла необходимо Тщательно промыть все трубы гидравлической системы чтобы избежать нарушений в работе котла из за загрязнения Убедиться что котел предназначен для работы на выбранном типе газа тип газа указан на упаковке При использовании дымохода для удаления продуктов сгорания необходимо убедиться что дымоход имеет хорошую тягу не засорен и что в дымоход не отводятся отработанные газы других устройств за исключением случаев предусмотренных вышеуказанными нормативными документами При использовании уже имеющихся дымоходов необходимо убедиться что они прочищены и не имеют препятствий удалению продуктов сгорания Если используемая вода имеет жесткость выше 25 француз ских градусов в целях избежания образования накипи или коррозии в котле необходимо воду обработать Помните что даже тонкие отложения на внутренних поверхностяхтеп лообменника котла вследствие их низкой теплопроводности при водят к перегреву котла и вытекающим из этого негативным последствиям 1 Коллектор отвода продуктов сгорания забора воздуха 2 Отверстие для забора воздуха 3 Электровентилятор 4 Вытяжной колпак 5 Комбинированный сдвоенный теплообменник 6 Датчик температуры горячей воды 7 Камера сгорания 8 Термоизоляционная панель из керамического волокна 9 Горелка 10 Датчик наличия пламени 11 Электроды зажигания 12 Автоматический обводной канал бай пасс 13 Реле прессостат минимального давления 14 Газовый клапан 15 Устройство зажигания 16 Водяной фильтр 17 Кран заполнения подпитки 18 Циркуляционный насос с автоматическим воздухоотводчиком 19 Сбросной клапан на 3 бар 20 Датчик потока 21 Термостат перегрева 22 Датчик температуры системы отопления 23 Расширительный бак 24 Отверстие для контроля работы вентилятора 25 Прессостат удаления продуктов сгорания пневмореле 26 Отверстие для анализа отходящих газов 4 743 1 французский градус жесткости воды 1 г СаСО в 100 000 г воды ОБЯЗАТЕЛЬНО ОБРАБАТЫВАЙТЕ ВОДУ В СЛЕДУЮЩИХ СЛУЧАЯХ а системы отопления большой протяженности с большим количеством используемой воды б частая подпитка водой системы отопления в наличия системы горячего водоснабжения ГВС В случае частичного или полного слива воды из системы отопления вновь заливаемая вода должна быть обработана 2 2 Требования к размещение котла Котлы типа С аппараты в которых камера сгорания подвод воздуха и отвод продуктов сгорания герметично отделены от помещения где установлен аппарат могут устанавливаться в любых помещениях Установка не зависит от объема помещения и условий вентиляции Котел должен устанавливаться на капитальной стене доступ к частям под напряжением должен быть закрыт Чтобы обеспечить нормальную работу котла температура воздуха в помещении где установлен котел должна соответствовать техническим данным Котел должен быть защищен от атмосферных воздействий При выборе места установки котла для нормального доступа ко всем узлам и устройствам котла необходимо соблюдать ограничения по минимальным расстояниям до близлежащих предметов и поверхностей см параграф 7 4 S ARISTON
