ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА И ОБЕСПЕЧЕНИЕ

БЕЗОПАСНОСТИ

Для безопасной работы котла необходимо установить и привести в рабочее состояние следующие

элементы (поставляются в качестве опции):

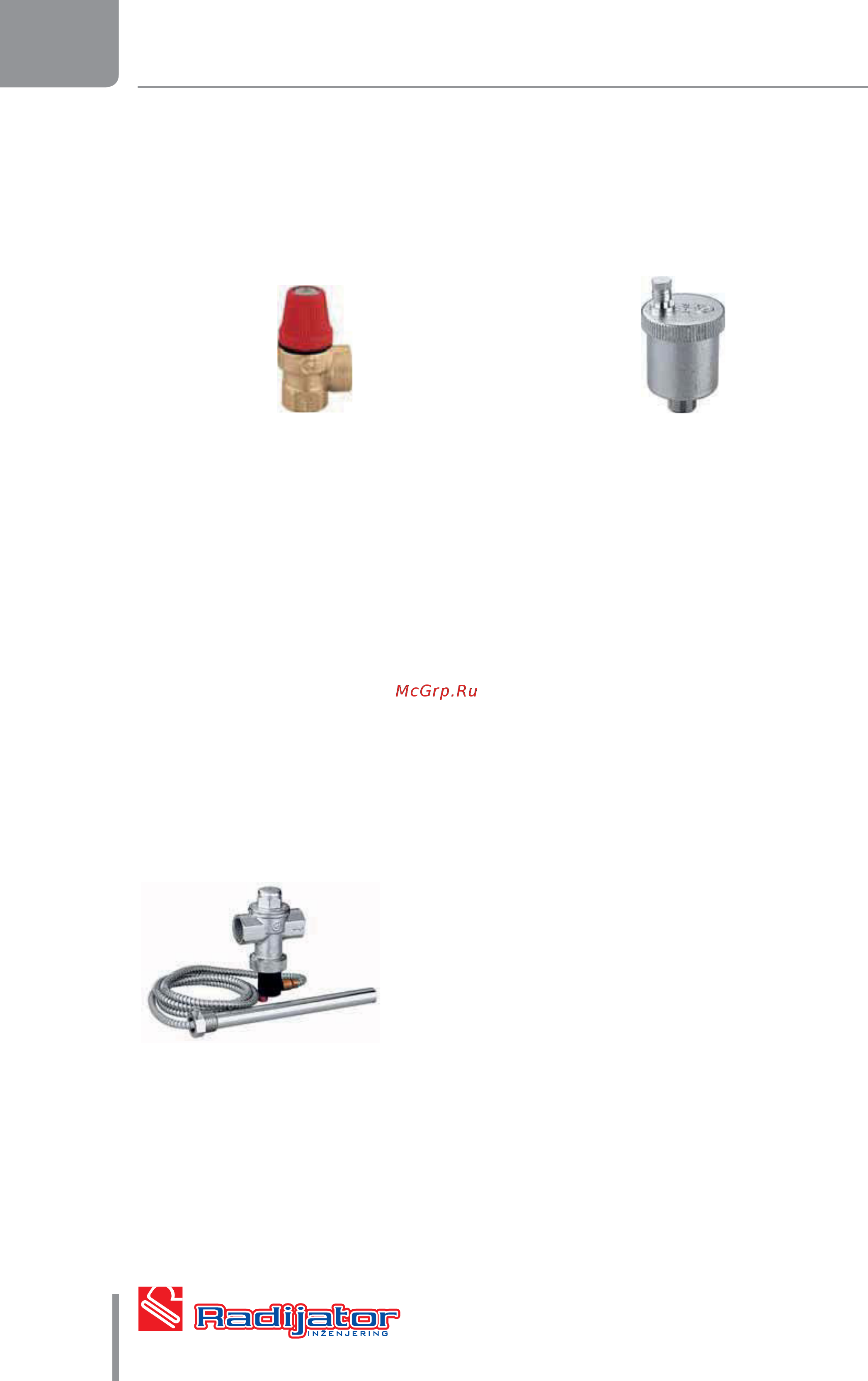

Предохранительный клапан и воздухоотводчик

Предохранительный клапан Автоматический воздухоотводчик

• Предохранительный клапан должен иметь присоединительный диаметр 1/2 дюйма, и

откалиброван на максимальное давление в 3 бар.

Этот защитный элемент должен выдерживать краткосрочные повышения температуры

и давления, а также его работе не должно препятствовать использование в качестве

теплоносителя низкотемпературных незамерзающих жидкостей. Обычно в месте установки

предохранительного клапана также устанавливают воздухоотводчик и манометр, так что

три эти элемента вместе составляют группу безопасности котла. Необходимо периодически

проверять предохранительный клапан на возможность блокировки.

• Предохранительный клапан должен быть установлен на самой высокой точке котла и как

можно ближе к нему. Линия между предохранительным клапаном и котлом не должна

иметь никакой запорной арматуры. Для подключения предохранительного клапана

существует специальный патрубок. Запрещено заужение диаметров линий присоединения

предохранительных устройств.

• Дренажная линия, подключенная к предохранительному клапану должна иметь диаметр не

менее, чем дренажное отверстие на предохранительном клапане. Кроме того, не допускается

применение более чем одного отвода с радиусом R > 3D.

Термопредохранительный клапан

Этот предохранительный элемент необходим для предотвращения перегрева котла. Далее он

будет обозначен аббревиатурой ТПК.

• В процессе работы котла может возникнуть критичная ситуация, когда теплоноситель в

системе отопления закипает и превращается в пар, в таких случаях предохранительный

клапан не может обеспечить безопасность гидравлической системы. По этой причине,

установка ТПК является обязательной. В зависимости от применяемой мощности котла и

действующих норм установка этого клапана может быть обязательна как для части так и для

всего котельного оборудования без разграничения тепловой мощности.
