18
TKAN 60-300
ИНСТРУКЦИИ ПО УСТАНОВКЕ

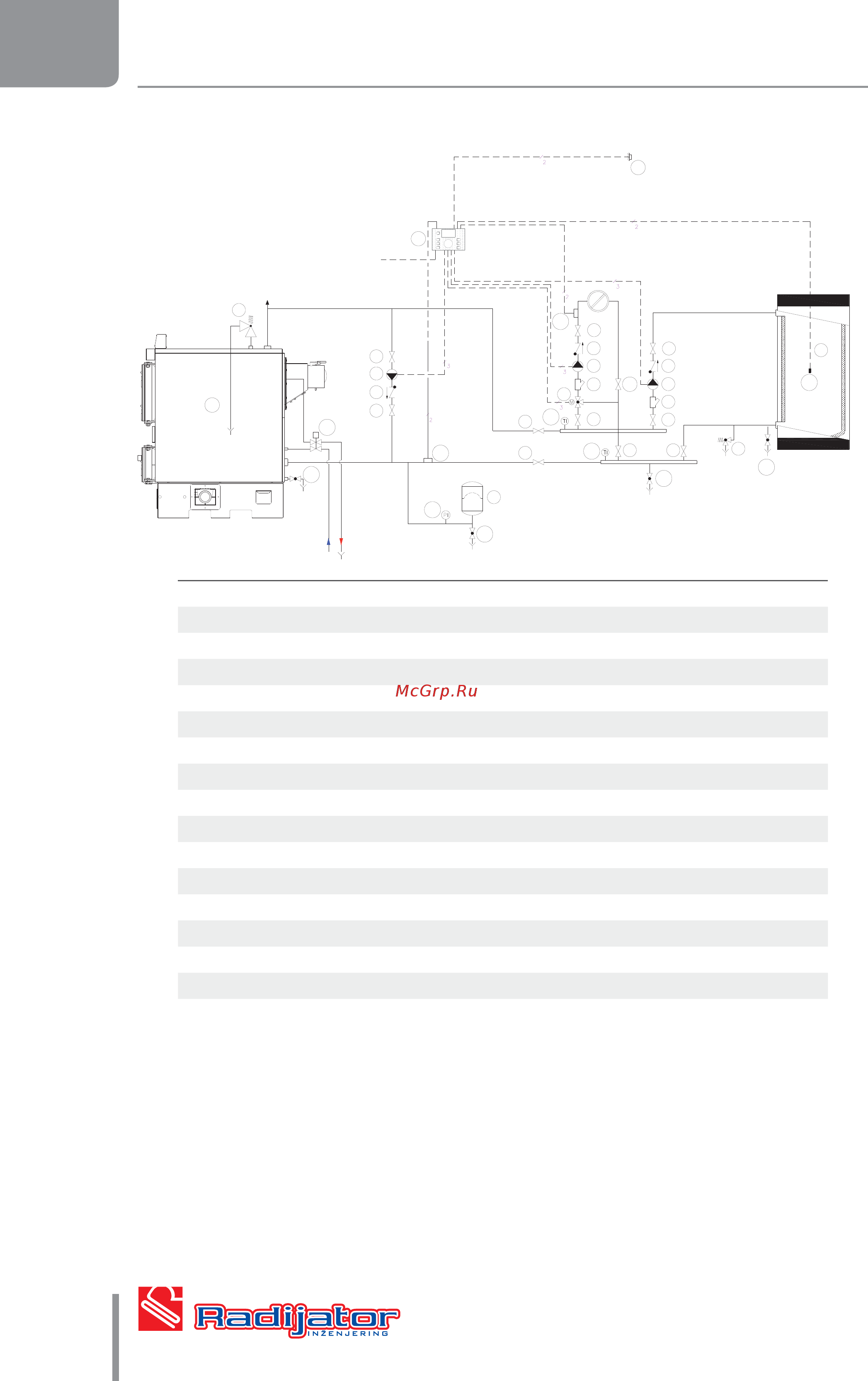

ГИДРАВЛИЧЕСКАЯ СХЕМА
230VAC
ULAZ HLADNE VODE
1
2
4
4
3
2
3
4
5
2
2
5
3
4
6
7
9
8
10
11
12
15
14
13
4
4
13
13
16
9
13
14
4 4
4
4
17
12
1. Котел TKAN
2. Циркуляционный насос (шунтирующий)
3. Обратный клапан
4. Запорный клапан
5. Сетчатый фильтр
6. Расширительный бак
7. Буферная емкость
8. Трехходовой сместельный клапан
9. Предохранительный клапан
10. Климатический контроллер
11. Датчик уличной температуры
12. Датчик температуры теплоносителя на возврате в котел
13. Патрубок для слива и заполнения
14. Термометр
15. Манометр
16. ТПК
17. Датчик температуры воды в бойлере
