ОПИСАНИЕ КОТЛА
1
2
3
4

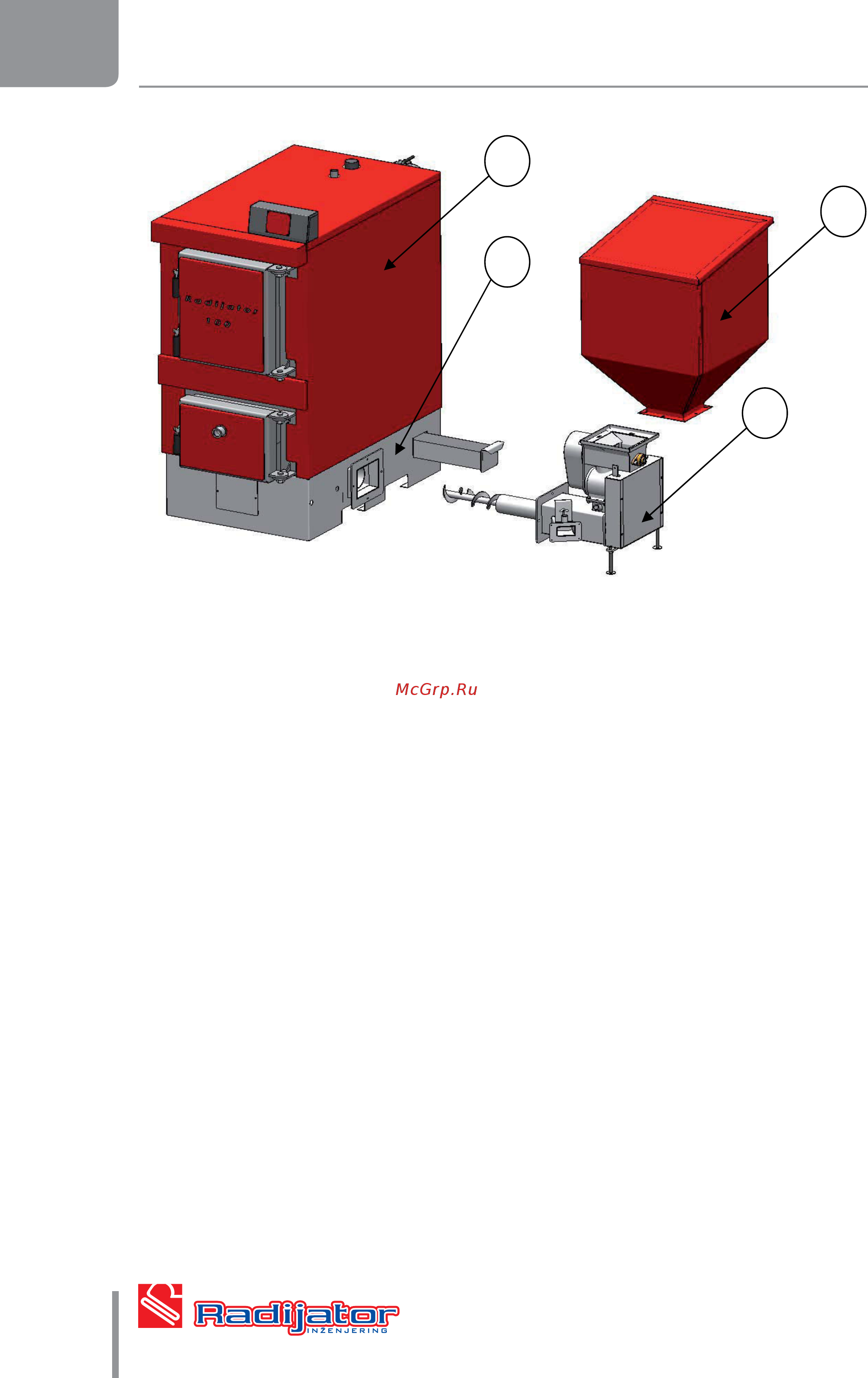

Котлы серии TKAN могут быть оснащены дополнительным оборудованием, например системой
пневматической очистки конвективных поверхностей. Помните, что дополнительное оборудо-
вание должно заказываться вместе с котлом.
Дополнительное оборудование:
- Бункеры большего объема к котлу. Размеры стандартных бункеров приведены в таблице
ниже. При необходимости возможно изготовление бункера большего объема.
- Полуавтоматическая очистка топки котла. Для котлов TKAN 80-300 система поставляется в
комплекте.
- Комплект колосниковых решеток для сжигания дерева и древесного угля. Этот ком-
плект может быть заказан и установлен после поставки котла.
- Автоматическая очистка конвективных поверхностей. Дымогарные трубы котла могут
очищаться от пепла с помощью автоматической пневматической системы, использующей воздух
под давлением. Система состоит из автоматики, пневматических клапанов, воздуховодов и др. Си-
стема должна заказываться вместе с котлом.
