ACV BOILER TKAN 100 [24/31] Руководство пользователя
![ACV BOILER TKAN 100 [24/31] Руководство пользователя](/views2/1407285/page24/bg18.png)
Индикатор работы Устройства Розжига: Загорается при включении Устройства Розжига.
Индикатор работы на Твердом Топливе: Загорается при работе на Твердом Топливе.
Индикатор запроса на нагрев Т1: Загорается при активации запроса на нагрев Т1.
Индикатор запроса на нагрев Т2: Загорается при активации запроса на нагрев Т2.
Индикатор включения Таймера рабочего
времени:
Загорается при замыкании контактов Таймера
рабочего времени

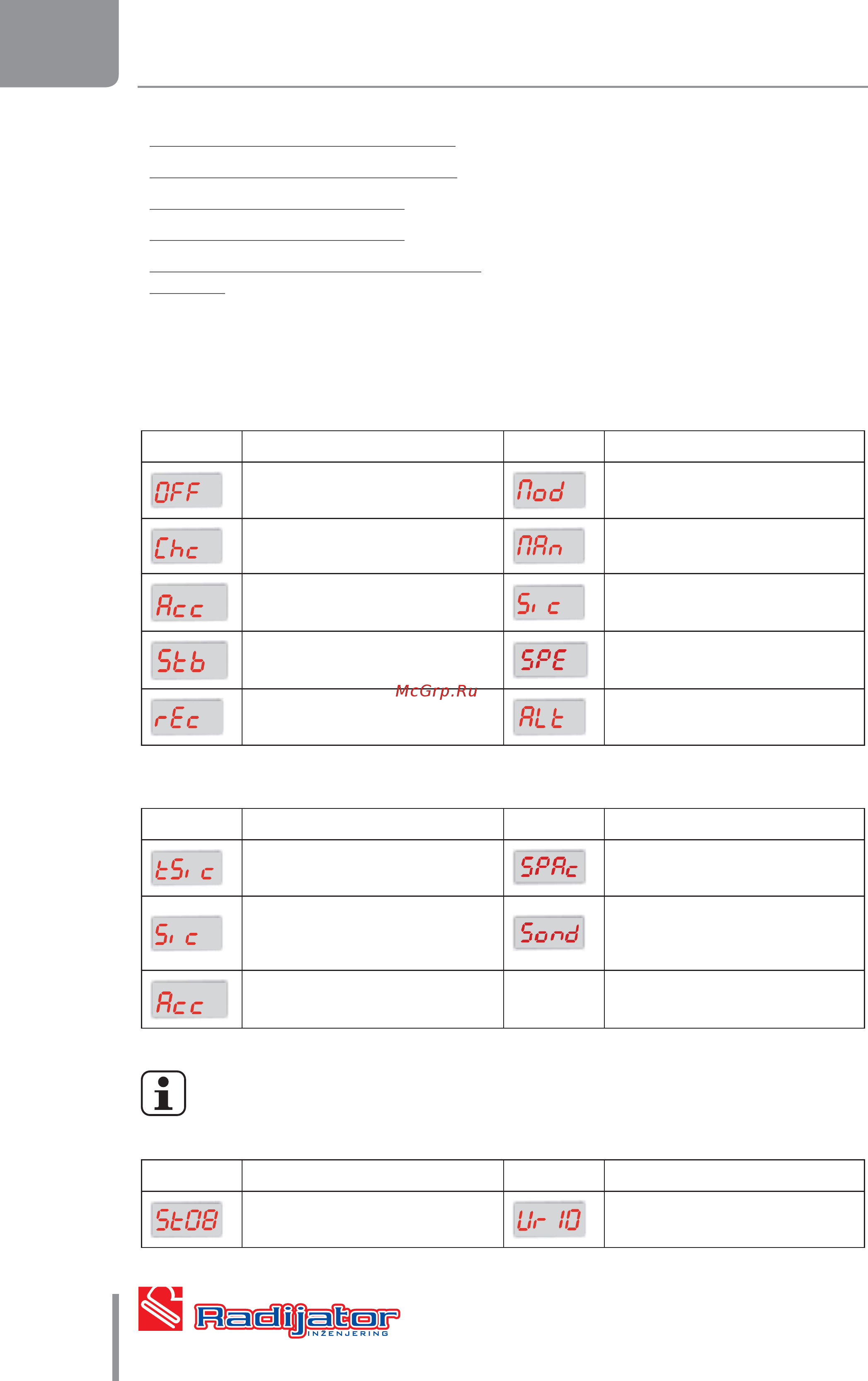

Дисплей
Индикация \ Температура \ Режим \ Ошибки:
Четырех-разрядный дисплей отображает значение Температуры Теплоносителя в Котле, Режим
Работы и наличии Ошибок в работе:
Индикация Описание Индикация Описание
Выключено Режим Модуляция
Режим Проверки Режим Ожидания
Режим Розжига Режим Безопасности
Режим Стабилизации Режим Тушения
Режим Повторного Розжига
Система выключается при
обнаружении ошибок в работе
Если присутствуют ошибки в работе, то на дисплее отобразится Alt / Код ошибки:
Индикация Описание Индикация Описание
Сработал защитный термостат с
ручным перезапуском
Отсутствие горения
Превышение Температуры
Теплоносителя в Котле
Значения температурных
датчиков находятся вне
пределов измерения
Ошибка Розжига
При нажатии кнопки Отключение питания на Панели управления на дисплее на
2 секунды отобразится Код продукта и Версия программного обеспечения.
Индикация Описание Индикация Описание
Код Продукта
Версия Программного
Обеспечения
RU
RU
24
TKAN 60-300
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
