Производить настройку и запуск котла должен специалист авторизованного
сервисного центра. При первом запуске котла в гарантийный талон вносится
соответствующая отметка.
Дальнейшие указания предназначены для пользователя котла при
проведении самостоятельной очистки и последующего включения в работу.
На дисплее отображаются параметры, относящиеся к работе котла и
доступные пользователю. Расширенные настройки параметров находятся в
сервисном меню, доступ к которому разрешен только квалифицированному
специалисту.
До начала эксплуатации котла необходимо убедиться, что в помещение
котельной хорошо проветривается и отсутствуют утечки теплоносителя.
Не включайте электропитание котла, пока не убедитесь, что все электрические
подключения изолированы, нет контакта элементов электрической сети с
частями котла или иными токопроводящими элементами, не относящимися к
системам электропитания оборудования.
RU
19
RU
TKAN 60-300
ВВОД В ЭКСПЛУАТАЦИЮ
НАЧАЛО ЭКСПЛУАТАЦИИ КОТЛА НА БИОМАССЕ
• Убедитесь, что котел подключен к системе отопления.
• Просверлите отверстие диаметром 4мм на верхней стороне дымовой трубы в
непосредственной близости от дымового выхода котла. (рис. 6)
• Вставьте в это отверстие температурный датчик для контроля температуры дымовых газов.
Работа котла в автоматическом режиме без температурного датчика невозможна.

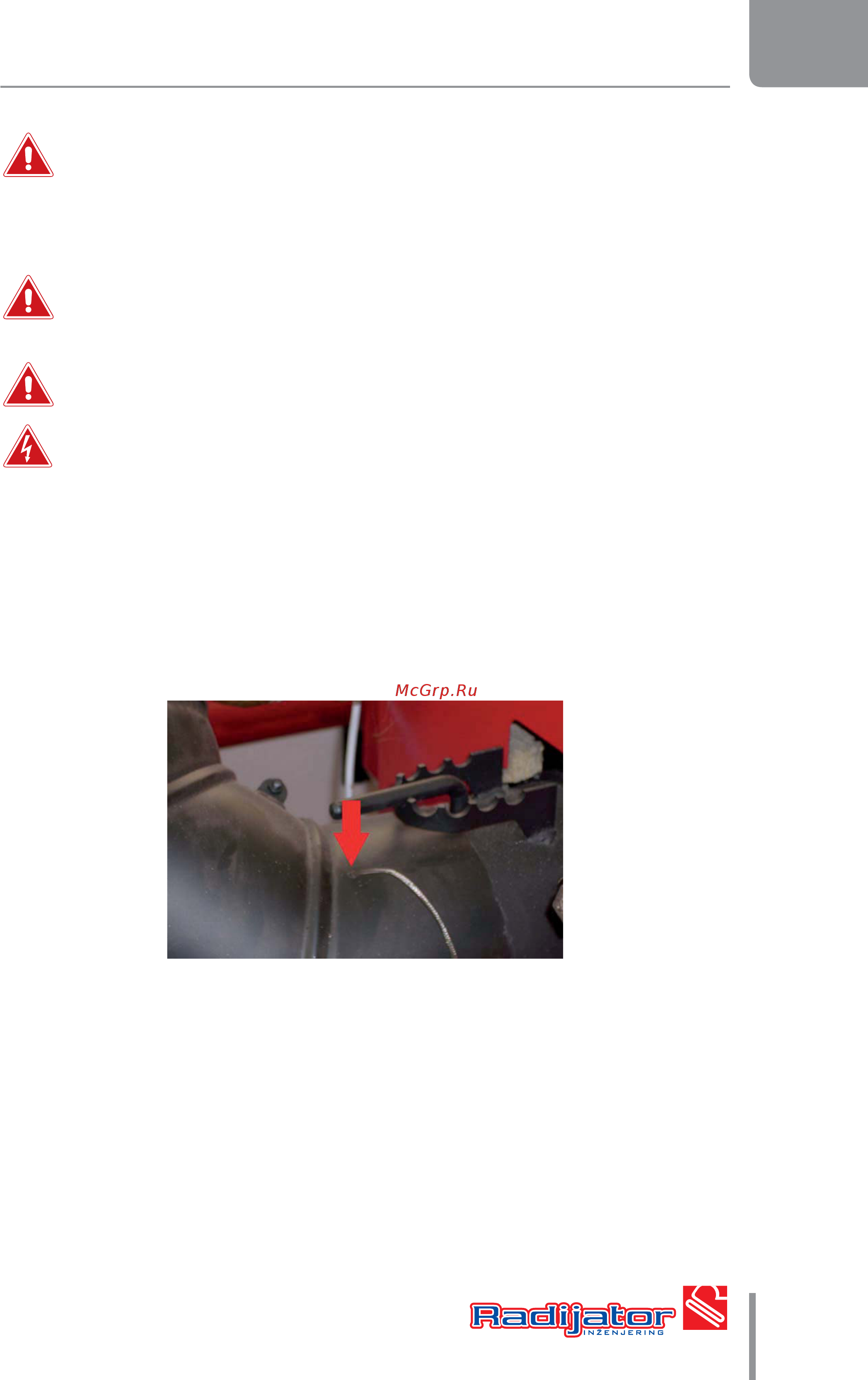

Установка датчика температуры дымовых газов
• После размещения оборудования в котельной проверьте исправность вентилятора,
электродвигателя и механизма транспортировки пеллет .
• Убедитесь в том, что механизм транспортировки пеллет устойчиво стоит на полу, воздушная
заслонка вентилятора максимально открыта.
• Убедитесь, что направляющая воздушной заслонки системы безопасности находится
в положении, при котором обеспечивается расстояние в 15-20 мм от верхней кромки
отверстия до крепежной планки (см. рис. ниже). Это обеспечит перепуск части воздуха через
шнек с топливом, охлаждая его и предотвращая движение пламени по шнеку к бункеру.
Если заслонка клапана находится в крайнем нижнем положении, весь объем воздуха будет
проходить через массу топлива и выбрасывать пеллеты из горелочной чашки в топку котла,
что является неправильным процессом работы котла. Если заслонка клапана находится в
ВВОД В ЭКСПЛУАТАЦИЮ
