Airwell Rooftech 140 [2/39] Конструктивное исполнение
![Airwell Rooftech 140 [2/39] Конструктивное исполнение](/views2/1408343/page2/bg2.png)
2
Ц/б вентилятор приточного
воздуха (конфигурация раздачи
SR2 - в сторону вправо)
Внутренний теплообменник
со съемным дренажным
поддоном
4-х ходовые реверсивные клапаны
(только для “теплового насоса”)
Полиамидные замки
поворотного типа с улучшенной
герметичностью (открываются
3-х гранным ключом)
Наружный теплообменник с
ограждающей решеткой
Проушины для строп (при подъеме груза)
Осевые вентиляторы наружного
теплобменника с раздельными
воздушными потоками для
каждого контура хладагента
Электрическая секция и панель управления
Забор свежего воздуха с
опциональным навесом
защиты от непогоды

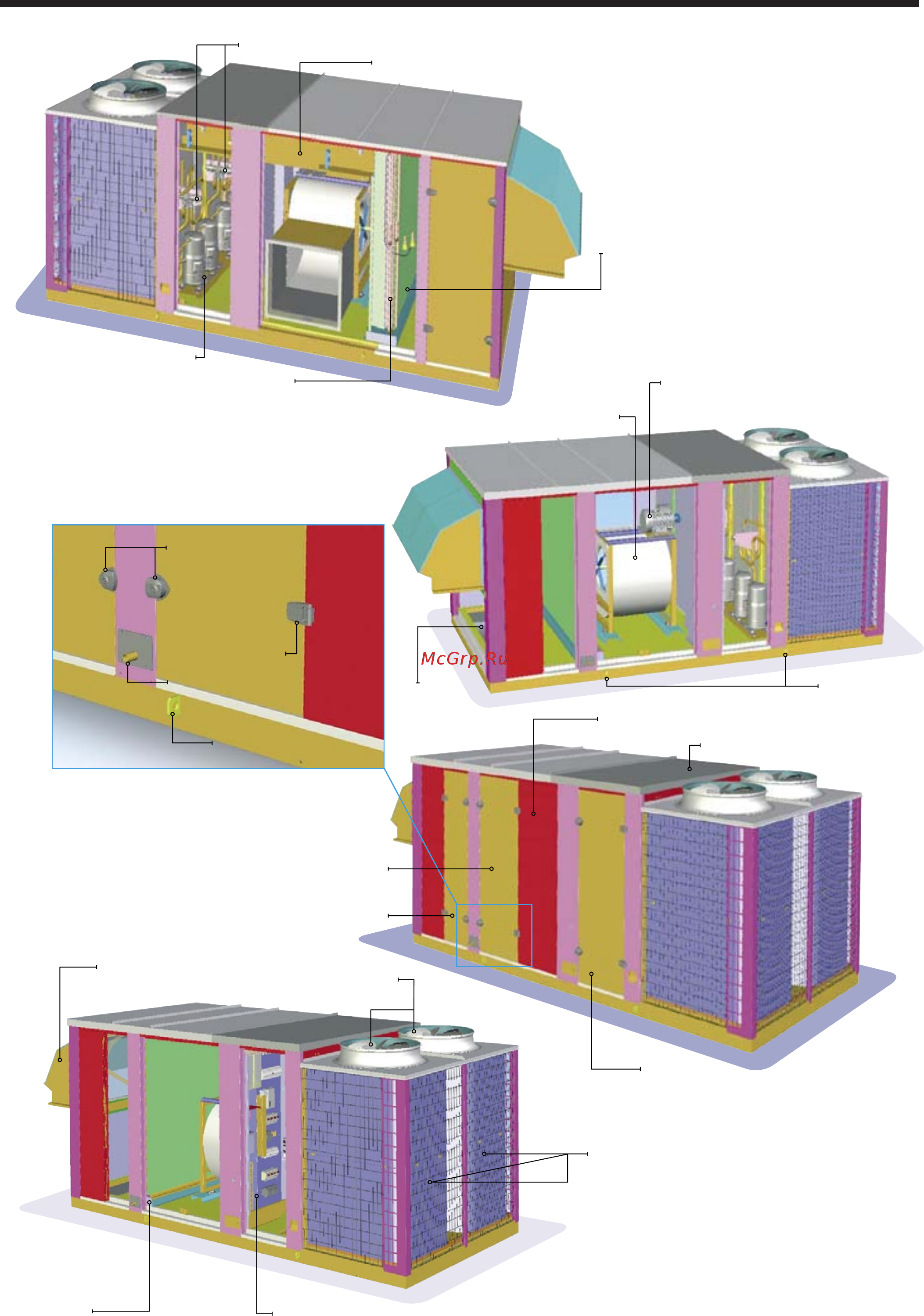

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Туннель трубопровода хладагента
(отделен от воздушного потока)
Спиральные компрессоры
(тандем на 1 холодильный
контур) с нагревателем
картера для каждого
компрессора
Вспомогательный сервисный отсек (отделен
от воздушного потока) с дверцей доступа к
коллекторам внутреннего теплообменника,
смотровому стеклу, терморасширительному
устройству
1-скоростной электродвигатель с
регулируемым шкивом, установ-
ленный на независимой платформе,
позволяющей с помощью
регулировочного винта изменять
натяжение ремня
Забор возвратного воздуха
снизу (конфигурация R1)
Корпус с 2-слойными
Al панелями и
теплоизоляцией 50 мм
Крыша с уклоном
Основной сервисный отсек с
дверцами (по одной с каждой
стороны), предоставляющими доступ к
компрессорам, электрической секции и
панели управления
Полиамидные петли
Патрубок отвода конденсата
Проушины для строп
Съемный дренажный
поддон с уклоном
Дверца доступа к фильтру
Дверца доступа к вентилятору
с расположенным за ней
ограждением привода
