5
ВЕНТИЛЯТОРНО-МОТОРНАЯ ГРУППА ОБРАБАТЫ-
ВАЕМОГО ВОЗДУХА
• В стандартном исполнении - центробежный вентилятор двойного
всасывания с загнутыми вперед лопатками и ременным приво-
дом.
• Опционально (для обеспечения высокого статического напора и
для систем кондиционирования промышленного назначения) - цен-
тробежный вентилятор с занутыми назад лопатками.
• Односкоростные электродвигатели с регулируемыми шкивами для
возможности расширения диапазона производительности.
• Постоянная система смазки подшипников электродвигателя для
обеспечения длительного срока службы.
• Индивидуальная платформа, на которой установлен электродви-
гатель, позволяет с помощью регулирующего винта регулировать
соосность валов и натяжение ремня.
• Устье вентилятора крепится к панели корпуса посредством гибкого
фланца, что уменьшает передачу вибраций на корпус.
• Двухканавочный ременной привод (2 ремня и двухканавочные шки-
вы) позволяют улучшить передачу мощности от электродвигателя
на вентилятор и уменьшают износ ремней.
• Электродвигатель подбирается завышенной мощности, чтобы ис-
ключить возможные проблемы, если сопротивление в сети возду-
ховодов на месте установки агрегата окажется выше расчетного.
• Реле контроля воздушного потока, расположенное между всасом и
выхлопом вентилятора, подключено к контроллеру IATC руфтопа
(опция).
• Устанавливаемый на заводе привод с регулятором частоты враще-
ния для варьирования величины воздушного потока посредством
частотного инвертора.
• Частотный инвертор оснащен экранированными кабелями во избе-
жание электромагнитных помех.
• Петлевое ограждение привода, расположенное за дверцей доступа,
в соответствии с европейскими нормами безопасности EN 292.2.
• Различные конфигурации раздачи приточного воздуха: S1-ВНИЗ,
S2L - В ЛЕВУЮ СТОРОНУ, S2R - В ПРАВУЮ СТОРОНУ, S4 -
ВВЕРХ.
• Различные конфигурации забора рециркуляционного воздуха: R1-
СНИЗУ, R2L - СЛЕВА, R2R - СПРАВА, R3 - СПЕРЕДИ, R4 - СВЕР-
ХУ.

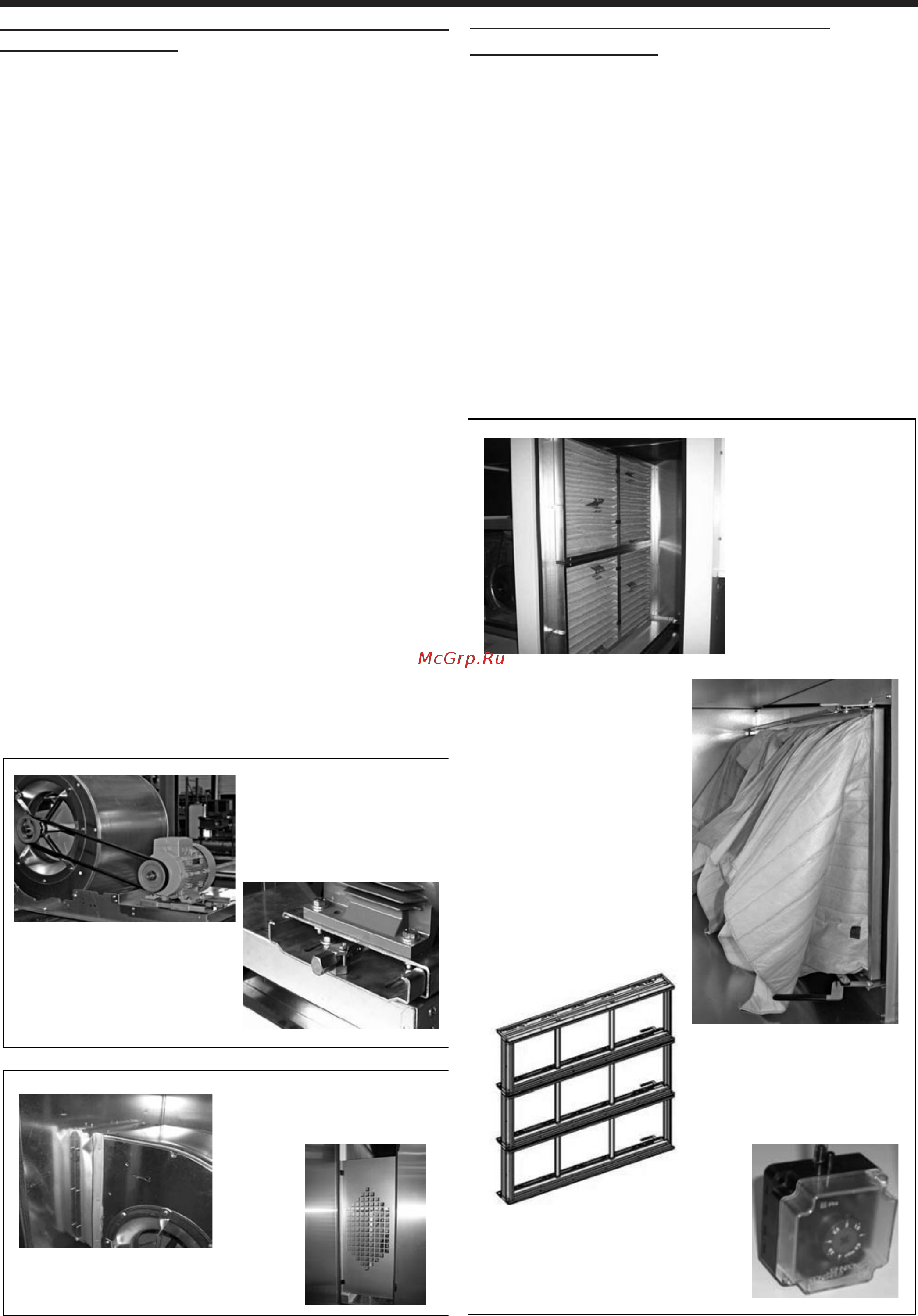

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ (продолжение)
Вентиляторно-моторная
группа обрабатываемого
воздуха
Индивидуальная платформа
электродвигателя с
регулирующим винтом
Гибкий фланец между
устьем вентилятора и
корпусом
Защитное ограждение
привода вентилятора
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Воздушные фильтры
• Фильтр установлен на направляющих рельсах перед внутренним
теплообменником.
• Петлевая дверца доступа с замками поворотного типа (на четверть
оборота).
• Опции воздушных фильтров различной эффективности в соответс-
твии с европейским стандартом EN 779.
• Универсальные размеры ячейки фильтра - 610 х 610 мм.
• Стандартное использование фильтра класса G4 как в качестве ос-
новного, так и предварительного.
• Комбинированный фильтр высокой эффективности (опция) G4 +
F7.
• Низкая величина утечек воздушного потока по периметру фильтра
- класс F9 в соответствии с нормами EN 1886.
• Реле контроля загрязнения фильтра (опция) - подключается к сис-
теме управления IATC на заводе-изготовителе.
Плоский фильтр
Карманный фильтр высокой
эффективности
Рама карманного фильтра
Реле контроля загрязнения
фильтра
