6
2&
&
&
,)$1
+($7
,&),/7(5
'
'
2&
ПРИТОЧНЫЙ
ВОЗДУХ

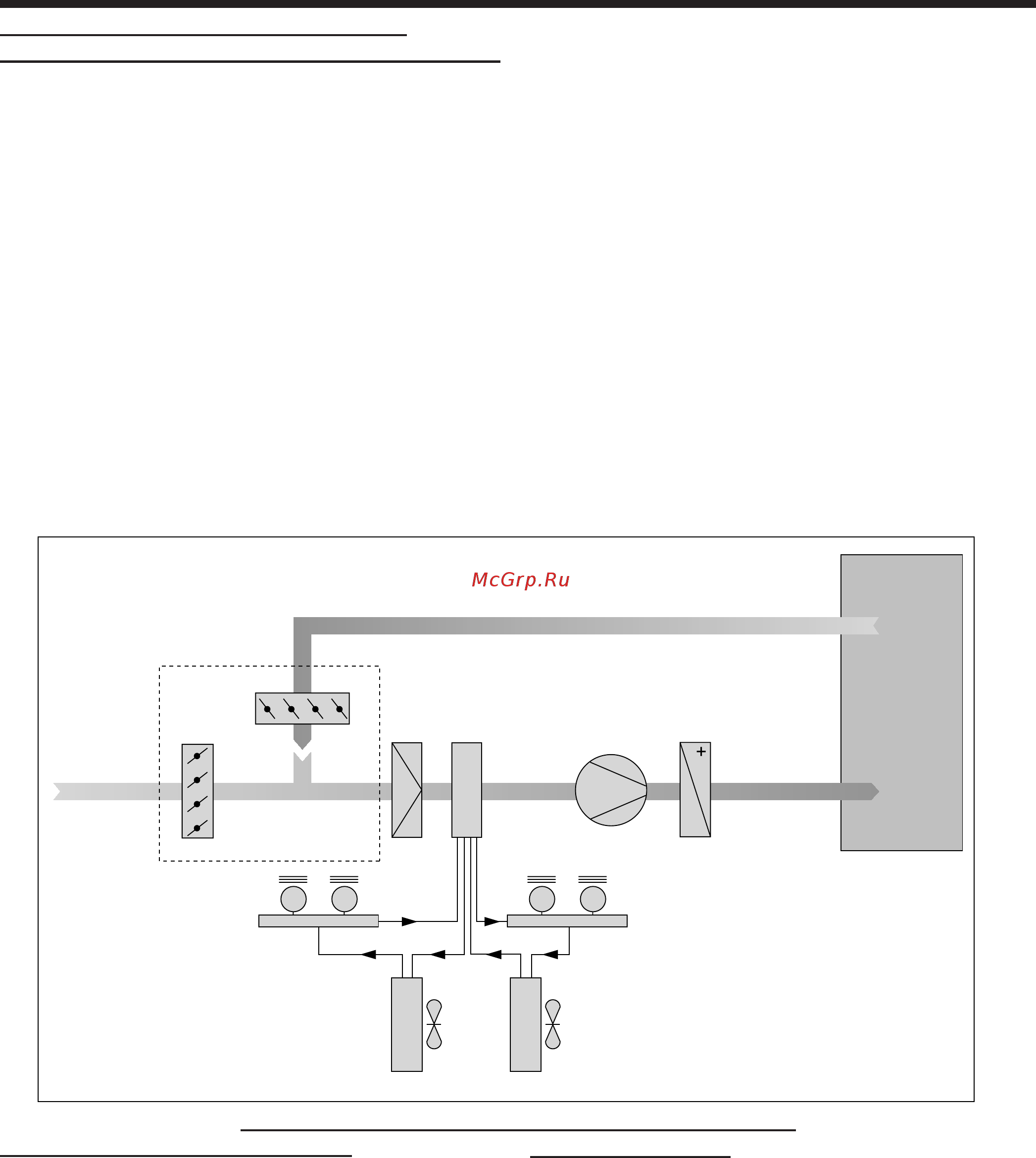

D1 - Клапан наружного воздуха
D2 - Клапан рециркуляционного воздуха
IC - Внутренний теплообменник (испаритель)
OC - Наружный теплообменник (конденсатор)
С 1-4 - Компрессор
IFAN - Ц/б вентилятор приточного воздуха
HEAT - Дополнительный нагреватель
(водяной, электрический, газовый)
FILTER - Фильтр G4 или F7
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
“Экономайзер 1” (опция) - 2 клапана/1 вентилятор
- только для конфигураций R1 (снизу) и R2 (сзади) забора
рециркуляционного воздуха
• Необходимое соотношение свежего и рециркуляционного воздуха
может обеспечиваться в руфтопе разными способами.
• Один из вариантов реализуется посредством двух воздушных кла-
панов (устанавливаемая на заводе опция - “Экономайзер 1”), рабо-
тающих от одного привода.
• Экономайзер увеличивает периоды работы компрессора с частич-
ной нагрузкой и, следовательно, повышает коэффициент энерго-
эффективности EER.
• Два воздушных клапана работают в противофазе друг с другом от
отдного электропривода зубчатых колес, обеспечивая регулирова-
ние соотношения свежего и рециркуляционного воздуха.
• Исполнительный механизм привода пропорционального действия
подключен к системе управления.
• Установка позиции клапана наружного воздуха, обеспечивающей
минимально необходимый по санитарным нормам расход свежего
воздуха.
• Лопатки клапанов, выполненные из пустотелой оцинкованной ста-
ли, соединены вместе для улучшения трансмиссии.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ (продолжение)
• Контроллер руфтопа запрограммирован таким образом, чтобы,
используя энергию свежего воздуха, как можно больше сократить
рабочее время компрессоров.
• Система управления постоянно сопоставляет температуру наруж-
ного воздуха (по сухому термометру) и заданную температурную
уставку.
• В комплект экономайзера входят три, подключаемые к системе
управления дачика температуры воздуха - рециркуляционного, на-
ружного и приточного. Расход свежего воздуха определяется систе-
мой управления в зависимости от показаний этих датчиков.
• Выполняется контроль уставки энтальпии воздуха, учитывающий
влажность наружного воздуха.
• Выполняется контроль качества воздуха по показателю VOC (со-
держание летучих органических веществ), характеризующему
присутствие значительного количества людей в помещении. В со-
ответствии с этим показателем определяется необходимое коли-
чество подаваемого в помещение свежего воздуха.
• При отсутствии запроса на режим “free cooling” система управления
поддерживает минимально необходимую по санитарным нормам
подачу свежего воздуха.
• При выключении руфтопа (OFF) клапан наружного воздуха полно-
стью закрывается.
• С целью экономии энергопотребления клапан наружного воздуха
остается закрытым при запуске агрегата, а также в режимах “утрен-
него прогрева” и “ночном”.
Выпускной клапан удаляемого воздуха
• Опциональный клапан удаляемого воздуха обеспечивает естест-
венный сброс повышенного давления в помещении, когда клапан
рециркуляционного воздуха по каким-либо причинам закрыт.
• Одноходовой барометрический клапан полностью закрывается при
отключении руфтопа (режим OFF), чтобы исключить нежелатель-
ное попадание в систему наружного воздуха.
• Выпускной клапан может обеспечиваться съемным (для упроще-
ния транспортировки) навесом для защиты от непогоды.
• Опционально также предлагается экран защиты от птиц.
Система “Экономайзер 1” с дополнительными опциями
Вытяжной вентилятор
• Опционально система “Экономайзер 1” может комплектоваться
вентилятором вытяжного воздуха в комплекте.
• Механическое удаление отработанного воздуха из помещения, ког-
да потери давления в системе воздуховодов возвратного возудха
не позволяют обеспечить баланс притока и естественной вытяжки
в помещении.
• Вытяжной вентилятор рассчитан на удаление воздушного потока,
составляющего до 25% от номинального приточного потока при
закрытом клапане рециркуляционного воздуха (в режиме “free
cooling” - 100% подача свежего воздуха).
• Чтобы избежать смешения потоков, отверстие вытяжного воздуха
расположено под углом 90
0
относительно клапана забора наруж-
ного воздуха.
• Одноходовой гравитационный клапан вытяжного воздуха полно-
стью закрывается при отключении руфтопа (режим OFF), чтобы ис-
ключить нежелательное попадание в систему наружного воздуха.
ПОМЕЩЕНИЕ
РЕЦИРКУЛЯЦИОННЫЙ ВОЗДУХ
НАРУЖНЫЙ
ВОЗДУХ
