Airwell Rooftech 140 [31/39] Размеры в мм крышной стойки
![Airwell Rooftech 140 [31/39] Размеры в мм крышной стойки](/views2/1408343/page31/bg1f.png)
31
[
[

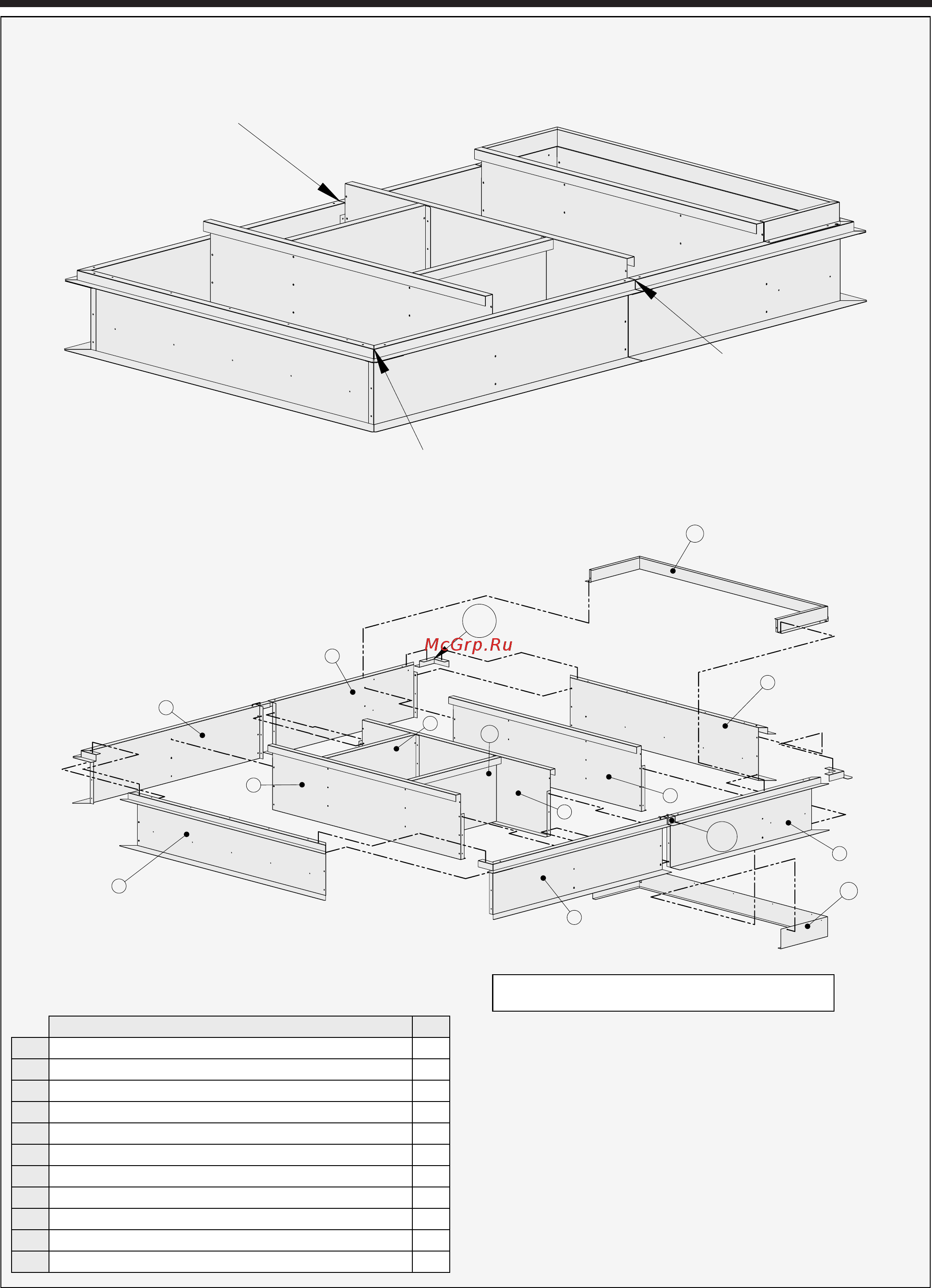

РАЗМЕРЫ (в мм) КРЫШНОЙ СТОЙКИ
Сварной шов
Сварной шов на каждом
углу стойки (х 4)
Сварной шов
центральной
части
Примечание: Сборка выполняется с помощью заклепок
диаметром 6,4 мм или эквивалентных
Наименование части
Кол-во
Левая внешняя часть (сторона забора рецирк. воздуха)
Правая внешняя часть (сторона забора рецирк. возудха)
Левая внешняя часть (стороная раздачи приточ. возудха)
Правая внешняя часть (стороная раздачи приточ. возудха)
Фронтальная и тыльная внешние части
Фронт. и тыльный разделитель потока приточного воздуха
Боковой разделитель потока приточного воздуха
Верхний разделитель потока рециркуляционного воздуха
Нижний разделитель потока рециркуляционного воздуха
Угловой усилитель
Центральный усилитель
