4
ХОЛОДИЛЬНАЯ СИСТЕМА
Преимущества хладагента R 410A
• Высокая эффективность теплопередачи.
• Озонобезопасный хладагент с нулевым коэффициентом разруше-
ния озонового слоя (ODP = 0).
• В отличие от хладагента R 407C - более стабильный композитный
хладагент (состоит из двух компонентов, а не из трех).
• Температурное скольжение (глайд) составляет всего 0,2 K, поэтому
им можно пренебречь.
• Уменьшенная линии жидкости.
• Меньшее количество заправки хладагента.
Контур хладагента
• Для каждого контура хладагента предусмотрен тандем спиральных
компрессоров, что обеспечивает увеличение коэффициента сезон-
ной энергоэффективности холодильной машины при частичной
нагрузке.
• Спиральные компрессоры характеризуются высокой энергоэффек-
тивностью и лучшей устойчивостью к возврату жидкости в комп-
рессор.
• Тандем компрессоров исключает полное отключение холодильной
машины при перегреве в теплобменнике конденсатора в жаркие
дни.
• Частичная нагрузка на наружный теплобменник (конденсатор) за-
вышенной производительности при работе с одним компрессором
сокращает энергопотребление и увеличивает коэффициент энер-
гоэффективности EER.
• Нагреватель картера каждого компрессора исключает миграцию
хладагента в масле и обеспечивает безопасный запуск агрегата в
холодный период года.
• Для каждого контура хладагента предусмотрены устройства про-
точного 2-х ходоового типа - терморасширительный вентиль, смот-
ровое стекло, фильтр-осушитель, что уменьшает количество точек
пайки и, соответственно, риск утечек хладагента.
• Ребристая поверхность наружных теплообменников имеет гидро-
фильную обработку “blue ns”, улучшающую удаление капель вла-
ги во время режима оттаивания (только для исполнения “тепловой
насос”).
• Индивидуальный высокоэффективный вентилятор осевого типа
для каждого контура хладагента, т.е. для каждого наружного теп-
лообменника (конденсатора), что исключает короткую циркуляцию
воздушного потока и улучшает коэффициент энергетической эф-
фективности EER.
• Дренажные отверстия под наружными теплообменниками для от-
вода конденсата и дождевой воды за крышную опорную стойку
руфтопа.
• Наружные теплообменники (конденсатора) отличаются низкой по-
терей воздушного напора, что позволяет сократить энергопотреб-
ление осевых вентиляторов и снизить уровень шума.
• Внутренний теплообменник (испарителя) предназначен для систем
коммерческого и промышленного кондиционирования воздуха и от-
личается высоким показателем степени осушения возуха.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ (продолжение)
• Внутренний теплообменник (испаритель) оборудован сборником
конденсата и каплеуловителем.
• Поддон для сбора конденсата имеет уклон для предотвращения
скопления влаги и легко вынимается для выполнения чистки.
• Паяные соединения, фиттинги, дежурные устройства линии хла-
дагента расположены в одном сервисном отсеке, что позволяет
инспектировать линию хладагента без необходимости остановки
агрегата.
Электронный терморегулирующий вентиль (EEV)
для исполнения “Тепловой насос”
• Мониторинг значений температуры и давления хладагента на ли-
нии всасывания компрессора для электронного регулирования
этих величин.
• Электронный ТРВ позволяет работать с более широким диапазо-
ном величин давления конденсации и испарения, поддерживая
безопасную работу холодильной машины при низких значениях
перегрева.
• Контроллер IATC управляет работой электронного ТРВ, предопре-
деляя режим работы и тепловую нагрузку руфтопа.
• Экономия энергопотребления за счет уменьшенного подъема тем-
пературы в зимнее время.
• Экономия энергопотребления за счет улучшения коэффициента
энергоэффективности EER.
• Исключает проблемы колебания температур.
• Поддерживает постоянную величину перегрева, заданную контрол-
лером.
• Уменьшает проблемы, связанные с системой смазки.

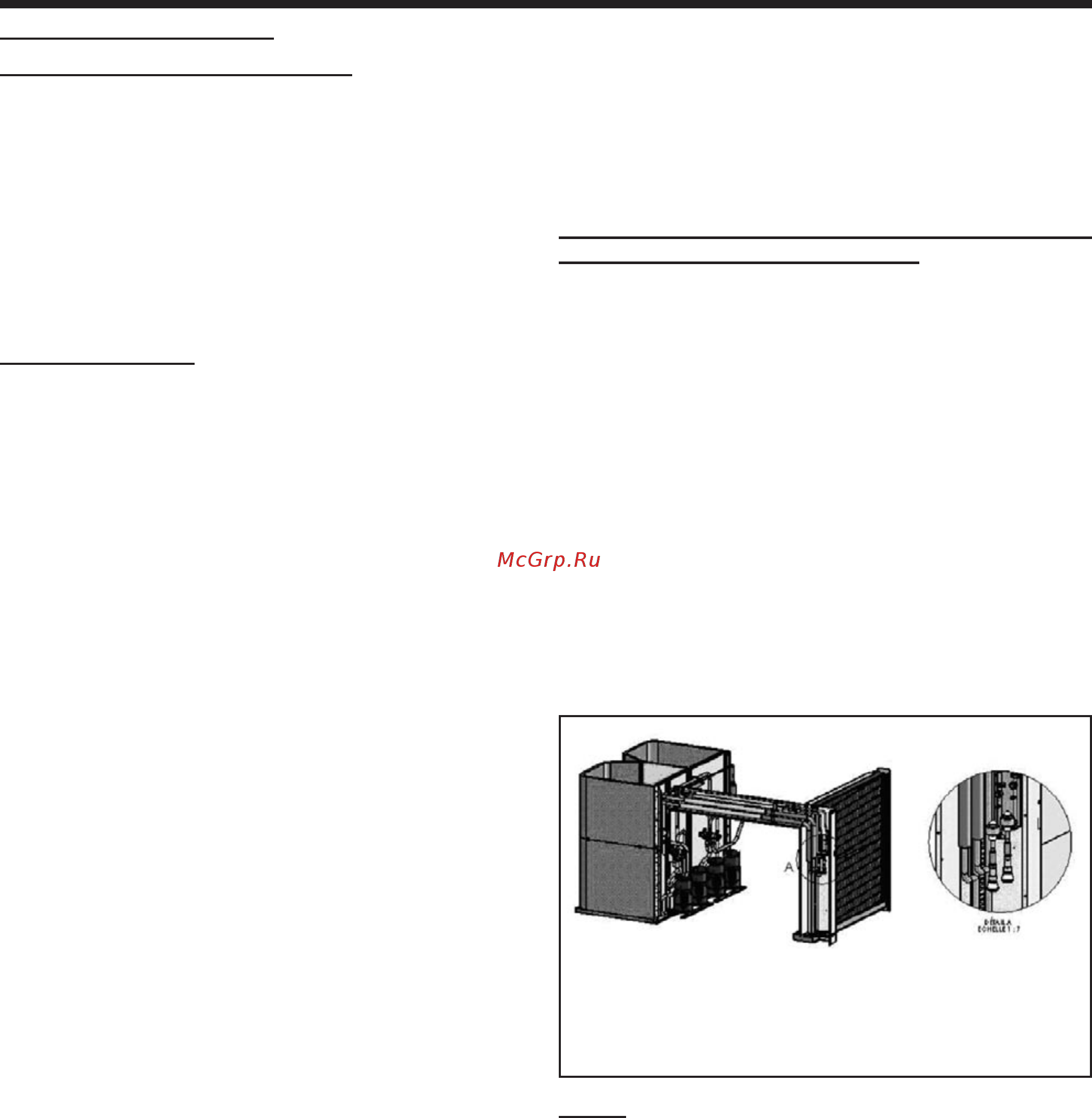

• EEV - смотровое стекло в сервисном отсеке TC2
• Два контура хладагента - тандем спиральных компрессоров на
каждый контур
• Фильтр-осушитель проточного 2-х ходового типа
Опции
• Устанавливаемые на заводе защитные решетки наружных тепло-
обменников (конденсатора).
• Низкотемпературный комплект для возможности обеспечения ре-
жима охлаждения при температурах наружного воздуха до - 10
0
С
(для исполнения “Только охлаждение”).
