12
6 - ОПРЕДЕЛЕНИЕ СТОРОНЫ ОБСЛУЖИВАНИЯ
Сторона обслуживания определяется возможностью доступа к основному функциональному оборудованию агрегата (фильтры,
вентиляторная группа, электрокалорифер, инспекционные дверцы), дополнительным устройствам (порты отбора давления,
манометры, рубильник, штоки клапанов и т.д.) и водяным патрубкам (соединительные гидравлические линии теплообменников,
линия отвода конденсата из поддонов).

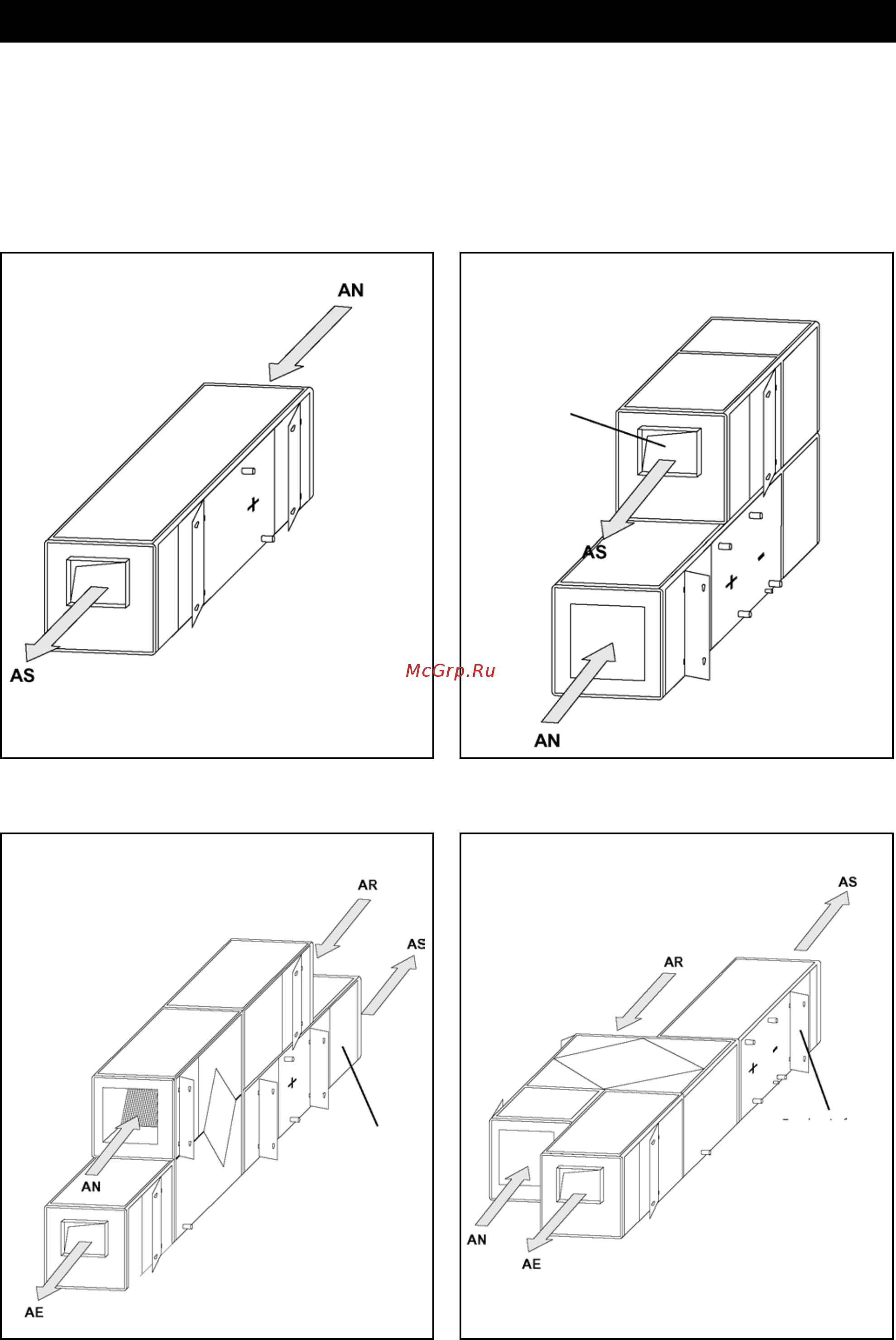

На нижеприведенных рисунках показаны стороны обслуживания кондиционера в зависимости от его конфигурации.
Рис. 3А - Сторона обслуживания - левая
Рис. 3B - Сторона обслуживания - левая (по отношению к
направлению раздачи воздуха приточным вентилятором)
Рис. 3D - Сторона обслуживания - правая
(по отношению к направлению забора свежего воздуха
приточным вентилятором)
Рис. 3C - Сторона обслуживания - правая
(по отношению к направлению забора свежего воздуха
приточным вентилятором)
AN: Свежий воздух
AS: Приточный воздух
Приточный
вентилятор
Вентилятор
Приточный
вентилятор
AN: Свежий воздух
AS: Приточный воздух
AS : Приточный воздух
AN : Свежий воздух
AR: Возвратный воздух
AE: Вытяжной воздух
AS : Приточный воздух
AN : Свежий воздух
AR: Возвратный воздух
AE: Вытяжной воздух
