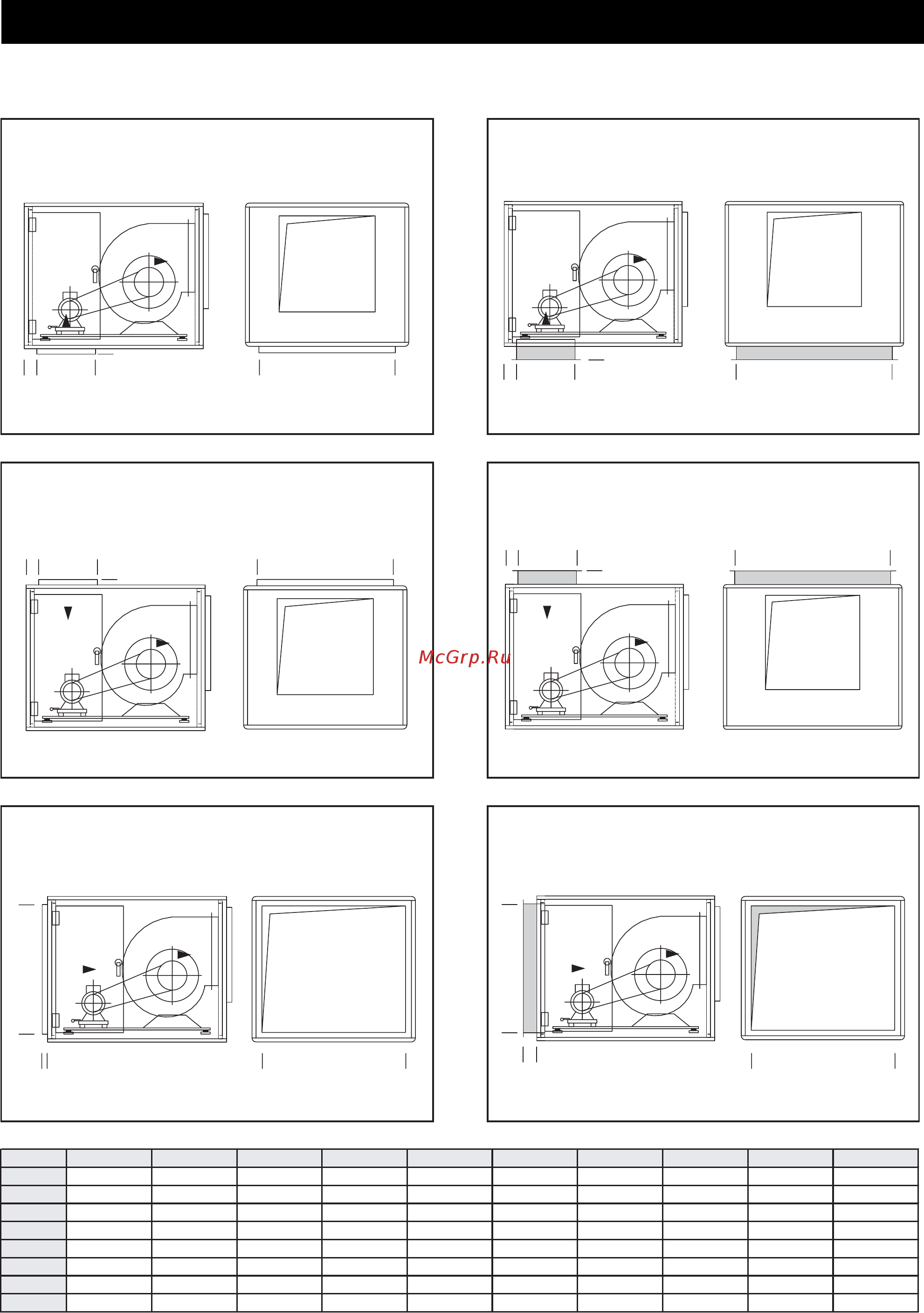

5 - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ВОЗДУХОВОДОВ
Примечание: A x B и C x D : наружные размеры; E x F и G x H : внутренние размеры. Размеры даны в мм.
Типоразмер
20 40 60 90 120 160 200 240 300 360
A 417 777 777 777 957 1287 1287 1287 1577 1877
B 591 591 896 1201 1201 1201 1506 1811 1811 1811
C 234 334 334 334 434 534 532 532 532 697
D 547 547 852 1157 1157 1157 1462 1767 1767 1767
E 417 777 777 777 957 1287 1287 1287 1577 1877
F 591 591 896 1201 1201 1201 1506 1811 1811 1811
G 234 334 334 334 434 534 532 532 532 697
H 547 547 852 1157 1157 1157 1462 1767 1767 1767
Жесткий фланец –
забор воздуха снизу
AR
AE
C
40
94
D
Гибкий патрубоквставка –
забор воздуха снизу
GH
120
94
AR
AE
CD
40
94
AR
AE
120
GH
94
AR
AE
Жесткий фланец для воздухозаборного отверстия на
полную величину торцевой панели
Гибкий патрубоквставка для воздухозаборного
отверстия на полную величину торцевой панели
B
A
15
AR
AE
E
95
F
AR
AE
Жесткий фланец –
забор воздуха сверху
Гибкий патрубоквставка –
забор воздуха сверху
СТОРОНА ВСАСЫВАНИЯ
Стандартный жесткий фланец
Гибкий патрубок-вставка
