7

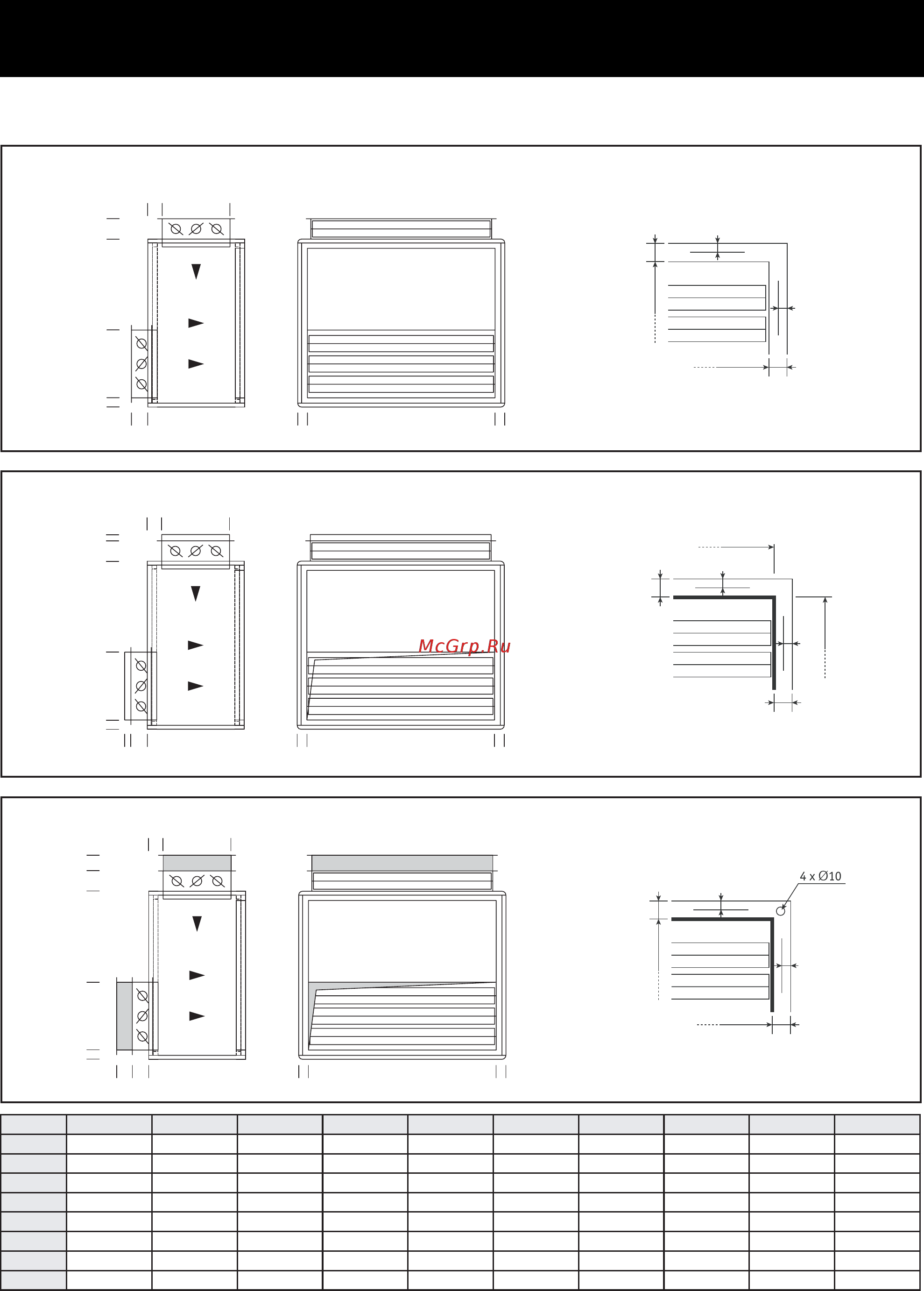

5 - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ВОЗДУХОВОДОВ
(продолжение)
* = 36, если используется клапан класса 4, необходимо прибавить 8 мм к размерам А и В.
** G = 160 для клапана класса 4 (для типоразмеров PR20 - PR160)
*** Н = 185 для клапана класса 4 (для типоразмеров PR20 - PR160)
Примечание: A x B: внутренние размеры клапана, C x D : наружные размеры рамы; Е x F : внутренние размеры гибкого патрубка-
вставки.
Стандартная 2-ходовая смесительная секция
20 40 60 90 120 160 200 240 300 360
A 212 312 312 312 412 512 510 510 510 675
B 525 525 830 1135 1135 1135 1440 1745 1745 1745
C 234 334 334 334 434 534 532 532 532 697
D 547 547 852 1157 1157 1157 1462 1767 1767 1767
E 234 334 334 334 434 534 532 532 532 697
F 547 547 852 1157 1157 1157 1462 1767 1767 1767
G** 105 105 105 105 105 105 160 160 160 160
H *** 13 0 1 30 13 0 13 0 13 0 13 0 18 5 18 5 18 5 185
G
=
B
=
67
A
H
105
A
AN
AC
AS
94
G
C
56
C
H
40
=D=
40
AN
AC
AS
94
E
H
G
120
E
56
=
120
F=
AN
AC
AS
40*
40*
14
14
A
B
31.5
31.5
15
15
C
D
30
30
15
15
E
F
Стандартная 2ходовая смесительная секция
Стандартная 2ходовая смесительная секция с жестким фланцем
Стандартная 2ходовая смесительная секция с гибким патрубокомвставкой
Типоразмер
