Airwell Premi@ir PR 20 [15/26] Сборка секций

7 - МОНТАЖ (продолжение)

Кондиционеры могут поставляться в виде отдельных

транспортных модулей, которые до начала их сборки должны

быть установлены на позиции.

Транспортные модули комплектуются замками-скобами,

прикрепленными к наружной стороне торцевой рамы, а также

эластичными уплотнителями, обеспечивающими

герметичность соединения двух секций.

7.2. Сборка секций

Сборка модулей выполняется следующим образом:

1. Установить модули на позиции в порядке следования через

агрегат воздушного потока. Сдвинуть модули друг к другу таким

образом, чтобы совместить и сжать белые уплотнительные

прокладки, как показано на Рис. 5

2. Соединить два модуля с помощью замков-скоб и болтов, как

показано на Рис. 6.

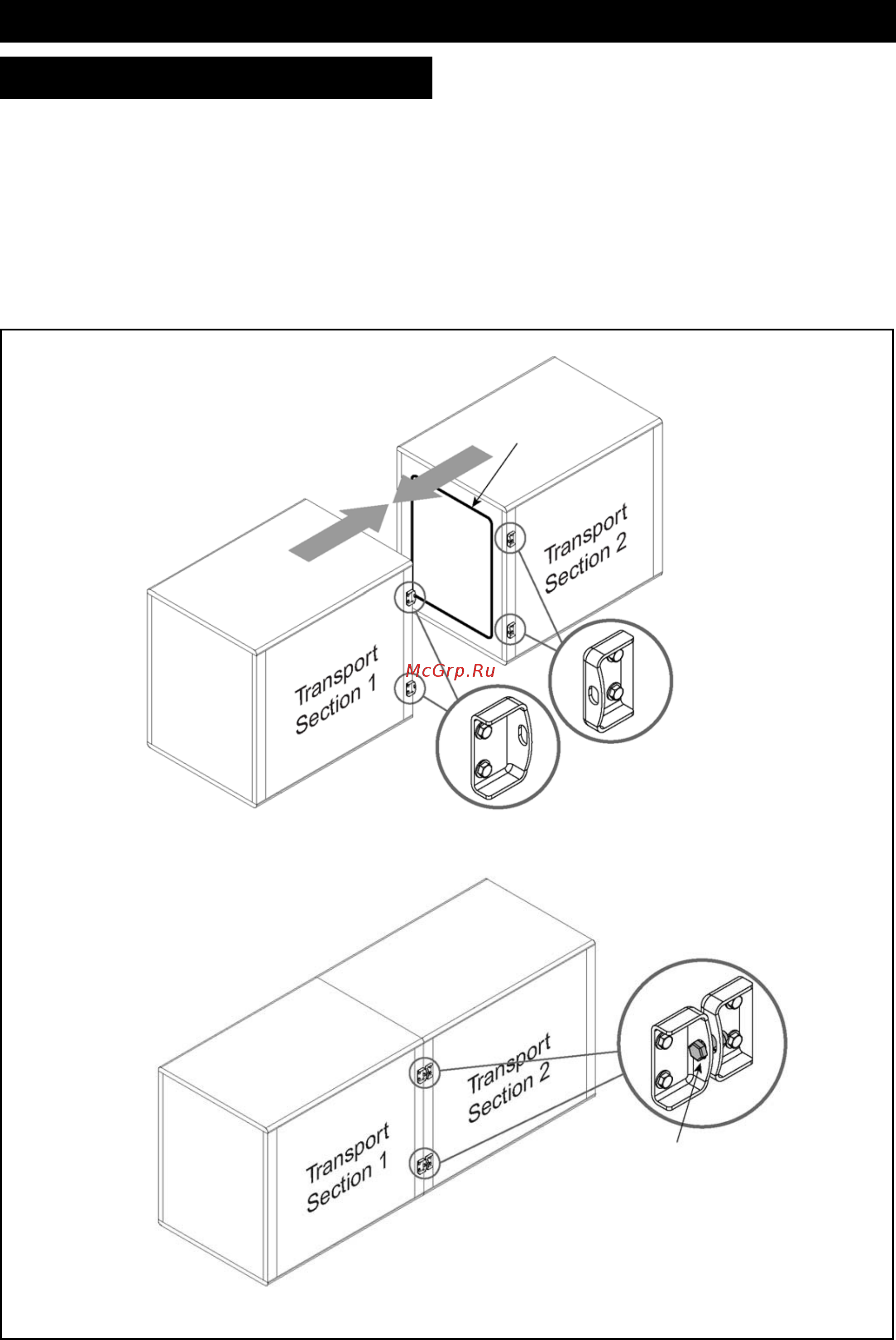

Рис.5

Рис. 6

Белые уплотнительные прокладки

Замки-скобы

Крепежные болты
