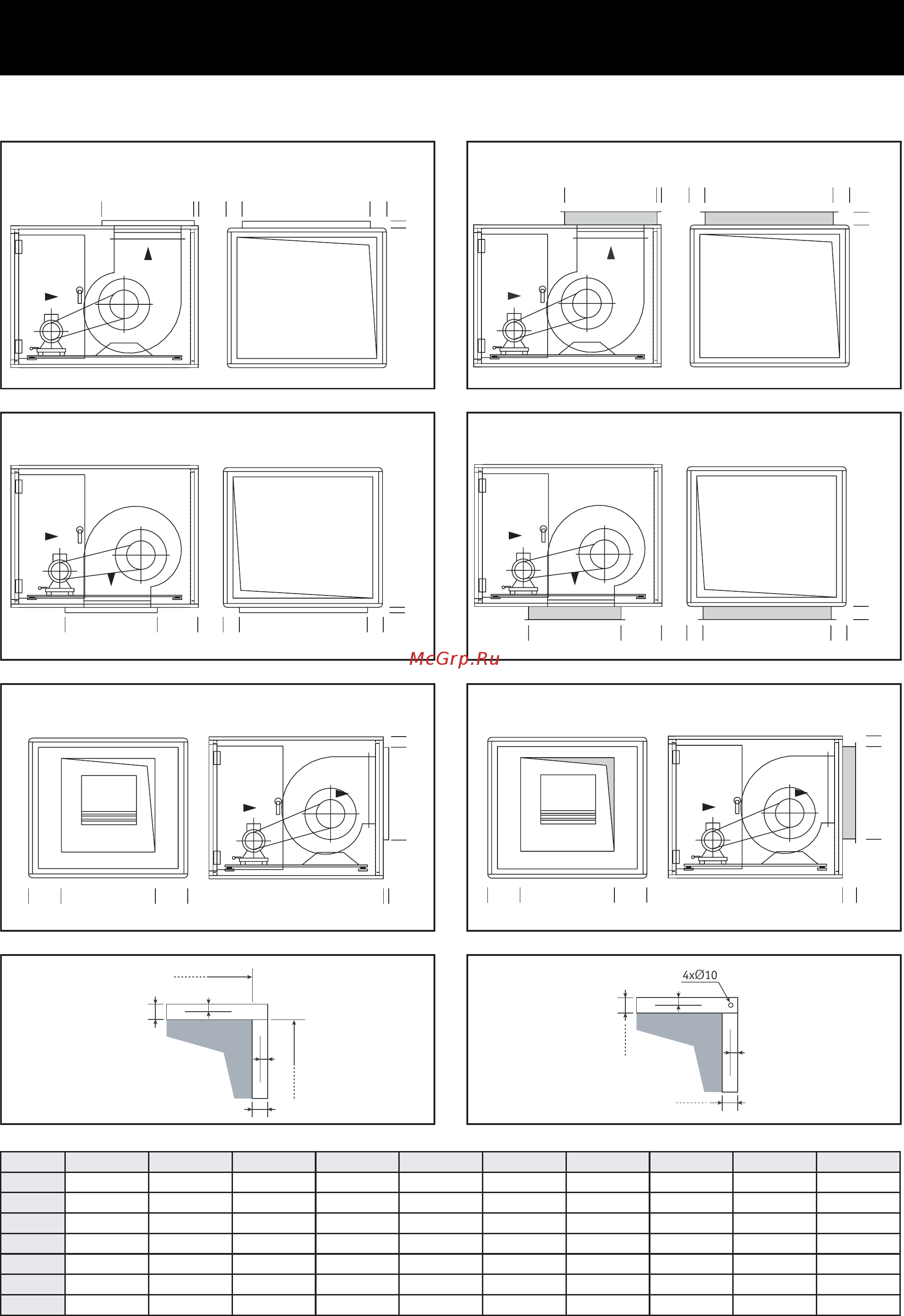

5 - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ВОЗДУХОВОДОВ
(продолжение)
СТОРОНА НАГНЕТАНИЯ
Стандартный жесткий фланец
Примечание: A x B и C x D : наружные размеры; E x F и G : внутренние размеры. Размеры даны в мм.
Гибкий патрубок-вставка
Типоразмер
20 40 60 90 120 160 200 240 300 360
A 400 500 600 600 800 800 900 1000 1100 1200
B 400 500 600 600 800 800 900 1000 1100 1200
C30303030303030303030
D 100 250 250 250 250 250 350 350 450 450
E 400 500 600 600 800 800 900 1000 1100 1200
F 400 500 600 600 800 800 900 1000 1100 1200
G 40 230 130 130 100 320 220 55 58 58
Конфигурация вентилятора SS Конфигурация вентилятора SS
A
C
B==
40
AR
AR
E
C
F==
120
AR
AR
Конфигурация вентилятора SI Конфигурация вентилятора SI
ABD= =
40
AR
AR
EFD= =
120
AR
AR
Конфигурация вентилятора SH Конфигурация вентилятора SH
B= =
A
40
G
AR
AE
F= =
E
120
G
AR
AE
31.5
31.5
15
15
A
B
30
30
E
15
15
F
