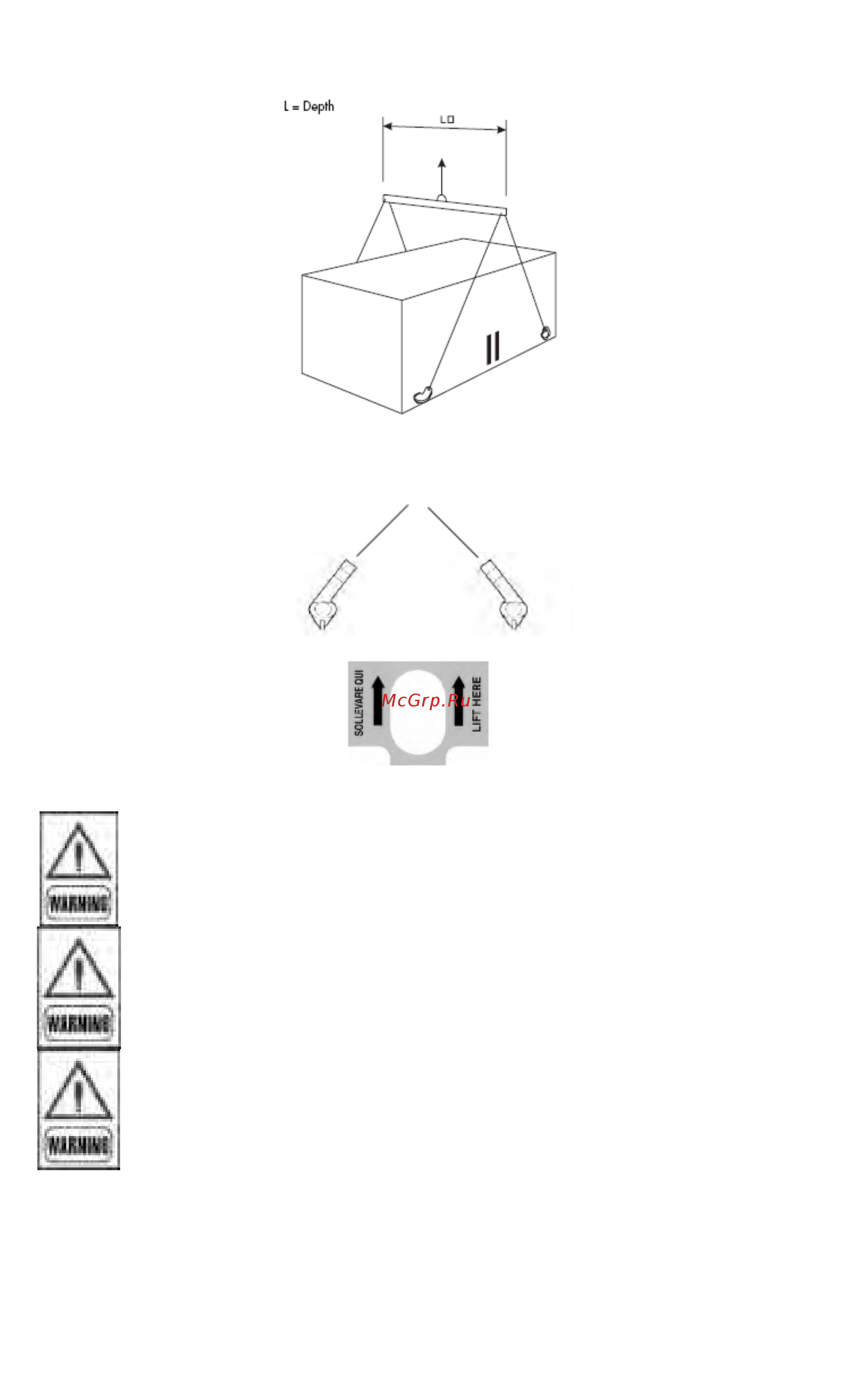

■ Тросы должны быть достаточно длинными, чтобы при натяжении образовать угол как
мин. 45 град. по отношению к горизонтальной плоскости.
L = Глубина
Рым-болты
Для подъема используйте только инструменты и материалы,
подходящие для этой цели, в соответствии с правилами по
предотвращению несчастных случаев.
При подъеме и такелажных работах с
а
грегатом будьте осторожны,
чтобы не повредить ребристую упаковку конденсаторов,
расположенную по бокам аппарата. Бока
а
грегат должны быть
защищены картоном или листами фанеры.
Не рекомендуется снимать защитный пластиковый чехол, так как он
защищает
а
грегат от попадания мусора внутрь, а также от царапин
по поверхности, пока
а
грегат не будет готов к эксплуатации.
3.3 Крепление
Нет необходимости закрепления
а
грегата на фундаменте, кроме тех регионов, где существует
серьезный риск землетрясений, или если
а
грегат устанавливается поверх стального каркаса.
3.4 Хранение
Если
а
грегат будет храниться до монтажа, то необходимо соблюдать предосторожности,
чтобы предотвратить любое повреждение, риск коррозии или износа:
