который полностью программируется на заводе для управления охладителем типа с
2независимыми холодильными контурами, 2 компрессорами на контур,
трансдьюсером высокого давления на контур. Система управления состоит из:
Клавиатуры и дисплея
Общая информация

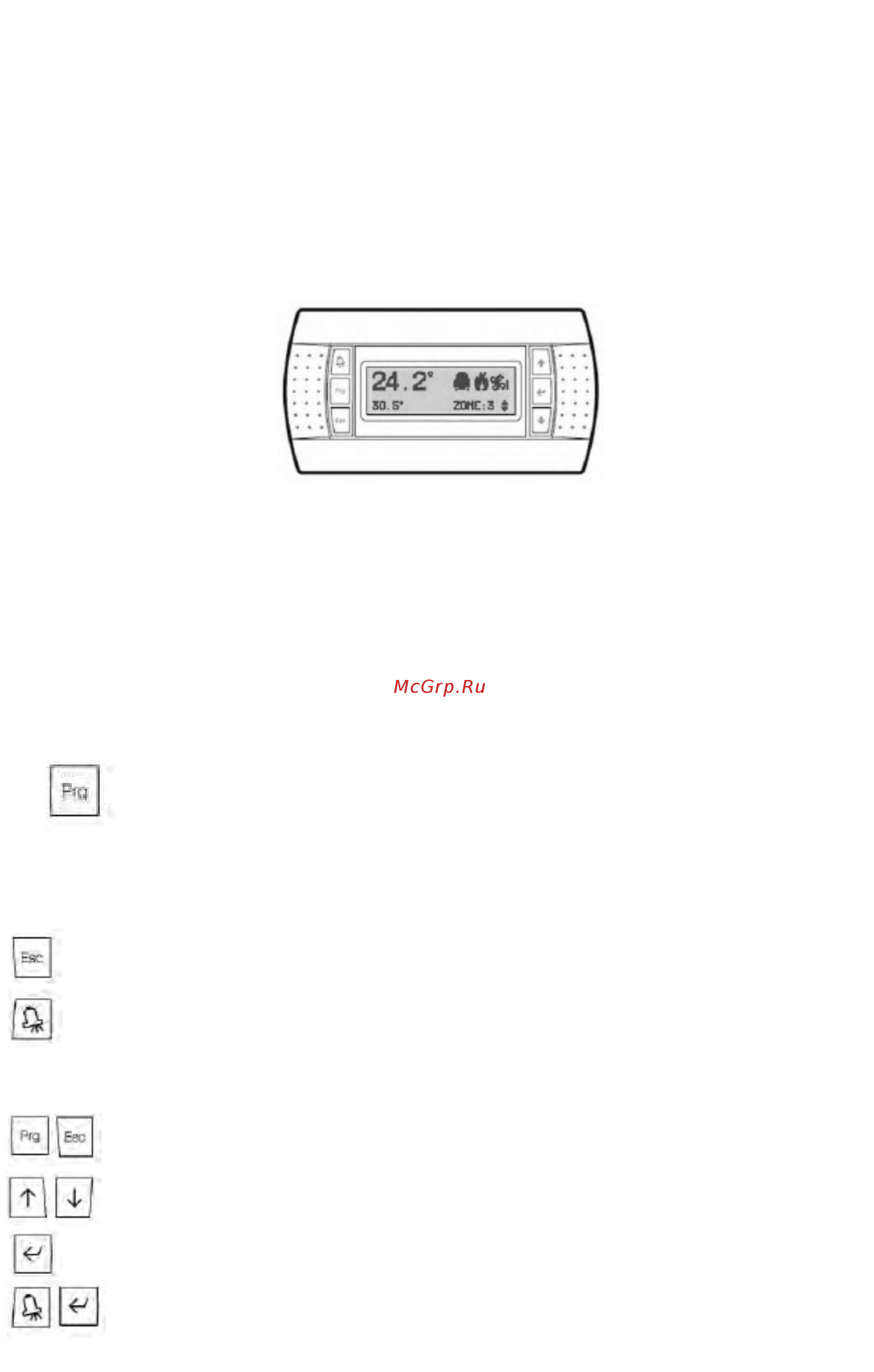

На рисунке показан дисплей на передней дверце.
Он снабжен ЖКИ 4 строки x 20 колонок, клавиатурой и светодиодами, управляемыми
микропроцессором, чтобы позволять программирование параметров управления (уставка,
дифференциалы, пороги аварийных сигналов) и чтобы основные операции выполнял
пользователь.
Описание дисплея и клавиатуры
Дисплей помогает выполнять следующие операции:
- начальную конфигурацию агрегата
- изменение всех основных режимов работы
- отображение аварийных сигналов
- отображение всех измеряемых величин
Дисплей и плата контроллера соединены 6 жильным кабелем.
Подсоединение дисплея к плате контроллера не обязательно для нормальной работы
контроллера.
Доступ к статусу состояния агрегата.
Потребитель- Сервис -Ремонт -Вкл/выкл
Уставки –Версия-Временные диапазоны
Клавиша Esc: позволяет вам передвигаться от одной иконки к другой.
Клавиша Alarm: используется для вывода на дисплей аварийных
сигналов, сброс их в исходное положение вручную. Нажмите один раз,
чтобы вывести на дисплей икону активирования аварийного сигнала,
нажмите еще раз, чтобы сбросить аварийный сигнал в исходное
положение.
Клавиши Prg-Esc: Одновременное нажатие этих клавиш позволит вам
вкл/выкл аппарат.
Клавиши Up-Down: позволяют вам устанавливать значения параметров
управления и передвигаться от одной иконы к другой (нет подсветки).
Клавиша Enter: Используется для передвижения курсора внутри икон и для
сохранения значений заданных параметров.
Клавиши Alarm-Enter: Нажмите эти клавиши одновременно, чтобы войти
в «хранимый аварийный сигнал», после 1' вернитесь в меню статуса
агрегата.
