Aircalo Condor TRP12 [14/26] Vi газ

ШАРОВЫЙ КРАН 1/2“

РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА

ГИБКИЙ ШЛАНГ

ФИЛЬТР

3/4

ПОДАЧА ГАЗА

Диаметр труб определяется в зависимости от типа газа, расхода газа и длины газопровода.

Потеря давления в сети не должна быть более 5% от уровня входного давления. Необходимо

проконтролировать герметичность труб газовой сети.

Газовая сеть должна быть изготовлена согласно действующим нормам и правилам для данного

типа газа.

Входное давление для газовых инфракрасных обогревателей CONDOR составляет 20 - 25

мБар для Природного газа и 37 мБар для пропана.

Если входное давление составляет 18 - 50 мБар, «низкое давление», подключение газа

осуществляется напрямую к устройству. Если давление газа в сети выше, чем требуемое

входное давление, для подключения устройства необходимо использовать регулятор давления

газа (редуктор), который подбирается согласно мощности аппарата.

При подключении газа используется гибкий шланг способный демпфировать натяжение,

возникающие из-за процесса расширения.

На каждый аппарат должен быть установлен шаровый кран, который позволит полностью

изолировать аппарат во время проведения работ по обслуживанию или ремонту. Также,

рекомендуется использовать фильтр подходящих размеров. Между шаровым краном и горелкой

предвидеть место измерения давления газа и спускное отверстие.

Соединение осуществляется на блоке горелки у входа

газового блока (электрокалапана).

ВНИМАНИЕ!

Использовать только новое герметичное уплотнение для

подключения газа.

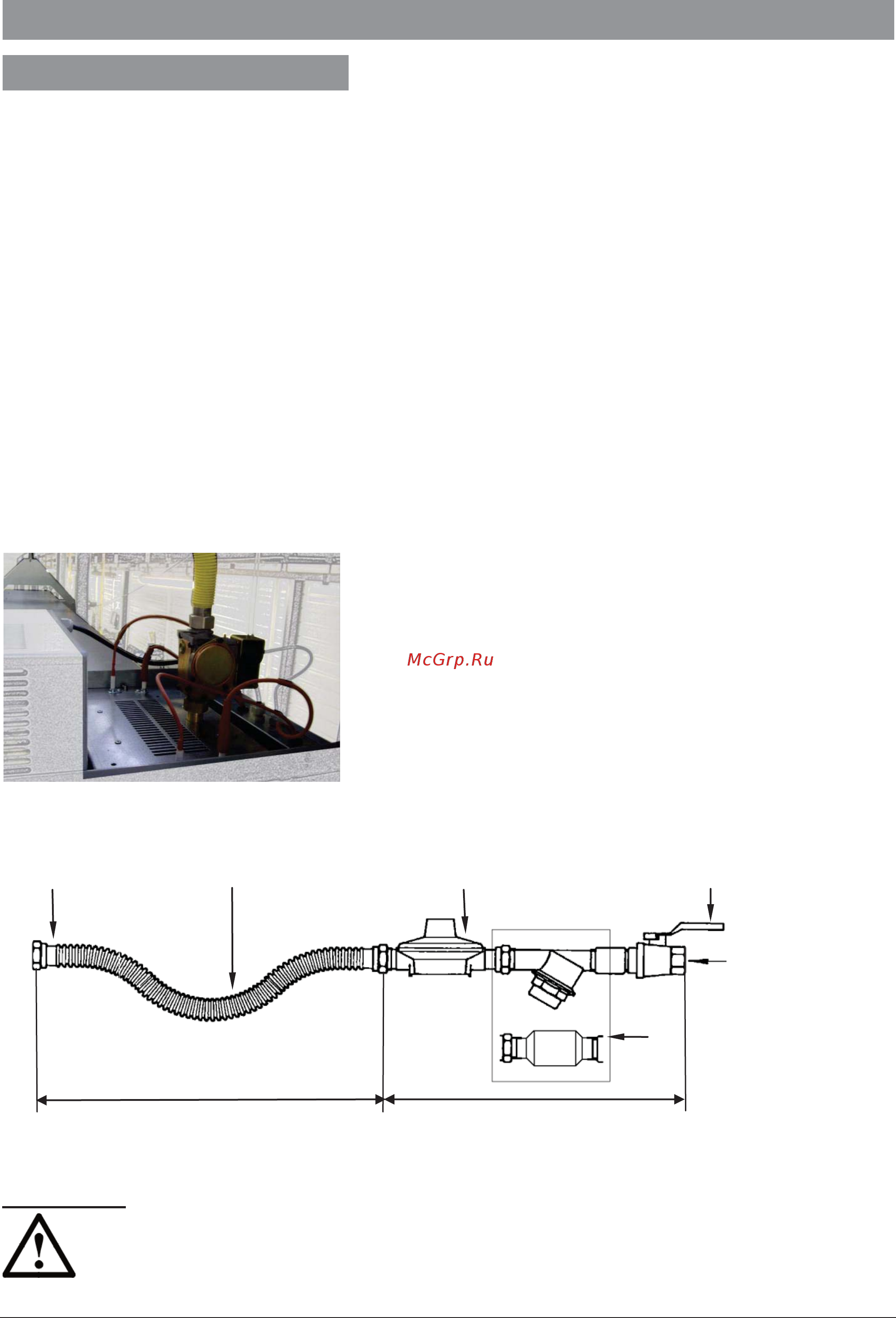

Пример набора для подключения газа, среднее давление :

Напоминание : Рекомендуется использовать фильтр перед входом газа.

При «низком давлении» регулятор давления газа не используется.

ВНИМАНИЕ :

Герметичность элементов комплекта подключения к газу нужно проверить

до места его подключения к газовому блоку !

MAКС.700 ММ

250 мм

VI. ГАЗ

VI.1. Подключение газа
