Aircalo Condor TRP12 [9/26] V монтаж
![Aircalo Condor TRP24 [9/26] V монтаж](/views2/1410123/page9/bg9.png)
9

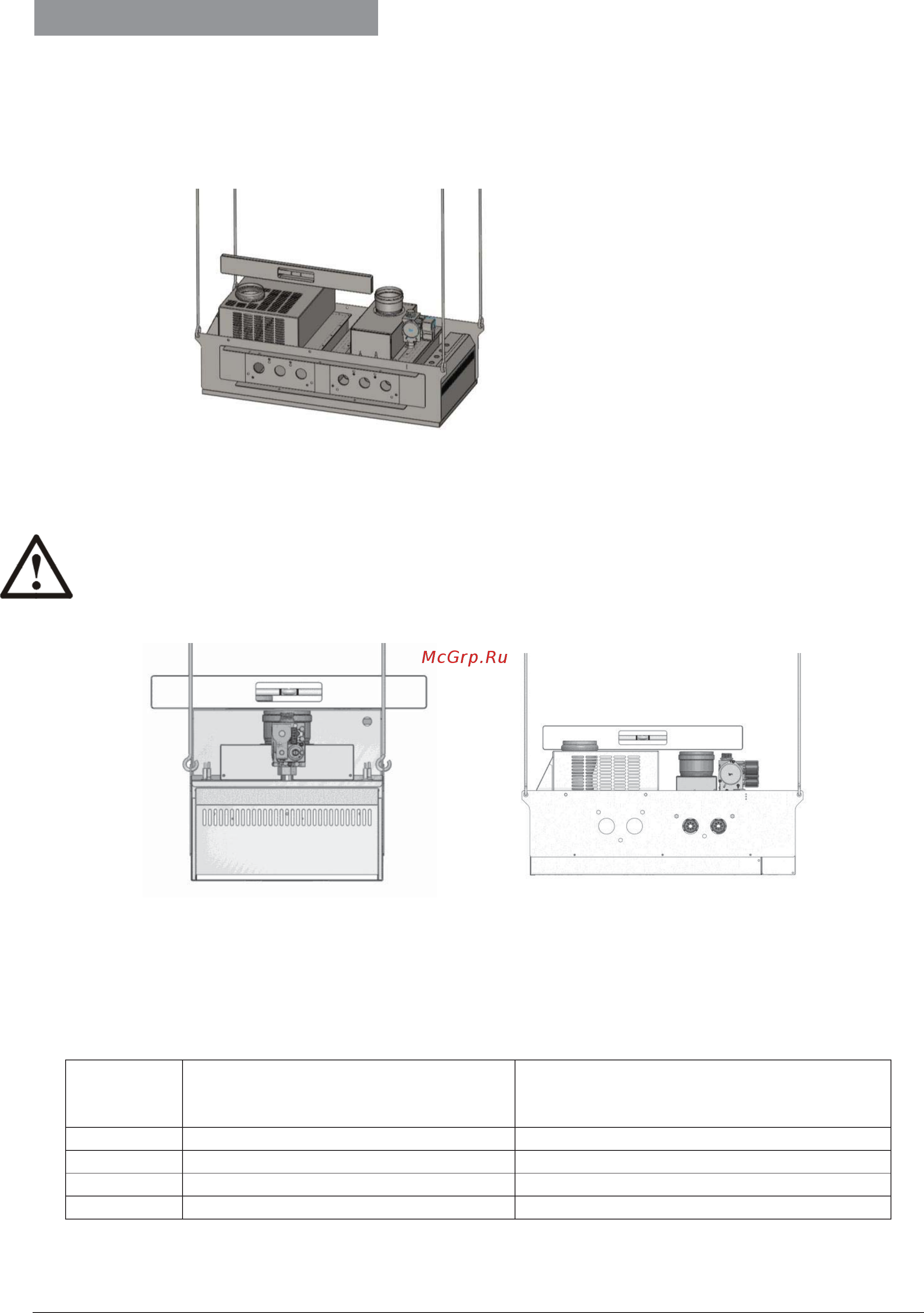

A- Блок горелки
1- Зафиксировать блок горелки в четырех точках. Для подвески использовать четыре монтажных
троса или цепи :
2- Отрегулировать горизонтальное положение блока горелки используя уровень :
B- Рефлектор с излучающими трубами
Для удобства установки обогревателя существует монтажный набор, состоящий из монтажных
тросов и треугольных консолей.
Модели
Кол-во рефлекторов с
излучающими трубами на
обогреватель
Кол-
во консолей на один рефлектор
TRP12
1
1
TRP24
2
1
TRP36
4
2
TRP50
4
2
V.3. Монтаж
