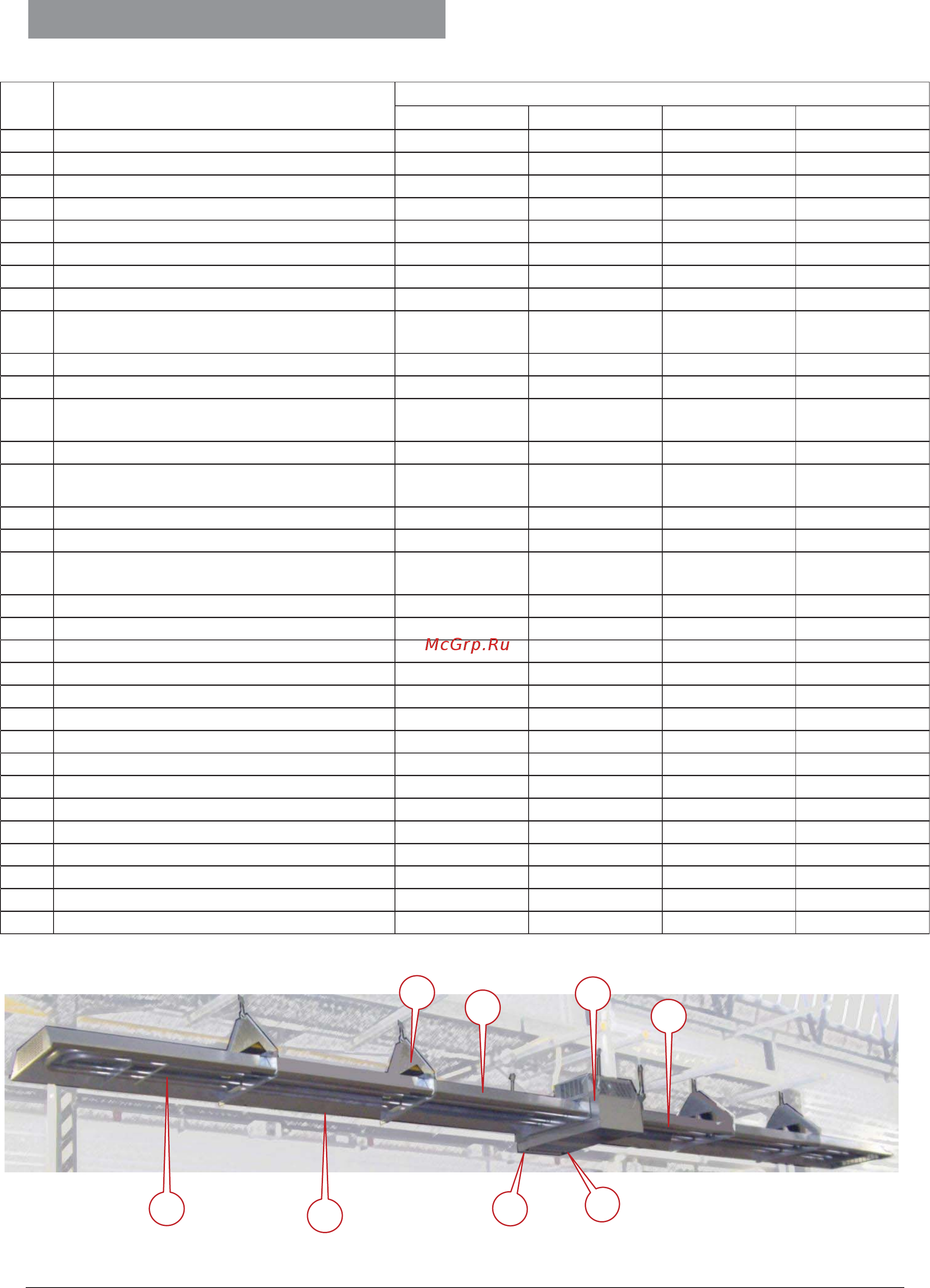

Aircalo Condor TRP12 [24/26] Приложение 2 запасные части
![Aircalo Condor TRP12 [24/26] Приложение 2 запасные части](/views2/1410123/page24/bg18.png)
24
No.
Описание
Код обозначения запасных частей
TRP12
TRP24
TRP36
TRP50
Блок горелки
SETRP12
SETRP24
SETRP36
SETRP48
Рефлектор с излучающими трубами
SETRP12PE
SETRP24PE
SETRP36PE
SETRP48PE
Излучающие трубы
-
-
-
-
Рефлектор
-
-
-
-
Консоли для крепления
TRP5624
TRP5624
TRP5636
TRP5648
Лампочка работы (Зеленая)
ELE0101
ELE0101
ELE0101
ELE0101
Лампочка неисправности (Красная)
ELE0100
ELE0100
ELE0100
ELE0100
Защитный кожух блока горелки
TP2212
TP2224
TP2236
TP2248
Дверца доступа к вытяжному
вентилятору
TP0712
TP0724
TP0736
TP0748
Кожух горелки
TP4212
TP4224
TP4236
TP4248
Дверца электросекции
TP2912
TP2924
TP2936
TP2948
Забор воздуха для концентрического
дымохода
SEBATRP24
SEBATRP24
SEBATRP36
SEBATRP48
Подключение дымохода
ATE131
ATE131
ATE131
ATE260
Трубка Вентури без калибровочного
кольца
ATE106
ATE106
ATE106
ATE106
Прессостат воздуха
ATE328
ATE328
ATE328
ATE328
Вытяжной вентилятор
ATE002
ATE013
ATE013
ATE013
Изолятор вытяжной вентилятор /
камера продуктов сгорания
TRP3424
TRP
3424
TRP3424
TRP3424
Электрод зажига
TRP001
TRP001
TRP001
TRP001
Кабель зонда ионизации
ATE024
ATE024
ATE024
ATE024
Зонд ионизации
TRP002
TRP002
TRP002
TRP002
Кабель электрода зажига
ATE026
ATE026
ATE026
ATE026
Газовый блок 1 ступень
GAZ0011
GAZ0011
GAZ0011
GAZ0011
Газовый блок 2 ступени
GAZ0014
GAZ0014
GAZ0014
GAZ0014
Управляющий блок (главный)
ATE318
ATE319
ATE319
ATE319
Управляющий блок (второстепенный)
-
ATE320
ATE320
ATE320
Реле
ELE0122
ELE0122
ELE0122
ELE0122
Газовый факел
ATE001
ATE001
ATE001
ATE001
Форсунка газ G20 и G25
AT1213220
AT1213220
AT1213220
AT1213220
Форсунка газ G30 и G31
AT1213130
AT1213130
AT1213130
AT1213130
Кронштейн с форсунками
TRP1214
TRP2414
TRP3614
TRP4814
Уплотнитель горелки
TRP1524
TRP1524
TRP1536
TRP1548
Уплотнитель вытяжного вентилятора
TRP3424
TRP3424
TRP3436
TRP3448
Приложение 2 – Запасные части
7
3
4
6
1
2
2
5
